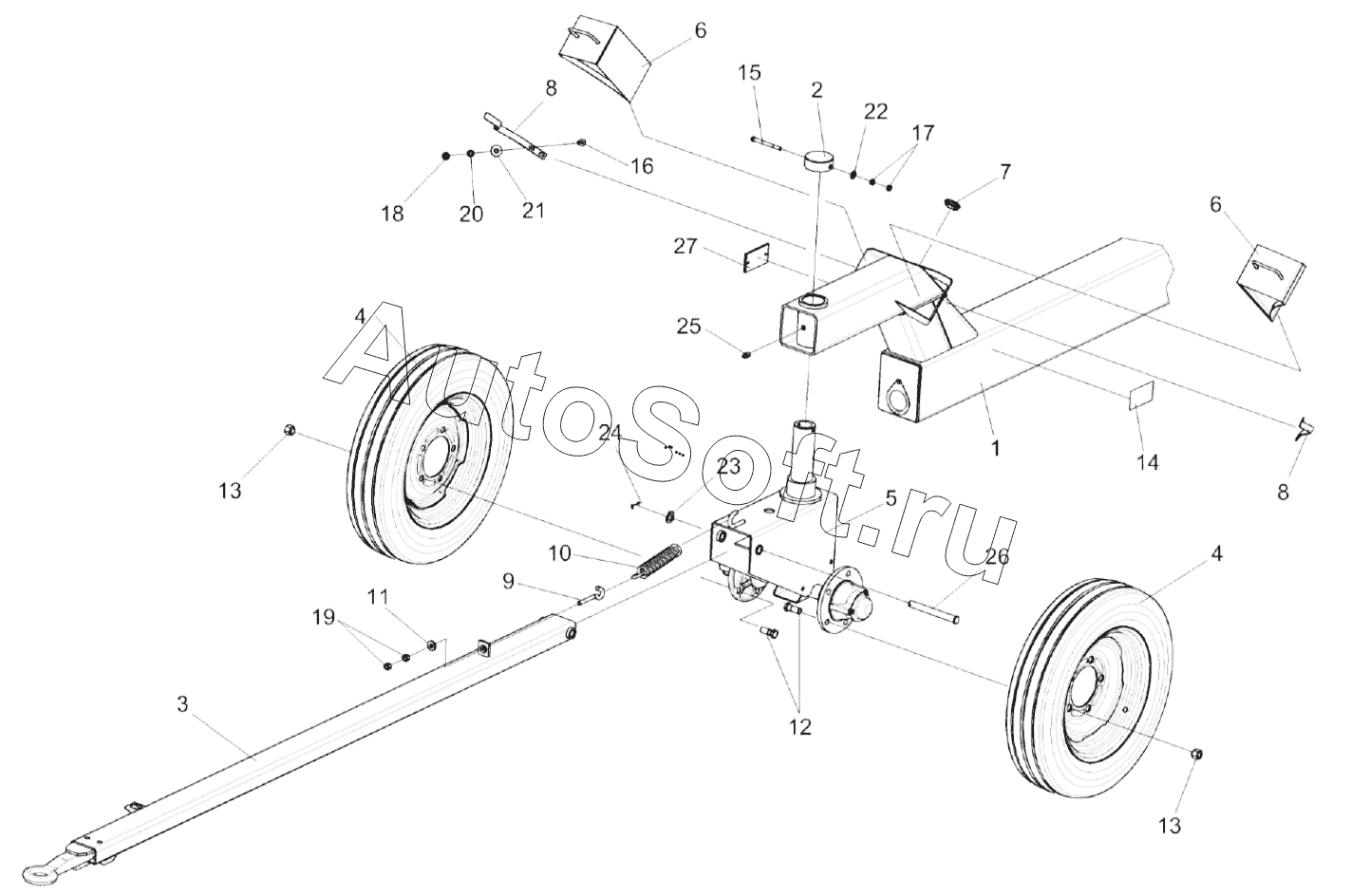

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2 (2021). Установка оси передней КЗР 1593000 и дышла КЗР 0393010-03
13
13
26
25
24
23
22
21
20
19
18
17
16
15
14
КЗК-9-1-2590010А
12
11
10
9
8
8
7
6
6
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-9-1-2590010А | К***А | Тележка транспортная | |
| 1 | К***А | Рама в сборе | |
| 2 | К***0 | Крышка | |
| 3 | К***3 | Дышло | |
| 4 | К***0 | Колесо | |
| 5 | К***0 | Ось передняя | |
| 6 | П***0 | Упор противооткатный | |
| 7 | К***2 | Крышка | |
| 8 | К***2 | Пружина | |
| 9 | К***1 | Захват | |
| 10 | К***6 | Пружина | |
| 11 | К***5 | Шайба | |
| 12 | А***1 | Болт переднего колеса | |
| 13 | Н***4 | Гайка | |
| 14 | К***5 | Лента световозвращающая | |
| 15 | Б***6 | Болт | |
| 16 | В***5 | Винт | |
| 17 | Г***6 | Гайка М10-6G-2526 | |
| 18 | Г***5 | Гайка М8-6G-5915 | |
| 19 | Г***5 | Гайка М12-6G-5915 | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***8 | Шайба | |
| 22 | Ш***1 | Шайба C.10.01-11371 | |
| 23 | Ш***1 | Шайба | |
| 24 | Ш***7 | Шплинт 4х32-397 | |
| 25 | М***3 | Масленка 1.2-19853 | |
| 26 | О***0 | Ось |
