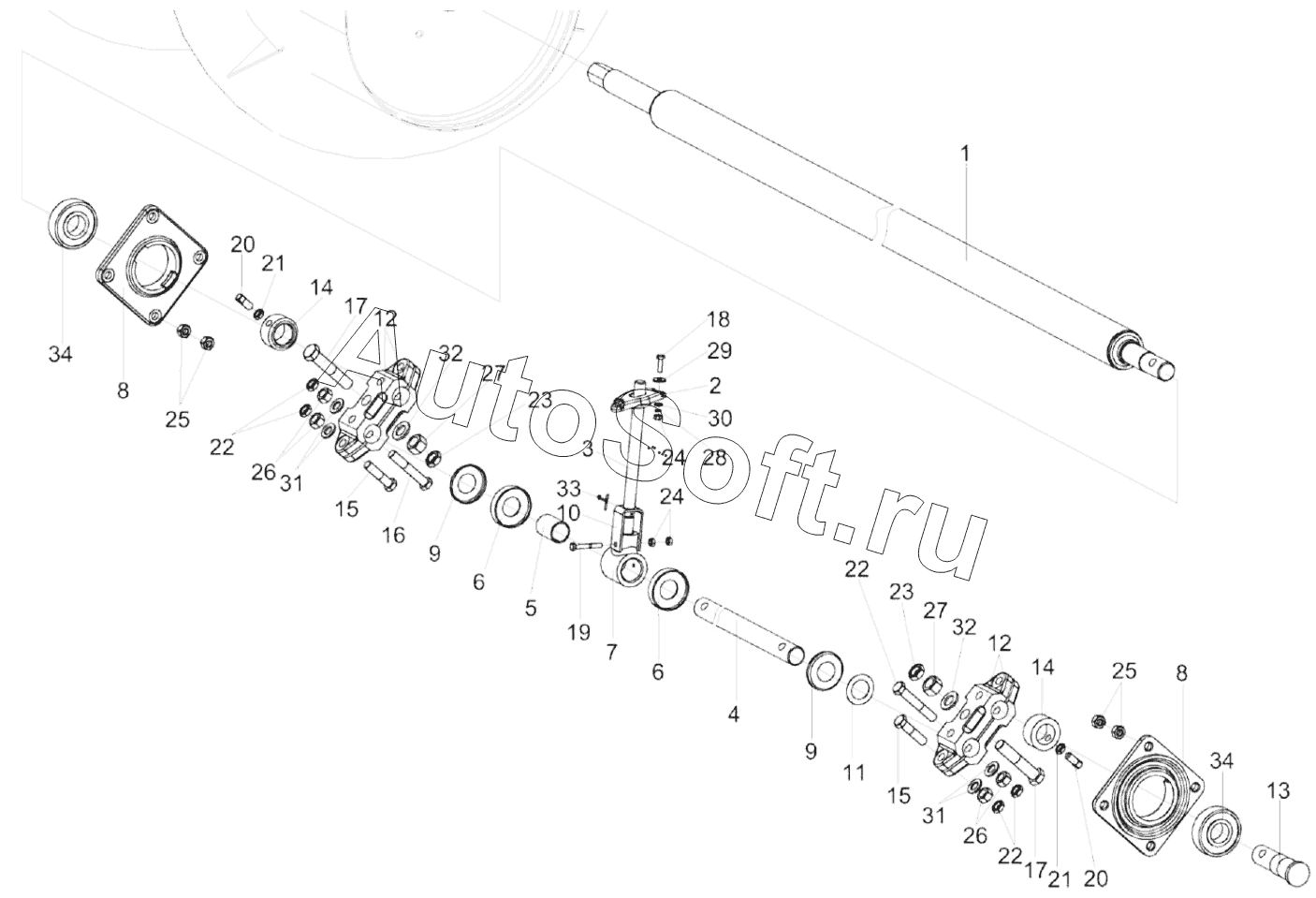

Каталог запасных частей к технике: Гомсельмаш ЖЗС-9-2 (2021). Шнек КЗК-1492-2502100 (лист 2)
26
26
18
19
20
20
21
21
22
22
22
23
23
24
24
25
25
17
17
27
27
28
29
30
31
31
32
32
33
34
34
9
9
1
2
3
4
5
6
6
7
8
8
КЗК-1492-2502100
КЗК-1492-2502100
10
11
12
12
13
14
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1492-2502100 | К***0 | Шнек | |
| 1 | К***А | Ось | |
| 2 | К***4 | Глазок | |
| 3 | К***1 | Палец | |
| 4 | К***А | Ось | |
| 5 | К***2 | Втулка | |
| 6 | К***4 | Втулка | |
| 7 | К***1 | Втулка | |
| 8 | К***5 | Корпус | |
| 9 | К***1 | Крышка | |
| 10 | К***7 | Кронштейн | |
| 11 | К***2 | Шайба | |
| 12 | К***3 | Подвеска | |
| 13 | К***5 | Ось | |
| 14 | К***1 | Втулка | |
| 15 | Б***6 | Болт | |
| 16 | Б***6 | Болт | |
| 17 | Б***6 | Болт | |
| 18 | Б***8 | Болт М6-6eх20-7798 | |
| 19 | Б***8 | Болт | |
| 20 | В***5 | Винт | |
| 21 | Г***6 | Гайка М10-6G-2526 | |
| 22 | Г***6 | Гайка М12-6G-2526 | |
| 23 | Г***6 | Гайка М16-6G-2526 | |
| 24 | Г***5 | Гайка М6-6G-5915 | |
| 25 | Г***5 | Гайка М10-6G-5915 | |
| 26 | Г***5 | Гайка М12-6G-5915 | |
| 27 | Г***5 | Гайка М16-6G-5915 | |
| 28 | Ш***2 | Шайба | |
| 29 | Ш***8 | Шайба | |
| 30 | Ш***1 | Шайба C.6.01-11371 | |
| 31 | Ш***1 | Шайба C.12.01-11371 | |
| 32 | Ш***1 | Шайба | |
| 33 | Ш***7 | Шплинт 3,2х25-397 | |
| 34 | П***7 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
