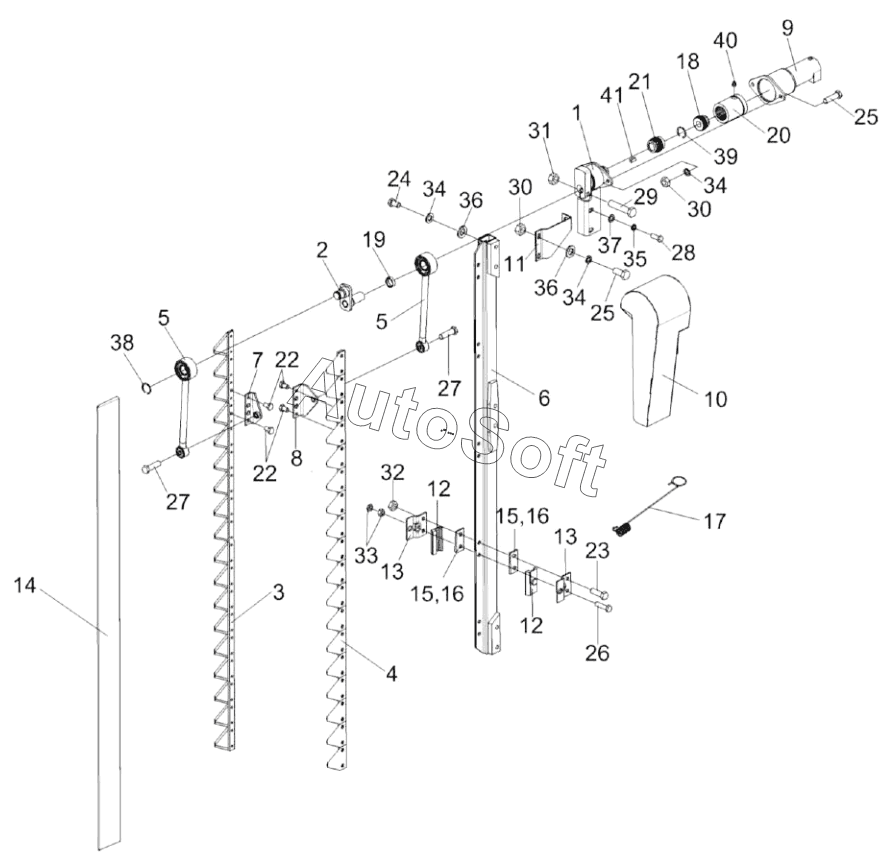

Каталог запасных частей к технике: Гомсельмаш ПР-9 (2021). Делитель активный КЗК-9-1543000 (изображено)
32
22
22
23
24
25
25
26
27
27
28
29
30
30
31
21
33
34
34
34
35
36
36
37
38
39
40
41
11
1
2
3
4
5
5
6
7
8
9
10
КЗК-9-1543000
12
12
13
13
14
15
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-9-1543000 | К***0 | Делитель активный | |
| 1 | К***А | Опора | |
| 2 | К***0 | Кулачок | |
| 3 | К***0 | Нож | |
| 4 | К***1 | Нож | |
| 5 | К***0 | Шатун | |
| 6 | К***0 | Брус | |
| 7 | К***0 | Кронштейн | |
| 8 | К***0 | Кронштейн | |
| 9 | К***0 | Гидромотор | |
| 10 | К***0 | Щиток | |
| 11 | К***7 | Кронштейн | |
| 12 | К***1 | Направляющая | |
| 13 | К***3 | Прижим | |
| 14 | К***А | Кожух | |
| 15 | К***1 | Пластина регулировочная | |
| 16 | К***1 | Пластина регулировочная | |
| 17 | К***А | Пружина | |
| 18 | К***5 | Полумуфта | |
| 19 | К***3 | Втулка | |
| 20 | П***2 | Обойма | |
| 21 | П***4 | Полумуфта | |
| 22 | Б***6 | Болт | |
| 23 | Б***6 | Болт М8-6eх30-7796 | |
| 24 | Б***6 | Болт | |
| 25 | Б***6 | Болт | |
| 26 | Б***6 | Болт | |
| 27 | Б***6 | Болт | |
| 28 | Б***6 | Болт М12-6eх25-7796 | |
| 29 | Б***6 | Болт | |
| 30 | Г***5 | Гайка М10-6G-5915 | |
| 31 | Г***5 | Гайка М12-6G-5915 | |
| 32 | Г***6 | Гайка | |
| 33 | Г***6 | Гайка | |
| 34 | Ш***2 | Шайба | |
| 35 | Ш***2 | Шайба 12 65Г-6402 | |
| 36 | Ш***1 | Шайба С.10.01-11371 | |
| 37 | Ш***1 | Шайба С.12.01-11371 | |
| 38 | К***2 | Кольцо В25-13942 | |
| 39 | К***3 | Кольцо В37-13943 | |
| 40 | М***3 | Масленка 1.1-19853 | |
| 41 | Ш***0 | Шпонка |
