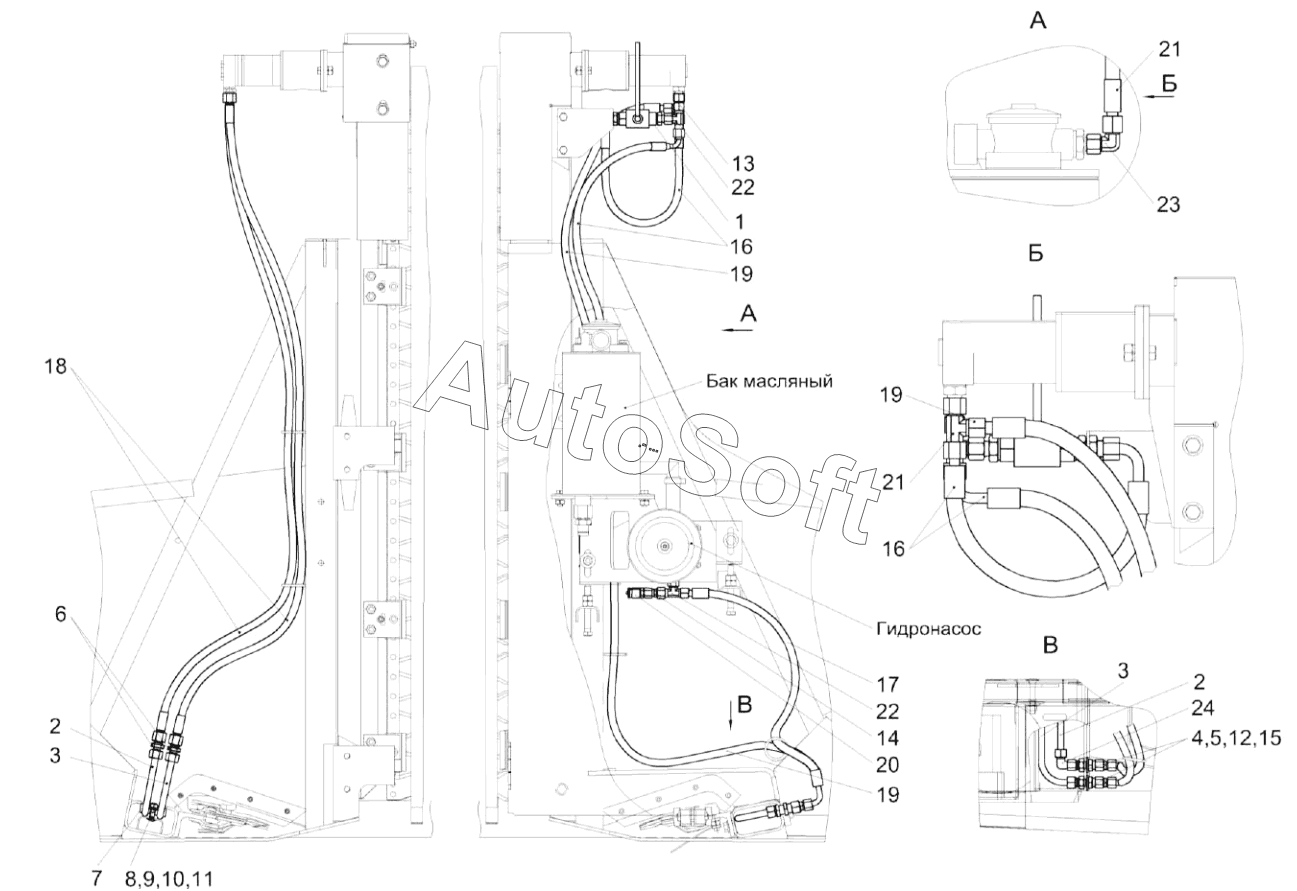

Каталог запасных частей к технике: Гомсельмаш ПР-9 (2021). Гидросистема привода приспособления для уборки рапса КЗК-9-1542000
12
24
23
22
22
21
21
20
19
19
19
18
17
16
16
15
14
13
КЗК-9-1542000
КЗК-9-1542000
11
10
9
8
7
6
5
4
3
3
2
2
1
ГШУ 0624010-03
ГШУ 0624010-03
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГШУ 0624010-03 | Г***3 | Штуцер | |
| КЗК-9-1542000 | К***0 | Гидросистема привода приспособления для уборки рапса | |
| 1 | К***0 | Кран | |
| 2 | К***0 | Пакет трубопроводов | |
| 3 | К***0 | Пакет трубопроводов | |
| 4 | Г***3 | Штуцер | |
| 5 | Г***3 | Гайка | |
| 6 | Г***1 | Штуцер | |
| 7 | К***1 | Брус | |
| 8 | Б***2 | Болт | |
| 9 | Г***5 | Гайка М8-6G-5915 | |
| 10 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 11 | Ш***8 | Шайба | |
| 12 | Ш***1 | Шайба | |
| 13 | П***F | Переходник | |
| 14 | П***F | Переходник | |
| 15 | П***F | Переходник | |
| 16 | Р***° | Рукав высокого давления | |
| 17 | Р***° | Рукав высокого давления | |
| 18 | Р***0 | Рукав высокого давления | |
| 19 | Р***° | Рукав высокого давления | |
| 20 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 21 | E***F | Тройник | |
| 22 | E***F | Тройник | |
| 23 | E***F | Угольник | |
| 24 | E***F | Угольник |
