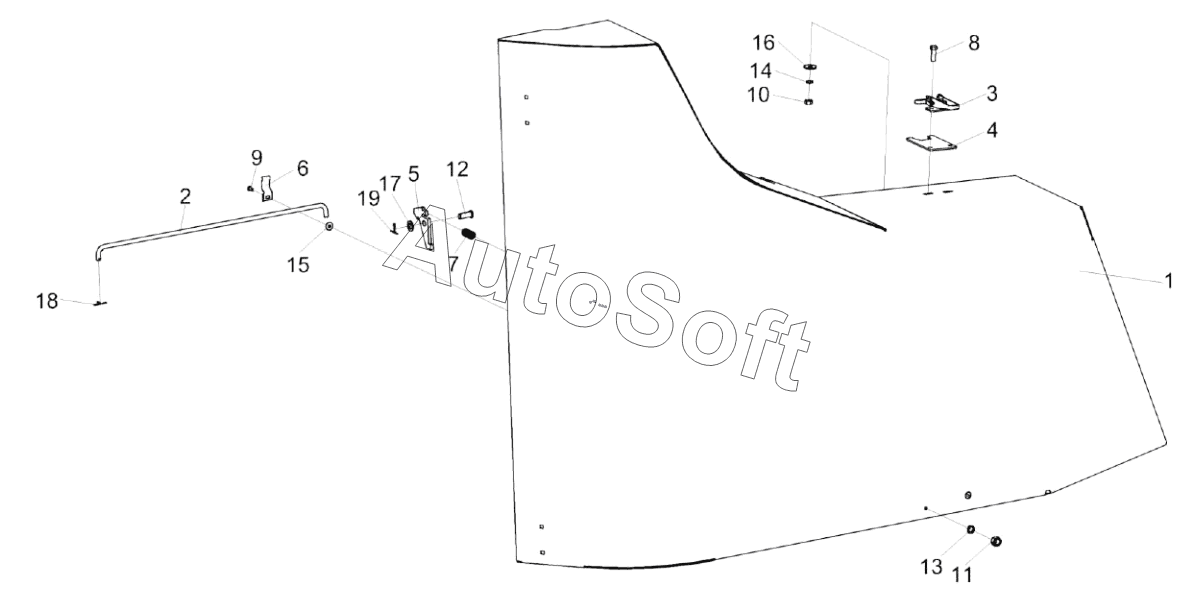

Каталог запасных частей к технике: Гомсельмаш ПР-9 (2021). Ограждение КЗК-9-1540100А
10
19
18
17
16
15
14
13
12
11
КЗК-9-1540100А
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-9-1540100А | К***А | Ограждение | |
| 1 | К***А | Ограждение | |
| 2 | К***0 | Тяга | |
| 3 | 8***0 | Замок | |
| 4 | К***7 | Пластина | |
| 5 | К***6 | Пластина | |
| 6 | А***3 | Прижим | |
| 7 | П***4 | Пружина | |
| 8 | Б***8 | Болт М6-6eх20-7798 | |
| 9 | В***3 | Винт | |
| 10 | Г***5 | Гайка М6-6G-5915 | |
| 11 | Г***7 | Гайка М5-6G-5927 | |
| 12 | О***0 | Ось | |
| 13 | Ш***2 | Шайба 5 65Г-6402 | |
| 14 | Ш***2 | Шайба 6 65Г-6402 | |
| 15 | Ш***8 | Шайба | |
| 16 | Ш***8 | Шайба | |
| 17 | Ш***1 | Шайба C.10.01-11371 | |
| 18 | Ш***7 | Шплинт 2х16-397 | |
| 19 | Ш***7 | Шплинт 3,2х20-397 |
