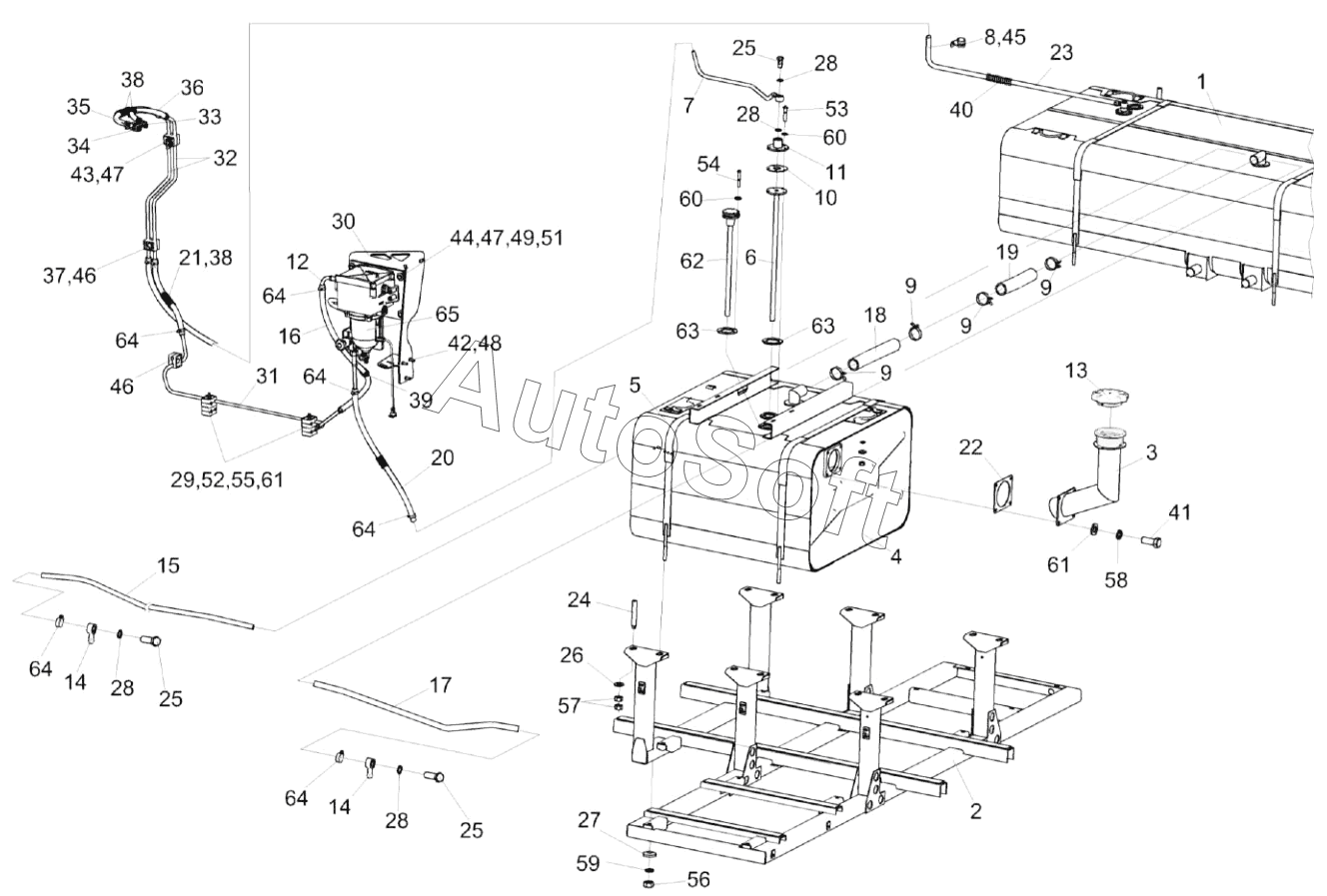

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Установка топливного оборудования КВК-2-0103000 (лист 2)
41
48
47
47
47
47
46
46
45
44
43
42
49
40
39
38
38
37
36
35
34
57
65
64
64
64
64
64
64
63
63
62
61
61
60
60
59
58
33
56
55
54
53
52
51
50
8
16
15
14
14
13
12
11
10
9
9
9
17
7
6
5
4
3
2
1
КВК-2-0103000
18
19
20
21
22
23
24
25
25
25
26
27
28
28
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-2-0103000 | К***0 | Установка топливного оборудования | |
| 1 | К***А | Бак топливный | |
| 2 | К***0 | Рамка | |
| 3 | К***0 | Горловина | |
| 4 | К***А | Бак топливный | |
| 5 | К***0 | Хомут | |
| 6 | К***0 | Труба | |
| 7 | К***0 | Топливопровод | |
| 8 | К***3 | Хомут | |
| 9 | А***0 | Хомут стяжной | |
| 10 | К***0 | Клапан | |
| 11 | К***0 | Корпус | |
| 12 | К***0 | Топливопровод заборный | |
| 13 | К***0 | Крышка | |
| 14 | У***0 | Штуцер | |
| 15 | К***4 | Рукав 12х20-1,6-10362 | |
| 16 | К***7 | Рукав | |
| 17 | К***5 | Рукав | |
| 18 | Р***2 | Рукав | |
| 19 | К***5 | Рукав 42х55-10362 | |
| 20 | С***3 | Рукав | |
| 21 | С***2 | Рукав | |
| 22 | К***3 | Прокладка | |
| 23 | K***5 | Топливопровод заборный | |
| 24 | К***3 | Шпилька | |
| 25 | К***А | Болт специальный | |
| 26 | К***1 | Шайба | |
| 27 | К***5 | Шайба | |
| 28 | У***1 | Шайба | |
| 29 | У***А | Брус | |
| 30 | K***1 | Кронштейн | |
| 31 | K***5 | Топливопровод заборный | |
| 32 | K***6 | Трубка топливная | |
| 33 | Г***4 | Штуцер | |
| 34 | Г***4 | Штуцер | |
| 35 | К***6 | Рукав 12х20-1,6-10362 | |
| 36 | К***7 | Рукав | |
| 37 | У***5 | Скоба | |
| 38 | У***9 | Оплетка | |
| 39 | У***1 | Оплетка | |
| 40 | У***2 | Оплетка | |
| 41 | Б***6 | Болт М8-6eх20-7796 | |
| 42 | Б***6 | Болт М8-6eх30-7796 | |
| 43 | Б***6 | Болт | |
| 44 | Б***6 | Болт | |
| 45 | Б***2 | Болт | |
| 46 | Б***2 | Болт | |
| 47 | K***3 | Кронштейн | |
| 47 | Г***5 | Гайка М10-6G-5915 | |
| 48 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 49 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 50 | Ш***8 | Шайба | |
| 51 | Ш***8 | Шайба | |
| 52 | Б***2 | Болт | |
| 53 | В***3 | Винт | |
| 54 | В***3 | Винт | |
| 55 | Г***5 | Гайка М8-6G-5915 | |
| 56 | Г***5 | Гайка М12-6G-5915 | |
| 57 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 58 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 59 | Ш***2 | Шайба 12.65Г-6402 | |
| 60 | Ш***1 | Шайба | |
| 61 | Ш***1 | Шайба | |
| 62 | Д***П | Датчик объема топлива | |
| 63 | 2***6 | Прокладка | |
| 64 | Х***3 | Хомут червячный | |
| 65 | 1***6 | Фильтр грубой очистки топлива |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
