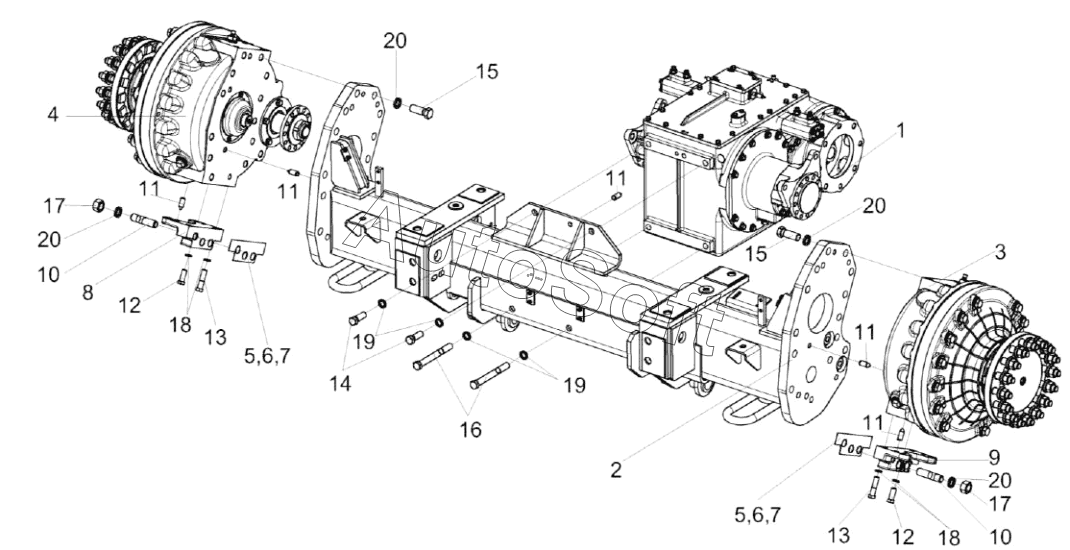

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Мост ведущих колес КВК-6-0107000 (лист 2)
10
10
20
20
20
20
19
19
18
18
17
17
16
15
15
14
13
13
12
12
11
11
11
11
11
КВК-6-0107000
КВК-6-0107000
9
8
7
7
6
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-6-0107000 | К***0 | Мост ведущих колес | |
| 1 | К***0 | Коробка передач | |
| 2 | К***0 | Балка моста | |
| 3 | К***0 | Редуктор бортовой | |
| 4 | К***1 | Редуктор бортовой | |
| 5 | К***1 | Пластина | |
| 6 | К***1 | Пластина | |
| 7 | К***2 | Пластина | |
| 8 | К***А | Кронштейн | |
| 9 | К***1 | Кронштейн | |
| 10 | К***9 | Шпилька | |
| 11 | 3***6 | Штифт | |
| 12 | Б***6 | Болт | |
| 13 | Б***9 | Болт | |
| 14 | Б***6 | Болт | |
| 15 | Б***6 | Болт | |
| 16 | Б***8 | Болт | |
| 17 | Г***5 | Гайка | |
| 18 | Ш***2 | Шайба | |
| 19 | Ш***2 | Шайба | |
| 20 | Ш***2 | Шайба |
