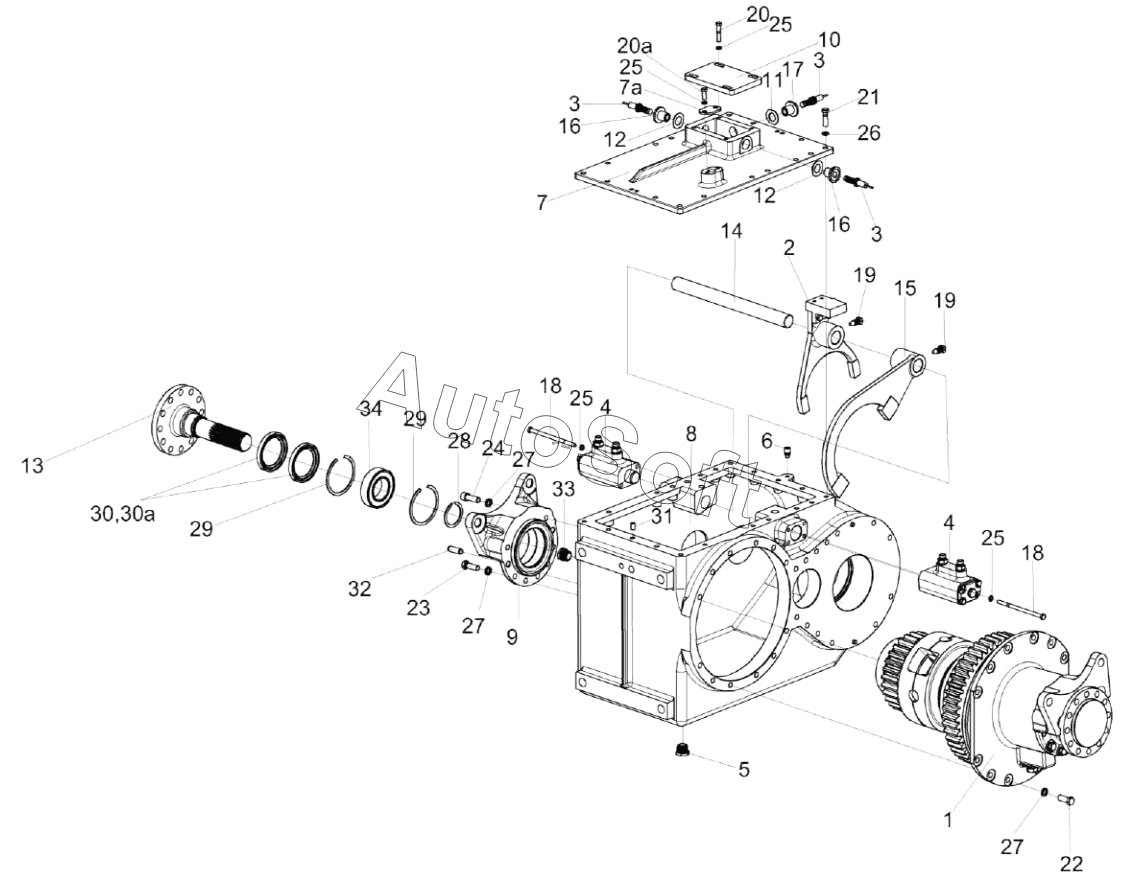

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Коробка передач КВК-6-0107030 (лист 1)
КВК-6-0107030
1
2
3
3
3
4
4
5
6
7
7а
8
9
10
11
12
12
13
14
15
15
16
16
17
18
18
19
19
20
20а
21
22
23
24
25
25
25
25
26
27
27
27
28
29
29
30
30а
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-6-0107030 | К***0 | Коробка передач | |
| 1 | К***0 | Блок дифференциала | |
| 10 | К***3 | Крышка | |
| 11 | К***2 | Кольцо | |
| 12 | К***2 | Кольцо | |
| 13 | К***3 | Ось | |
| 14 | К***2 | Шток | |
| 15 | К***0 | Вилка | |
| 15 | К***6 | Вилка | |
| 16 | К***6 | Пробка | |
| 17 | K***6 | Пробка | |
| 18 | У***4 | Болт | |
| 19 | 3***6 | Болт штока | |
| 2 | К***0 | Вилка | |
| 20 | Б***6 | Болт М8-6eх30-7796 | |
| 20а | Б***6 | Болт М8-6eх20-7796 | |
| 21 | Б***6 | Болт | |
| 22 | Б***6 | Болт М12-6eх30-7796 | |
| 23 | Б***6 | Болт | |
| 24 | В***8 | Винт | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 28 | К***0 | Кольцо | |
| 29 | К***1 | Кольцо В90-13941 | |
| 3 | К***0 | Датчик коробки передач | |
| 30 | М***2 | Манжета | |
| 30а | М***2 | Манжета | |
| 31 | Ш***8 | Штифт | |
| 32 | Ш***8 | Штифт | |
| 33 | П***" | Пробка КГ 3/4" | |
| 34 | П***E | Подшипник | |
| 4 | У***0 | Гидроцилиндр | |
| 5 | У***0 | Пробка | |
| 6 | 3***А | Сапун | |
| 7 | К***5 | Крышка | |
| 7а | К***7 | Крышка | |
| 8 | К***1 | Корпус | |
| 9 | К***2 | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
