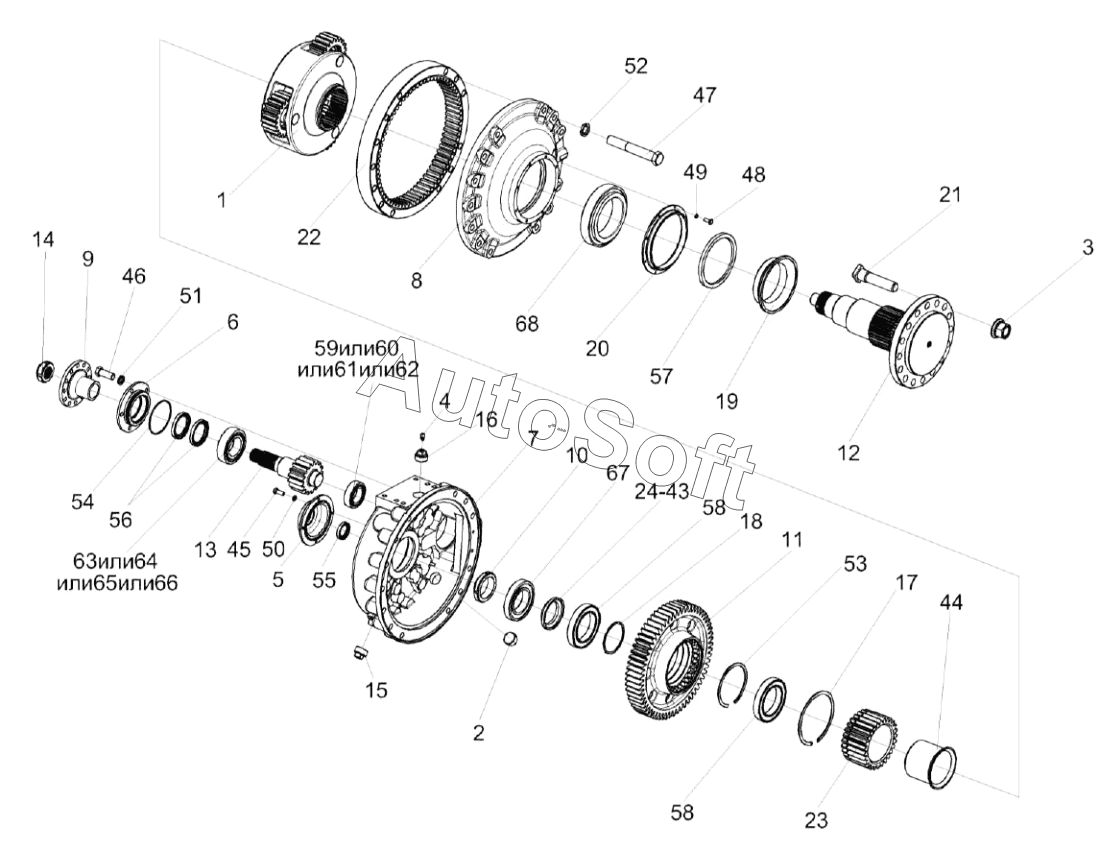

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Редуктор бортовой КВК 0106020-01 (зеркальное отражение)
42
51
50
49
48
47
46
45
44
43
52
41
40
39
38
37
36
35
34
61
68
68
67
66
65
64
63
62
33
60
59
58
58
57
56
55
54
53
6
14
13
12
11
10
9
8
7
15
5
4
3
2
1
КВК0106260
КВК0106160
КВК0106140
24
32
31
30
29
28
27
26
25
КВК0106020-01
23
22
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0106020-01 | К***1 | Редуктор бортовой | |
| КВК0106140 | К***0 | Колесо зубчатое | |
| КВК0106160 | К***0 | Крышка | |
| КВК0106260 | К***0 | Крышка | |
| 1 | У***0 | Водило | |
| 2 | У***0 | Пробка | |
| 3 | У***2 | Гайка | |
| 4 | 3***А | Сапун | |
| 5 | К***4 | Крышка | |
| 6 | К***5 | Крышка | |
| 7 | К***1 | Корпус | |
| 8 | К***2 | Крышка | |
| 9 | К***А | Фланец | |
| 10 | К***1 | Гайка | |
| 11 | К***8 | Колесо зубчатое | |
| 12 | К***0 | Ось | |
| 13 | К***1 | Вал-шестерня | |
| 14 | К***3 | Гайка | |
| 15 | К***2 | Пробка | |
| 16 | К***1 | Пробка | |
| 17 | У***4 | Кольцо | |
| 18 | У***5 | Проставка | |
| 19 | К***5 | Проставка | |
| 20 | К***1 | Крышка | |
| 21 | У***2 | Болт | |
| 22 | У***2 | Шестерня эпициклическая | |
| 23 | У***4 | Шестерня солнечная | |
| 24 | У***8 | Проставка | |
| 25 | У***1 | Проставка | |
| 26 | У***2 | Проставка | |
| 27 | У***3 | Проставка | |
| 28 | У***4 | Проставка | |
| 29 | У***5 | Проставка | |
| 30 | У***6 | Проставка | |
| 31 | У***7 | Проставка | |
| 32 | У***8 | Проставка | |
| 33 | У***9 | Проставка | |
| 34 | У***0 | Проставка | |
| 35 | У***1 | Проставка | |
| 36 | У***2 | Проставка | |
| 37 | У***3 | Проставка | |
| 38 | У***4 | Проставка | |
| 39 | У***5 | Проставка | |
| 40 | У***6 | Проставка | |
| 41 | У***7 | Проставка | |
| 42 | У***8 | Проставка | |
| 43 | У***9 | Проставка | |
| 44 | У***4 | Проставка | |
| 45 | Б***6 | Болт | |
| 46 | Б***6 | Болт | |
| 47 | Б***6 | Болт | |
| 48 | Б***8 | Болт | |
| 49 | Ш***2 | Шайба | |
| 50 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 51 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 52 | Ш***2 | Шайба | |
| 53 | К***3 | Кольцо | |
| 54 | К***3 | Кольцо | |
| 55 | М***2 | Манжета 2.2-40х60-1-8752 | |
| 56 | М***2 | Манжета | |
| 57 | B***2 | Манжета | |
| 58 | П***8 | Подшипник | |
| 59 | П***J | Подшипник | |
| 60 | П***M | Подшипник | |
| 61 | П***1 | Подшипник | |
| 62 | П***W | Подшипник | |
| 63 | П***J | Подшипник | |
| 64 | П***M | Подшипник | |
| 65 | П***1 | Подшипник | |
| 66 | П***W | Подшипник | |
| 67 | П***Q | Подшипник | |
| 68 | П***5 | Подшипник | |
| 68 | П***X | Подшипник |
