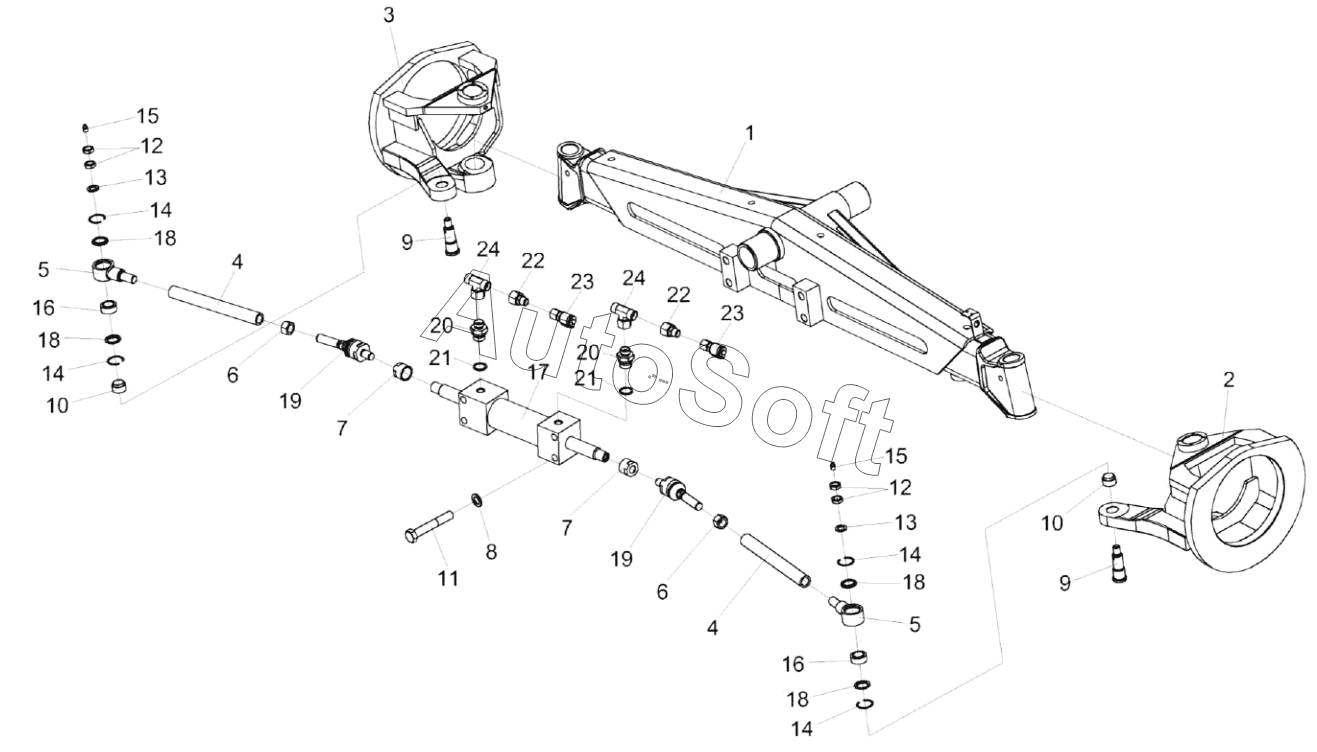

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Мост управляемых колес КВК 0109600 (лист 3)
11
24
24
23
23
22
22
21
21
20
20
19
19
19
19
19
19
18
18
18
18
17
16
16
15
15
14
14
14
14
13
13
12
12
10
10
9
9
8
7
7
6
6
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГШТ 6012240-03 | Г***3 | Штуцер | |
| КВК-6-0602540 | К***0 | Гидроцилиндр рулевого управления | |
| КВК0109600 | К***0 | Мост управляемых колес | |
| КВК0109680 | К***0 | Тяга | |
| 1 | К***0 | Балка | |
| 2 | К***0 | Кулак поворотный | |
| 3 | К***1 | Кулак поворотный | |
| 4 | К***8 | Тяга | |
| 5 | К***8 | Корпус шарнира | |
| 6 | К***9 | Гайка | |
| 7 | К***1 | Гайка | |
| 8 | К***5 | Шайба | |
| 9 | У***3 | Ось | |
| 10 | У***3 | Втулка | |
| 11 | Б***8 | Болт | |
| 12 | Г***6 | Гайка М20х1,5-6G-5916 | |
| 13 | Ш***0 | Шайба | |
| 14 | К***1 | Кольцо | |
| 15 | М***3 | Масленка 1.2-19853 | |
| 16 | П***5 | Подшипник | |
| 17 | Г***0 | Гидроцилиндр | |
| 18 | Р***А | Кольцо | |
| 19 | 3***А | Шарнир | |
| 19 | Y***R | Шарнир | |
| 20 | Г***4 | Штуцер | |
| 21 | K***2 | Кольцо | |
| 22 | R***F | Переходник | |
| 23 | A***L | Соединение резьбовое с колпачком | |
| 24 | E***F | Тройник |
