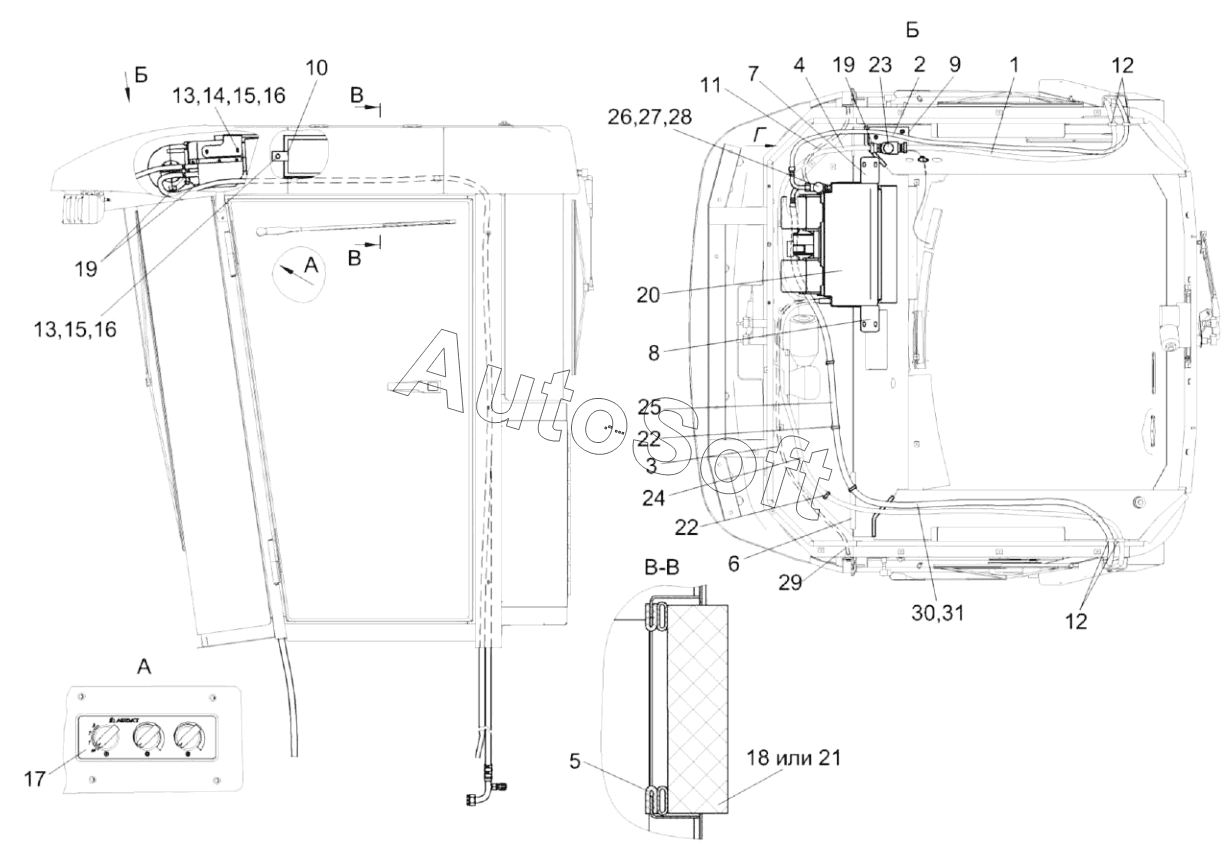

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Установка испарителя КВК 0120530
КВК0120530
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
15
16
16
17
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0120530 | К***0 | Установка испарителя | |
| 1 | К***5 | Шланг | |
| 2 | К***6 | Шланг | |
| 3 | К***7 | Шланг | |
| 4 | К***3 | Рукав 16х25-1,6-10362 | |
| 5 | К***9 | Уплотнитель | |
| 6 | К***5 | Уплотнитель | |
| 7 | К***2 | Кронштейн | |
| 8 | К***1 | Кронштейн | |
| 9 | К***1 | Кронштейн | |
| 10 | К***2 | Прижим | |
| 11 | У***4 | Шланг | |
| 12 | К***1 | Втулка | |
| 13 | Б***6 | Болт М8-6eх25-7796 | |
| 14 | Г***5 | Гайка М8-6G-5915 | |
| 15 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 16 | Ш***8 | Шайба | |
| 17 | 1***0 | Блок управления | |
| 18 | П***0 | Фильтр приточного воздуха ПВ-470 | |
| 19 | Х***2 | Хомут червячный | |
| 20 | 0***5 | Испарительно-отопительный блок со жгутом в сборе | |
| 21 | В***4 | Элемент фильтрующий | |
| 22 | Л***а | Лента стяжная зубчатая | |
| 23 | 1***0 | Кран отопителя | |
| 24 | 0***0 | Хладонопровод | |
| 25 | 0***0 | Хладонопровод | |
| 26 | 0***0 | Уплотнение | |
| 27 | 0***0 | Кольцо уплотнительное 5/8 | |
| 28 | 0***0 | Кольцо уплотнительное 7/8 | |
| 29 | 1***0 | Уголок | |
| 30 | Т***а | Труба | |
| 31 | Л***а | Лента стяжная зубчатая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
