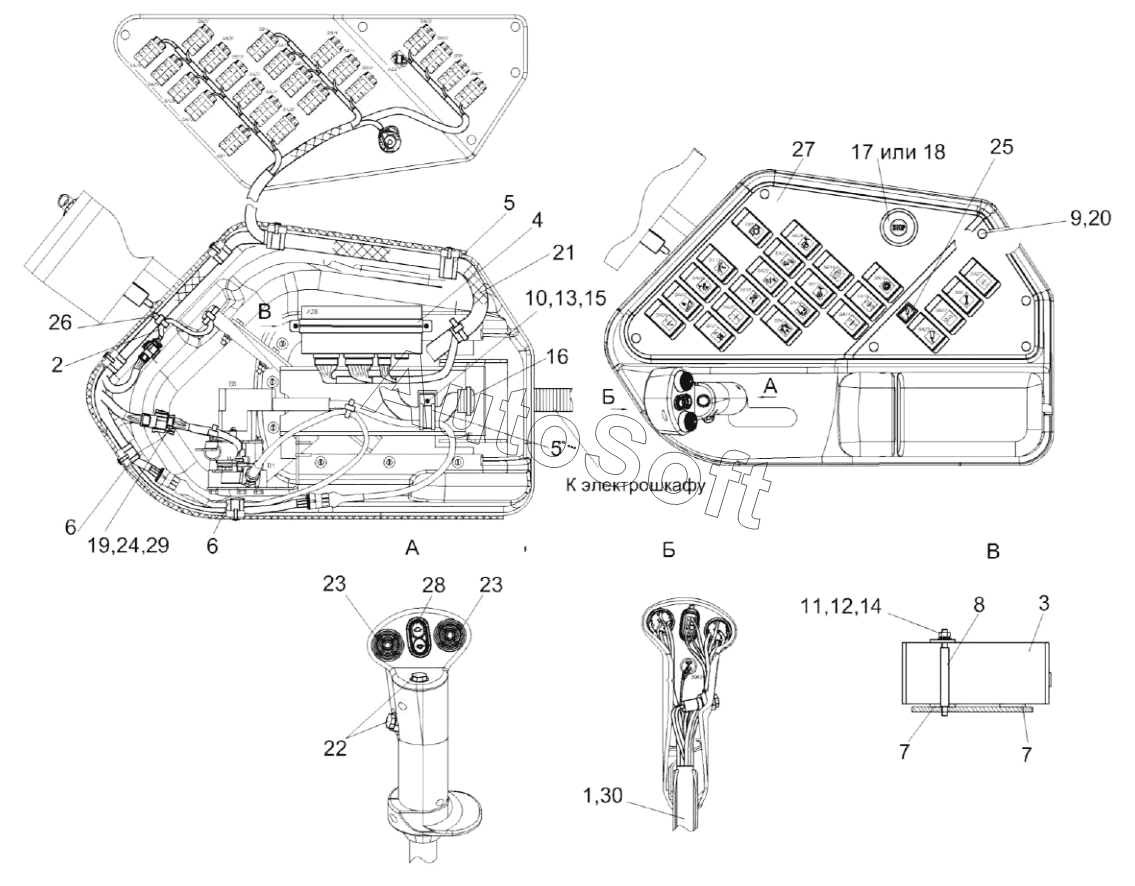

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Электрооборудование пульта управления КВК 0129050А
16
30
29
28
27
26
25
24
23
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
7
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Жгут рукоятки ГСТ | |
| 2 | К***0 | Жгут терминала | |
| 3 | К***0 | Модуль CAN-панели управления | |
| 4 | К***0 | Кронштейн | |
| 5 | К***2 | Хомут | |
| 6 | У***1 | Хомут | |
| 7 | К***3 | Прокладка | |
| 8 | К***2 | Шпилька | |
| 9 | В***0 | Винт | |
| 10 | В***3 | Винт | |
| 11 | Г***7 | Гайка М4-6G-5927 | |
| 12 | Ш***2 | Шайба 4.65Г-6402 | |
| 13 | Ш***2 | Шайба 5.65Г-6402 | |
| 14 | Ш***1 | Шайба | |
| 15 | Ш***1 | Шайба | |
| 16 | 5***0 | Втулка | |
| 17 | 0***1 | Выключатель | |
| 18 | 0***0 | Выключатель | |
| 19 | 0***3 | Гнездо | |
| 20 | 6***4 | Держатель | |
| 21 | К***0 | Жгут пульта управления | |
| 22 | P***A | Кнопка восьмиугольная б/ф красная | |
| 23 | 8***У | Кнопка четырехпозиционная с нормально разомкнутыми контактами типа 4КНР | |
| 24 | 1***1 | Колодка гнездовая 1-0967623-1 | |
| 25 | 2***3 | Лампа контрольная | |
| 26 | Л***а | Лента стяжная зубчатая | |
| 27 | Е***1 | Панель выключателей | |
| 28 | 9***3 | Переключатель стеклоподъемников | |
| 29 | 0***1 | Фиксатор | |
| 30 | 3***0 | Трубка |
