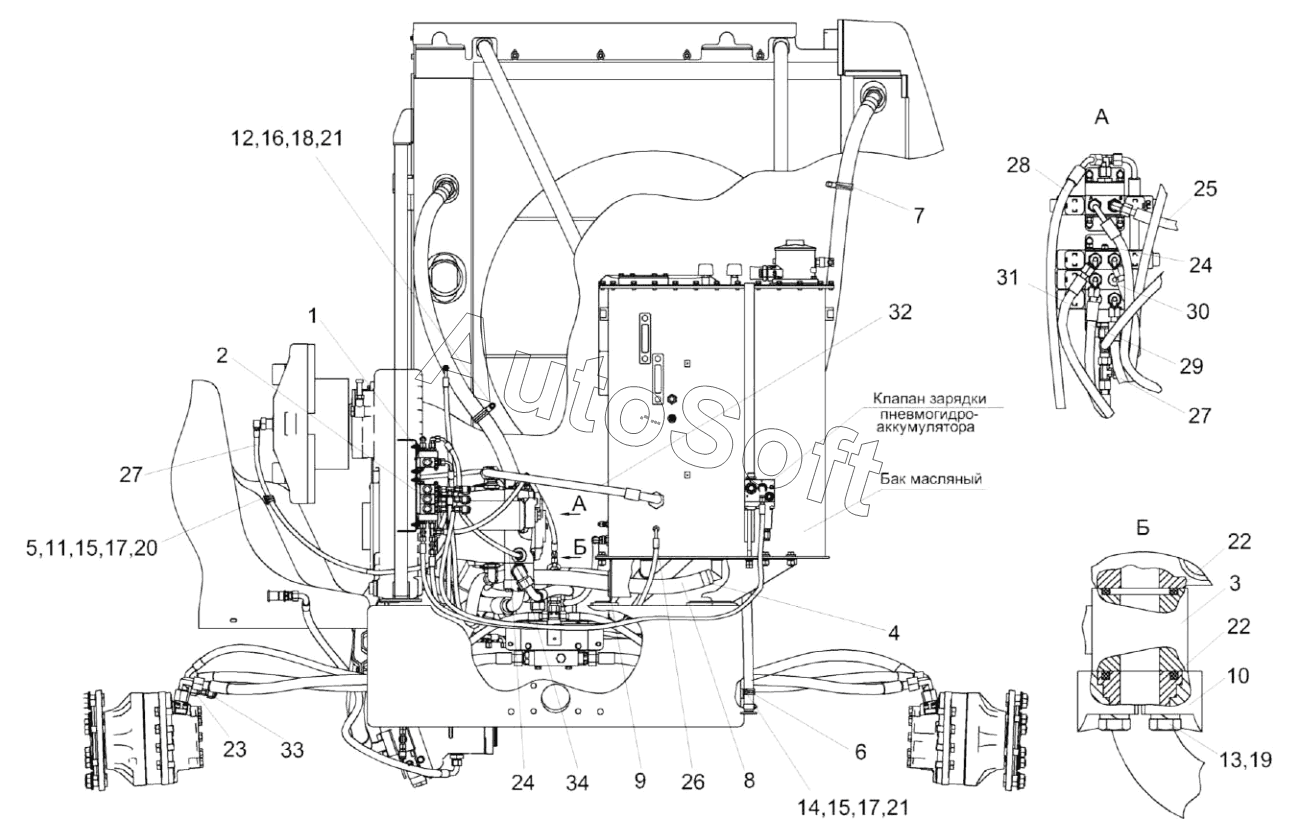

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Гидросистема привода ходовой части КВК-2-0601000 (вид сзади)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
20
21
21
22
22
23
24
24
25
26
27
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-2-0601000 | К***0 | Гидросистема привода ходовой части | |
| 1 | К***А | Гидроблок доворота вала мотора ГСТ | |
| 2 | К***0 | Гидроблок управления переключением передач | |
| 3 | К***0 | Фланец | |
| 4 | А***0 | Хомут стяжной | |
| 5 | К***0 | Хомут | |
| 6 | К***4 | Хомут | |
| 7 | К***8 | Хомут | |
| 8 | Р***5 | Рукав всасывающий | |
| 9 | К***6 | Втулка | |
| 10 | К***4 | Полуфланец 6000-1 1/4 | |
| 11 | Б***6 | Болт М8-6eх25-7796 | |
| 12 | Б***6 | Болт М8-6eх25-7796 | |
| 13 | Б***6 | Болт | |
| 14 | Б***2 | Болт | |
| 15 | Г***5 | Гайка М8-6G-5915 | |
| 16 | Г***5 | Гайка М10-6G-5915 | |
| 17 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 19 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 20 | Ш***8 | Шайба | |
| 21 | Ш***1 | Шайба C.10.01-11371 | |
| 22 | 3***6 | Кольцо | |
| 23 | R***F | Переходник | |
| 24 | Р***° | Рукав высокого давления | |
| 25 | Р***° | Рукав высокого давления | |
| 26 | Р***° | Рукав высокого давления | |
| 27 | Р***° | Рукав высокого давления | |
| 28 | Р***° | Рукав высокого давления | |
| 29 | Р***0 | Рукав высокого давления | |
| 30 | Р***° | Рукав высокого давления | |
| 31 | Р***° | Рукав высокого давления | |
| 32 | Р***° | Рукав высокого давления | |
| 33 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 34 | E***F | Угольник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
