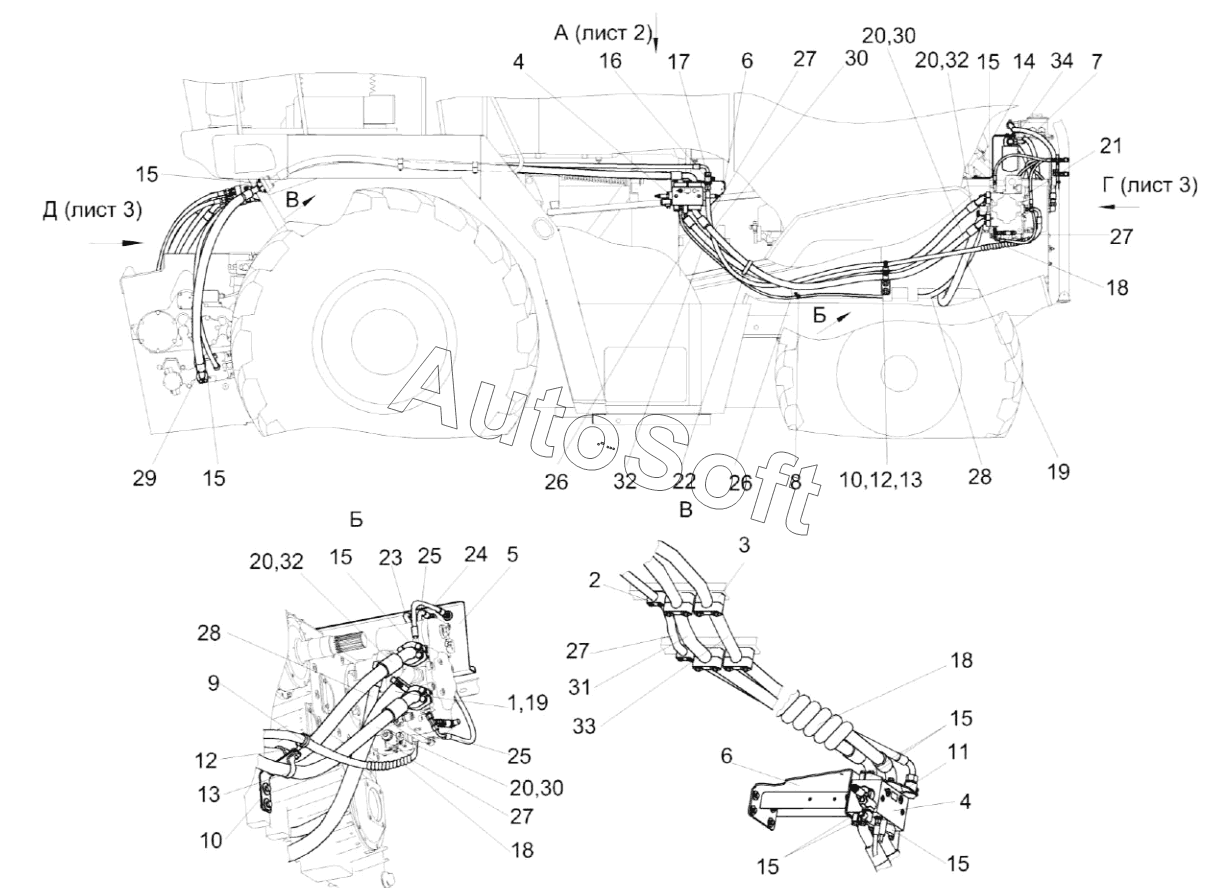

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Гидросистема привода питающего аппарата и адаптеров КВК-2-0604000 (лист 1)
26
26
18
18
18
19
19
20
20
20
20
21
22
23
24
25
25
17
27
27
27
27
28
28
29
30
30
30
31
32
32
32
33
34
9
1
2
3
4
4
5
6
6
7
8
КВК-2-0604000
КВК-2-0604000
10
10
11
12
12
13
13
14
15
15
15
15
15
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-2-0604000 | К***0 | Гидросистема привода питающего аппарата и адаптеров | |
| 1 | А***0 | Хомут стяжной | |
| 2 | Г***0 | Установка зажима | |
| 3 | Г***0 | Установка зажима | |
| 4 | К***0 | Гидроблок адаптеров | |
| 5 | К***Б | Панель диагностики | |
| 6 | К***0 | Кронштейн | |
| 7 | К***0 | Фильтр напорный | |
| 8 | К***0 | Хомут | |
| 9 | К***3 | Хомут | |
| 10 | К***А | Кронштейн | |
| 11 | К***9 | Кронштейн | |
| 12 | К***9 | Прижим | |
| 13 | К***1 | Прижим | |
| 14 | К***3 | Кронштейн | |
| 15 | К***А | Полуфланец | |
| 16 | К***А | Корпус датчика | |
| 17 | K***6 | Гайка | |
| 18 | О***4 | Оплетка | |
| 19 | Р***5 | Рукав | |
| 20 | Г***3 | Кольцо уплотнительное | |
| 21 | 2***2 | Лента стяжная | |
| 22 | Л***а | Лента стяжная зубчатая | |
| 23 | Р***° | Рукав высокого давления | |
| 24 | Р***0 | Рукав высокого давления | |
| 25 | Р***° | Рукав высокого давления | |
| 26 | Р***° | Рукав высокого давления | |
| 27 | Р***° | Рукав высокого давления | |
| 28 | Р***° | Рукав высокого давления | |
| 29 | Р***° | Рукав высокого давления | |
| 30 | Р***° | Рукав высокого давления | |
| 31 | Р***° | Рукав высокого давления | |
| 32 | Р***° | Рукав высокого давления | |
| 33 | Р***° | Рукав высокого давления | |
| 34 | E***F | Угольник |
