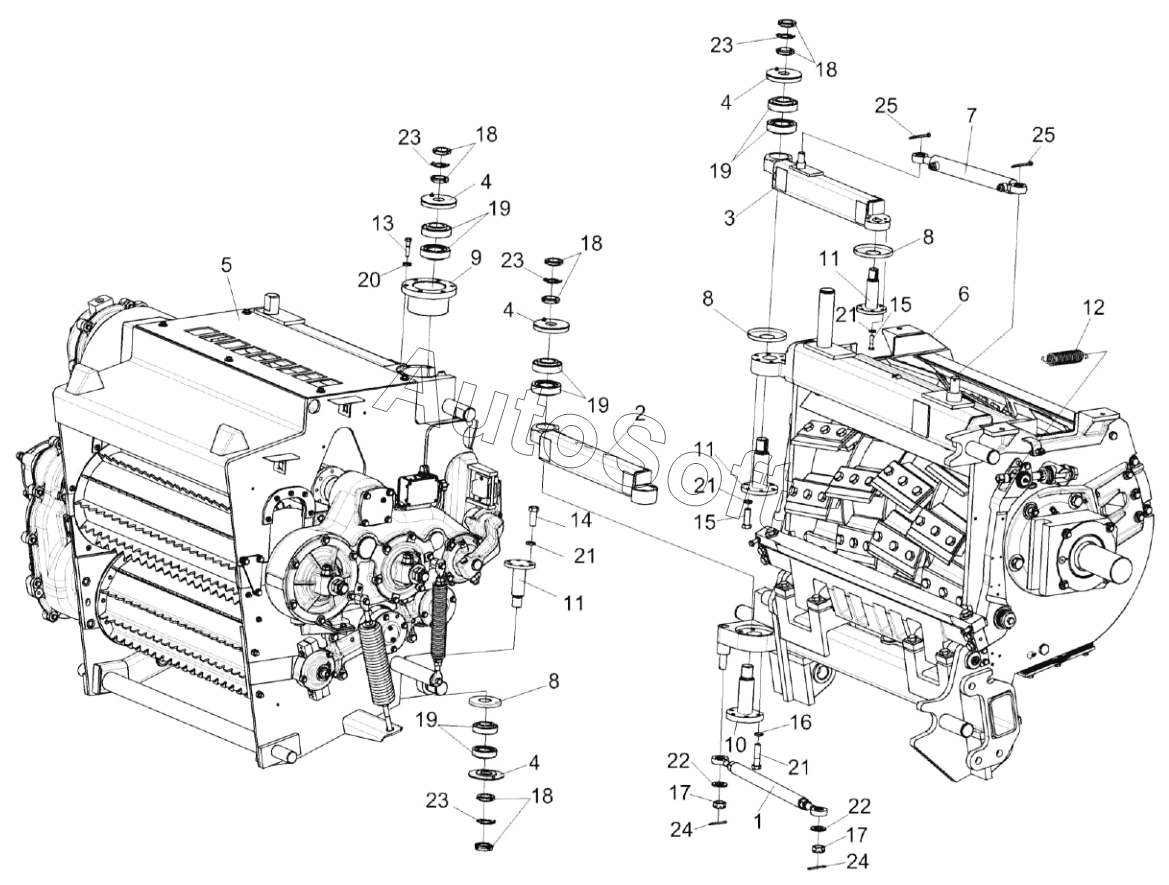

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Аппарат питающе-измельчающий КВК 0110000 (лист 2)
13
25
25
24
24
23
23
23
23
22
22
21
21
21
21
20
19
19
19
19
18
18
18
18
17
17
16
15
15
14
КВК0110000
12
11
11
11
10
9
8
8
8
7
6
5
4
4
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0110000 | К***0 | Аппарат питающе-измельчающий | |
| 1 | К***0 | Тяга | |
| 2 | К***0 | Труба | |
| 3 | К***0 | Труба | |
| 4 | К***0 | Пластина | |
| 5 | К***0 | Аппарат питающий | |
| 6 | К***0 | Аппарат измельчающий | |
| 7 | К***0 | Гидроцилиндр перемещения питающего аппарата | |
| 8 | К***9 | Шайба | |
| 9 | К***3 | Втулка | |
| 10 | К***2 | Ось | |
| 11 | К***3 | Ось | |
| 12 | К***2 | Пружина | |
| 13 | Б***6 | Болт | |
| 14 | Б***6 | Болт М10-6eх25-7796 | |
| 15 | Б***6 | Болт | |
| 16 | Б***6 | Болт М10-6eх40-7796 | |
| 17 | Г***5 | Гайка М20х1,5-6G-5935 | |
| 18 | Г***1 | Гайка | |
| 19 | П***5 | Подшипник | |
| 20 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 21 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 22 | Ш***1 | Шайба | |
| 23 | Ш***2 | Шайба | |
| 24 | Ш***7 | Шплинт | |
| 25 | Ш***7 | Шплинт 4х50-397 |
