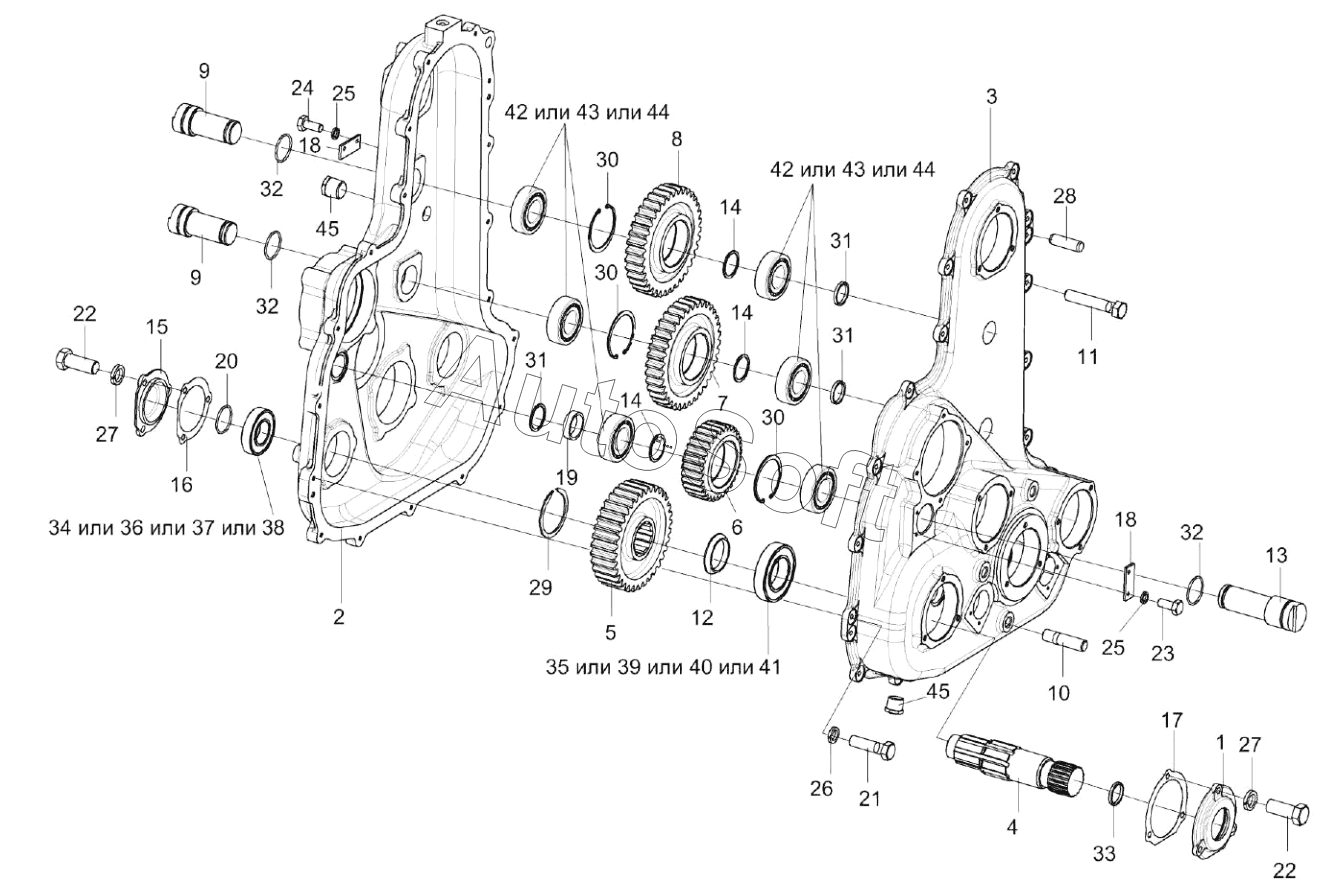

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Редуктор КВК 0114100 (лист 2)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
14
14
15
16
17
18
18
19
20
21
22
22
23
24
25
25
26
27
27
28
29
30
30
30
31
31
31
32
32
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0114020 | К***0 | Шестерня | |
| КВК0114030 | К***0 | Шестерня | |
| КВК0114040 | К***0 | Шестерня | |
| КВК0114100 | К***0 | Редуктор | |
| 1 | К***3 | Крышка | |
| 2 | К***1 | Корпус | |
| 3 | К***2 | Корпус | |
| 4 | К***2 | Вал | |
| 5 | К***8 | Шестерня | |
| 6 | К***4 | Шестерня | |
| 7 | К***6 | Шестерня | |
| 8 | К***7 | Шестерня | |
| 9 | К***3 | Ось | |
| 10 | К***9 | Шпилька | |
| 11 | К***1 | Болт | |
| 12 | Ж***7 | Кольцо | |
| 13 | К***3 | Ось | |
| 14 | К***2 | Шайба | |
| 15 | К***8 | Крышка | |
| 16 | К***5 | Прокладка | |
| 17 | К***7 | Прокладка | |
| 18 | П***А | Упор | |
| 19 | П***А | Кольцо | |
| 20 | П***1 | Прокладка | |
| 21 | Б***6 | Болт М8-6eх30-7796 | |
| 22 | Б***6 | Болт М10-6eх25-7796 | |
| 23 | Б***6 | Болт | |
| 24 | Б***8 | Болт | |
| 25 | Ш***2 | Шайба | |
| 26 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 27 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 28 | Ш***8 | Штифт | |
| 29 | К***2 | Кольцо В60-13942 | |
| 30 | К***3 | Кольцо В80-13943 | |
| 31 | К***3 | Кольцо 034-040-36-2-2-18829/9833 | |
| 32 | К***3 | Кольцо | |
| 33 | М***2 | Манжета 2.2-55х80-1-8752 | |
| 34 | П***8 | Подшипник | |
| 35 | П***8 | Подшипник 42211-8328 | |
| 36 | П***A | Подшипник | |
| 37 | П***J | Подшипник | |
| 38 | П***1 | Подшипник | |
| 39 | П***A | Подшипник | |
| 40 | П***J | Подшипник | |
| 41 | П***1 | Подшипник | |
| 42 | П***E | Подшипник | |
| 43 | П***1 | Подшипник | |
| 44 | П***A | Подшипник | |
| 45 | П***" | Пробка КГ 3/4" |
