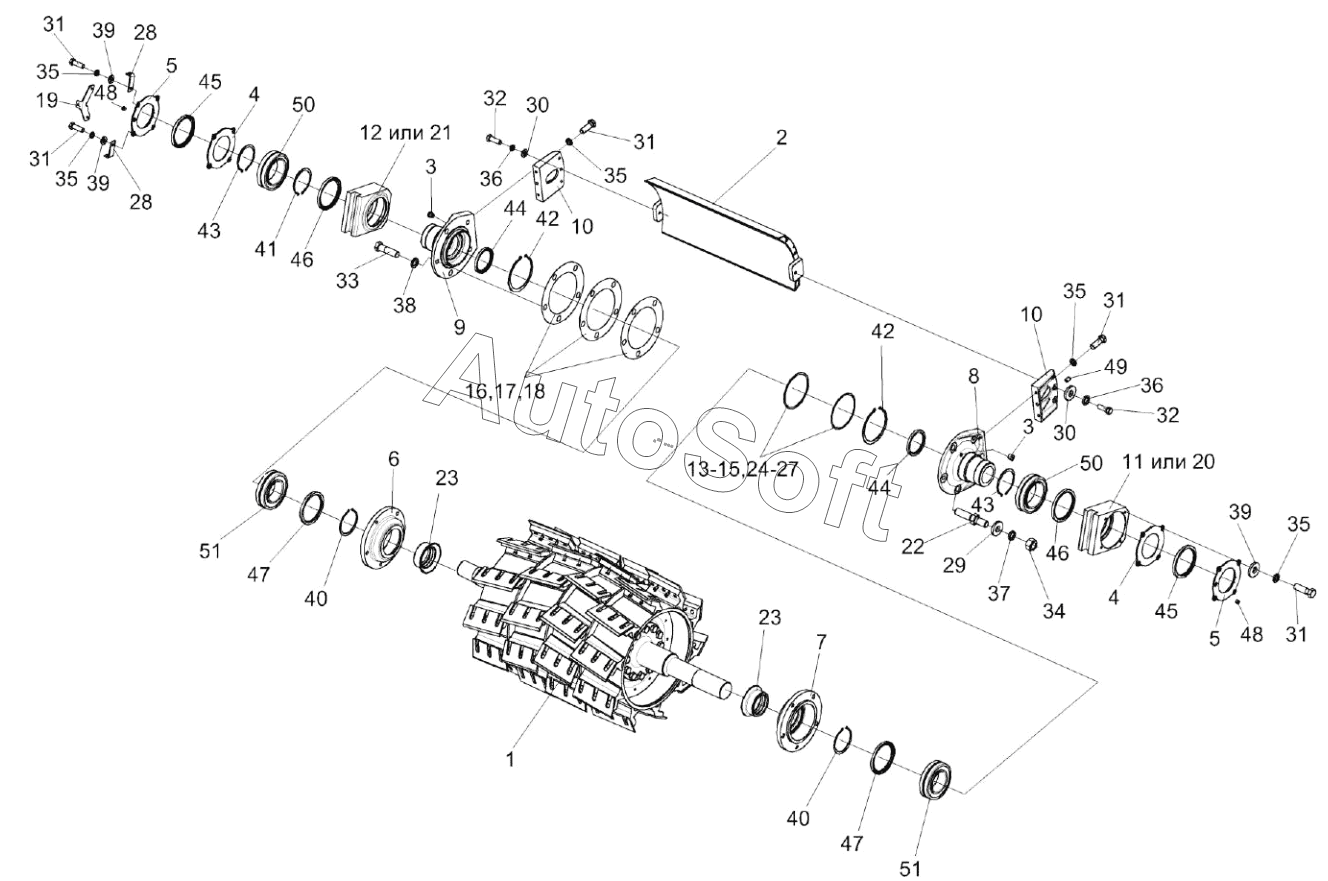

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Установка барабана КВК 0115020
38
25
26
27
28
28
29
30
30
Болт М10-6eх16-7796
Болт М10-6eх16-7796
31
31
31
31
31
32
32
33
34
35
35
35
35
35
36
36
37
24
39
39
39
40
40
41
Кольцо В180-13943
42
42
43
43
44
44
45
45
46
46
47
47
48
49
50
50
51
51
9
КВК0115290
КВК0115290-01
КВК0115300
КВК0115300-01
КВК0115310
КВК0115310-01
1
2
3
3
4
4
5
5
6
7
8
КВК0115140
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Болт М10-6eх16-7796 | Б***6 | Болт | |
| КВК0115140 | К***0 | Крышка | |
| КВК0115290 | К***0 | Крышка | |
| КВК0115290-01 | К***1 | Крышка | |
| КВК0115300 | К***0 | Корпус | |
| КВК0115300-01 | К***1 | Корпус | |
| КВК0115310 | К***0 | Корпус | |
| КВК0115310-01 | К***1 | Корпус | |
| Кольцо В180-13943 | К***3 | Кольцо | |
| 1 | К***0 | Барабан | |
| 2 | К***0 | Крыша | |
| 3 | К***0 | Клапан предохранительный | |
| 4 | К***1 | Прокладка | |
| 5 | К***3 | Крышка | |
| 6 | К***А | Корпус | |
| 7 | К***1 | Корпус | |
| 8 | К***4 | Крышка | |
| 9 | К***1 | Крышка | |
| 10 | К***9 | Жесткость | |
| 11 | К***1 | Корпус | |
| 12 | К***1 | Корпус | |
| 13 | К***4 | Прокладка | |
| 14 | К***1 | Прокладка | |
| 15 | К***2 | Прокладка | |
| 16 | К***7 | Прокладка | |
| 17 | К***1 | Прокладка | |
| 18 | К***2 | Прокладка | |
| 19 | К***6 | Кронштейн | |
| 20 | К***5 | Корпус | |
| 21 | К***1 | Корпус | |
| 22 | К***6 | Шпилька | |
| 23 | К***9 | Втулка | |
| 24 | К***9 | Прокладка | |
| 25 | К***1 | Прокладка | |
| 26 | К***2 | Прокладка | |
| 27 | К***3 | Прокладка | |
| 28 | К***8 | Кронштейн | |
| 29 | К***А | Шайба | |
| 30 | П***А | Шайба | |
| 31 | Б***6 | Болт | |
| 32 | Б***6 | Болт | |
| 33 | Б***6 | Болт | |
| 34 | Г***5 | Гайка М16-6G-5915 | |
| 35 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 37 | Ш***2 | Шайба | |
| 38 | Ш***2 | Шайба | |
| 39 | Ш***1 | Шайба C.10.01-11371 | |
| 40 | К***3 | Кольцо | |
| 41 | К***1 | Кольцо | |
| 42 | К***3 | Кольцо | |
| 43 | К***2 | Кольцо | |
| 44 | М***2 | Манжета | |
| 45 | М***2 | Манжета | |
| 46 | М***R | Манжета | |
| 47 | М***2 | Манжета | |
| 48 | М***3 | Масленка | |
| 49 | Ш***8 | Штифт | |
| 50 | П***3 | Подшипник | |
| 51 | П***E | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
