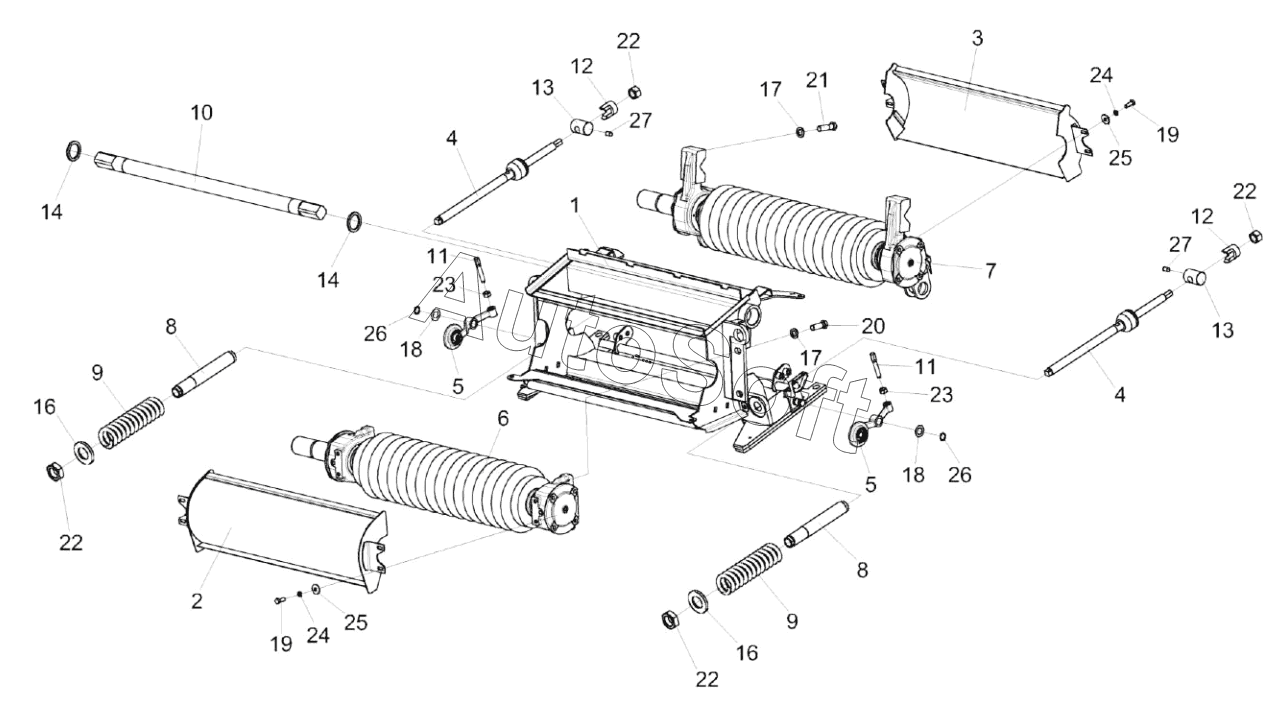

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Устройство доизмельчающее КВК 0149610 (лист 1)
20
14
14
14
14
14
14
14
14
16
16
17
17
18
18
19
19
14
14
21
22
22
22
22
23
23
24
24
25
25
26
26
27
27
КВК0149610
КВК0149610
14
14
14
14
13
13
12
12
11
11
10
9
9
8
8
7
6
5
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0149610 | К***0 | Устройство доизмельчающее | |
| 1 | К***0 | Корпус | |
| 2 | К***0 | Кожух верхний | |
| 3 | К***0 | Кожух нижний | |
| 4 | К***1 | Тяга | |
| 5 | К***0 | Рычаг | |
| 6 | К***0 | Валец верхний | |
| 7 | К***0 | Валец нижний | |
| 8 | К***1 | Гильза | |
| 9 | К***3 | Пружина | |
| 10 | К***1 | Вал | |
| 11 | К***1 | Винт | |
| 12 | К***5 | Опора | |
| 13 | К***6 | Ось | |
| 14 | К***1 | Шайба регулировочная | |
| 14 | К***1 | Шайба регулировочная | |
| 14 | К***2 | Шайба регулировочная | |
| 14 | К***3 | Шайба регулировочная | |
| 14 | К***4 | Шайба регулировочная | |
| 14 | К***5 | Шайба регулировочная | |
| 14 | К***6 | Шайба регулировочная | |
| 16 | К***5 | Шайба | |
| 17 | К***7 | Шайба | |
| 18 | П***6 | Прокладка | |
| 19 | Б***6 | Болт М8-6eх20-7796 | |
| 20 | Б***6 | Болт | |
| 21 | Б***6 | Болт | |
| 22 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 23 | Г***7 | Гайка | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***8 | Шайба | |
| 26 | К***2 | Кольцо В20-13942 | |
| 27 | М***3 | Масленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
