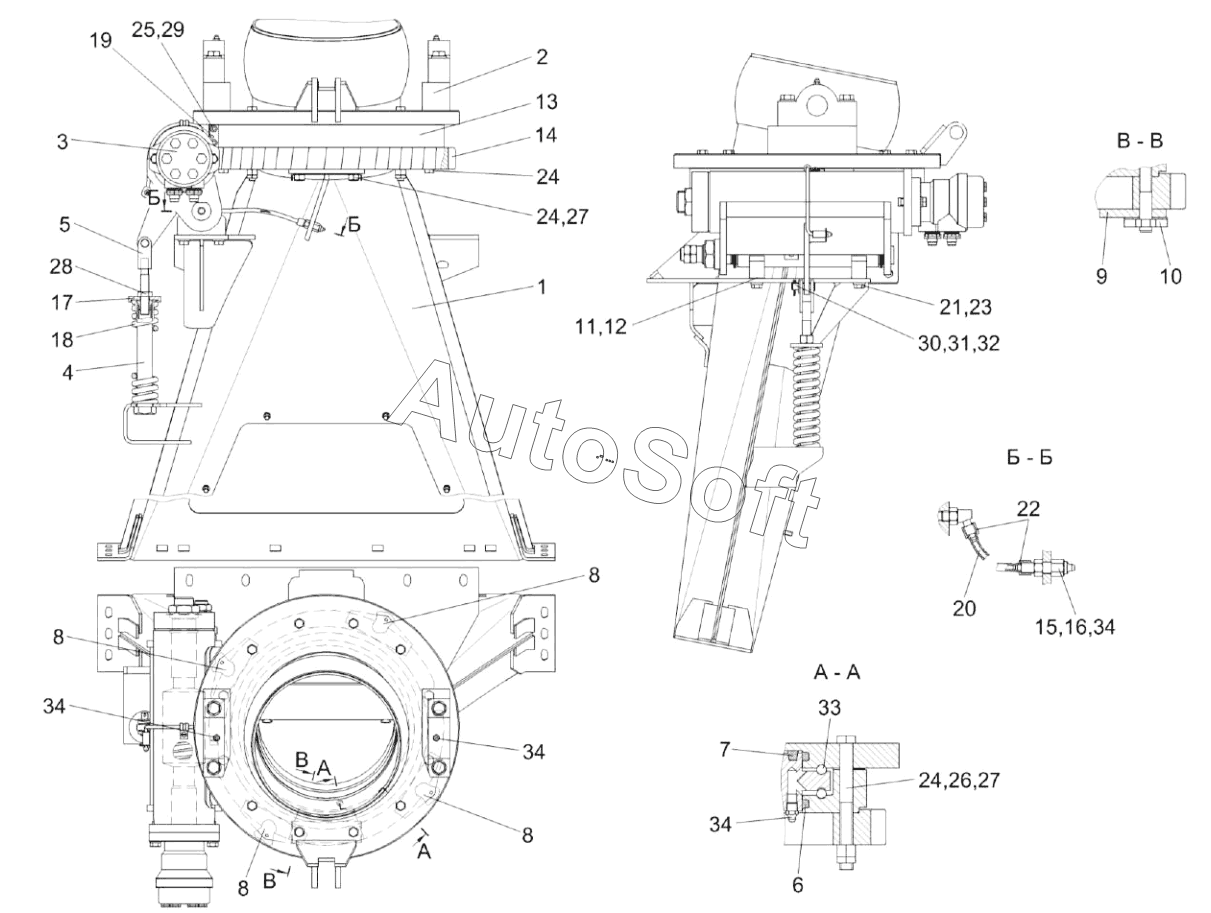

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Основание силосопровода и механизм поворота КВК 0143000
26
17
18
19
20
21
22
23
24
24
24
25
16
27
27
28
29
30
31
32
33
34
34
34
34
8
8
8
8
КВК0143200
1
1
2
3
4
5
6
7
КВК0143000
9
10
11
12
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0143000 | К***0 | Основание силосопровода | |
| КВК0143200 | К***0 | Корпус | |
| 1 | К***0 | Основание силосопривода | |
| 1 | К***0 | Основание силосопривода | |
| 2 | К***А | Фланец | |
| 3 | К***0 | Механизм поворота силосопровода | |
| 4 | К***0 | Стяжка | |
| 5 | К***0 | Зацеп | |
| 6 | К***1 | Уплотнение | |
| 7 | К***1 | Уплотнение | |
| 8 | К***3 | Прокладка | |
| 9 | К***9 | Упор | |
| 10 | К***8 | Пластина стопорная | |
| 11 | К***1 | Прокладка | |
| 12 | К***1 | Прокладка | |
| 13 | К***3 | Полукольцо | |
| 14 | К***2 | Колесо | |
| 14 | К***7 | Колесо | |
| 15 | К***9 | Штуцер | |
| 16 | К***4 | Гайка | |
| 17 | К***6 | Шайба | |
| 18 | К***2 | Пружина | |
| 19 | К***5 | Штифт | |
| 20 | К***1 | Трубка | |
| 21 | С***1 | Шайба | |
| 22 | У***9 | Гайка | |
| 23 | Б***6 | Болт | |
| 24 | Б***6 | Болт | |
| 25 | В***8 | Винт | |
| 26 | Г***6 | Гайка | |
| 27 | Г***5 | Гайка М12х1,25-6G-5915 | |
| 28 | Г***5 | Гайка | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***1 | Шайба C.12.01-11371 | |
| 31 | Ш***7 | Шплинт 3,2х20-397 | |
| 32 | О***0 | Ось | |
| 33 | Ш***2 | Шарик | |
| 34 | М***3 | Масленка 1.2-19853 |
