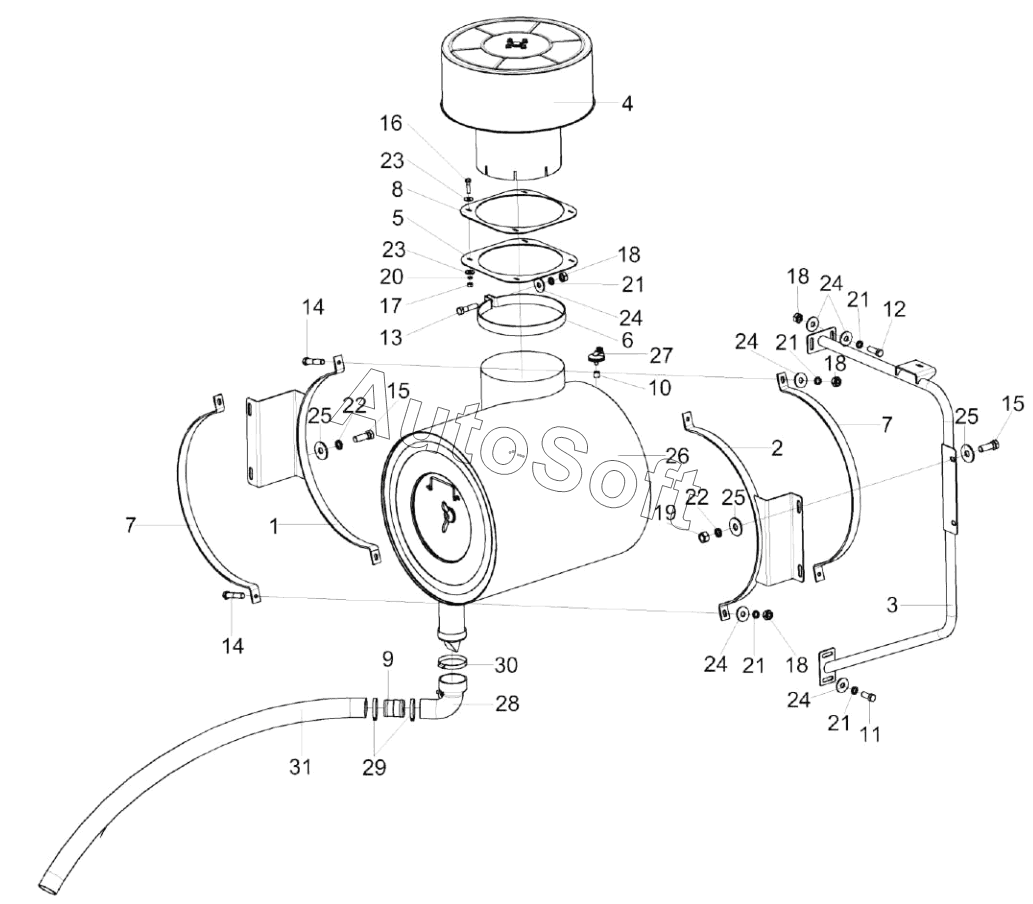

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Установка воздухоочистителя КВК-2-0153000 (лист 1)
16
31
30
29
28
27
26
25
25
25
24
24
24
24
24
23
23
22
22
21
21
21
21
21
20
19
18
18
18
18
17
KB K-2-0153000
15
15
14
14
13
12
11
10
9
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| KB K-2-0153000 | K***0 | Установка воздухоочистителя | |
| 1 | K***0 | Хомут | |
| 2 | K***1 | Хомут | |
| 3 | K***0 | Опора | |
| 4 | К***0 | Воздухозаборник вращающийся | |
| 5 | K***2 | Прокладка | |
| 6 | K***5 | Хомут | |
| 7 | K***6 | Хомут | |
| 8 | K***6 | Пластина | |
| 9 | K***4 | Труба | |
| 10 | У***4 | Бонка | |
| 11 | Б***6 | Болт М10-6eХ25-7796 | |
| 12 | Б***6 | Болт М10-6eХ30-7796 | |
| 13 | Б***6 | Болт | |
| 14 | Б***6 | Болт | |
| 15 | Б***6 | Болт М12-6eХ35-7796 | |
| 16 | Б***8 | Болт | |
| 17 | Г***5 | Гайка М6-6G-5915 | |
| 18 | Г***5 | Гайка М10-6G-5915 | |
| 19 | Г***5 | Гайка М12-6G-5915 | |
| 20 | Ш***2 | Шайба | |
| 21 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 22 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 23 | Ш***8 | Шайба | |
| 24 | Ш***8 | Шайба | |
| 25 | Ш***8 | Шайба | |
| 26 | F***7 | Воздухоочиститель | |
| 27 | 1***7 | Датчик давления | |
| 28 | R***0 | Патрубок | |
| 29 | Х***1 | Хомут червячный | |
| 30 | Х***2 | Хомут червячный | |
| 31 | Ш***г | Шланг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
