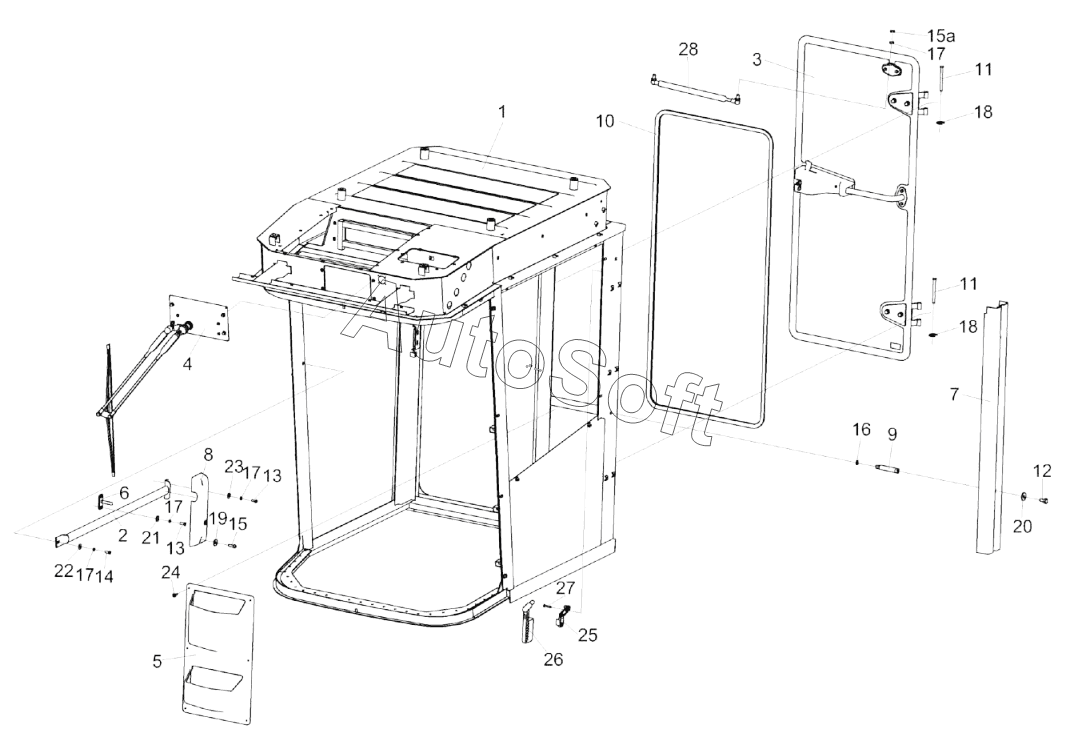

Каталог запасных частей к технике: Гомсельмаш КСК-600А (2020). Кабина КГС-3-0120010 (лист 1)
КГС-3-0120010
КГС-3-0120010
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
15а
16
17
17
17
17
18
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС-3-0120010 | К***0 | Кабина | |
| 1 | К***0 | Каркас | |
| 10 | К***1 | Уплотнение | |
| 11 | К***1 | Ось | |
| 12 | Б***8 | Болт М6-6ех12-7798 | |
| 13 | Б***6 | Болт М8-6ех20-7796 | |
| 14 | Б***6 | Болт М8-6ех20-7796 | |
| 15 | В***3 | Винт | |
| 15а | Г***6 | Гайка М8-6G-2526 | |
| 16 | Ш***2 | Шайба | |
| 17 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 18 | Ш***8 | Шайба 9.65Г-11648 | |
| 19 | Ш***8 | Шайба | |
| 2 | К***0 | Поручень | |
| 20 | Ш***8 | Шайба | |
| 21 | Ш***8 | Шайба | |
| 22 | Ш***8 | Шайба | |
| 23 | Ш***1 | Шайба | |
| 24 | В***9 | Винт | |
| 25 | 1***0 | Кронштейн | |
| 26 | 1***0 | Молоток | |
| 27 | Ш***5 | Шуруп саморез 3,5х25 | |
| 28 | 1***m | Пружина газовая | |
| 3 | К***0 | Дверь | |
| 4 | К***0 | Установка стеклоочистителя | |
| 5 | К***0 | Карман | |
| 6 | К***0 | Кронштейн | |
| 7 | К***2 | Кожух | |
| 8 | К***5 | Крышка | |
| 9 | К***2 | Стойка |
