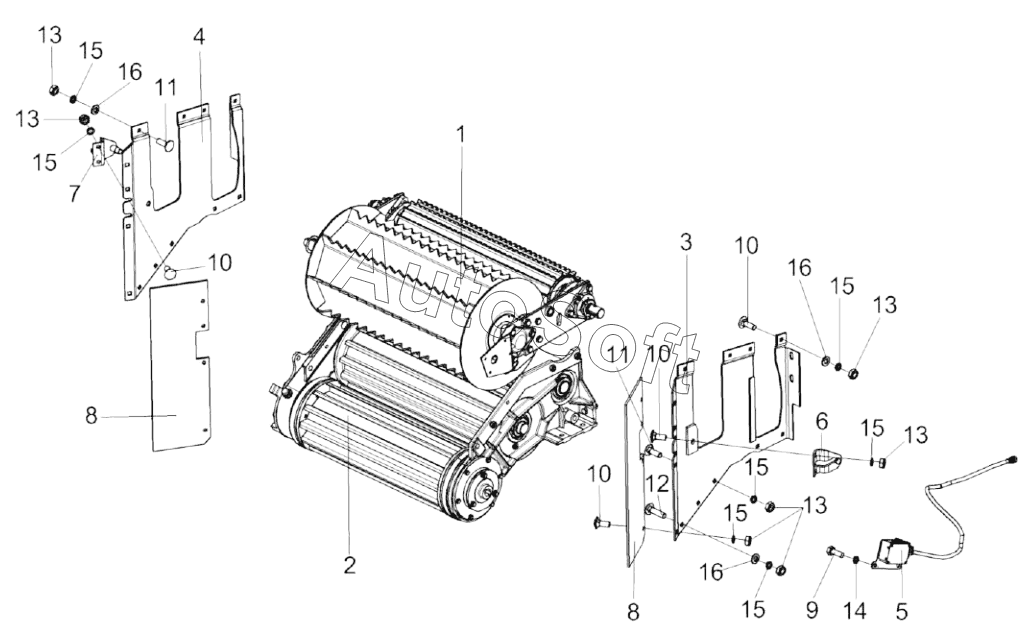

Каталог запасных частей к технике: Гомсельмаш КСК-600А (2020). Аппарат питающе-измельчающий КГС-3-0150020 (лист 3)
КГС-3-0150020
КГС-3-0150020
КГС-3-0150020
КГС-3-0150020
КГС-3-0150020
КГС-3-0150020
КГС-3-0150020
1
2
3
4
5
6
7
8
8
9
10
10
10
10
11
11
12
13
13
13
13
13
14
15
15
15
15
15
15
15
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС-3-0150020 | К***0 | Аппарат питающе-измельчающий | |
| 1 | К***0 | Вальцы верхние | |
| 2 | К***0 | Вальцы нижние | |
| 3 | К***0 | Стенка | |
| 4 | К***1 | Стенка | |
| 5 | К***А | Датчик камнедетектора | |
| 6 | К***А | Кронштейн | |
| 7 | К***1 | Кронштейн | |
| 8 | К***3 | Стеблеотражатель | |
| 9 | Б***8 | Болт М6-6ех20-7798 | |
| 10 | Б***2 | Болт М10-6ех25-7802 | |
| 11 | Б***2 | Болт М10-6ех30-7802 | |
| 12 | Б***2 | Болт М10-6ех40-7802 | |
| 13 | Г***5 | Гайка М10-6G-5915 | |
| 14 | Ш***2 | Шайба | |
| 15 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 16 | Ш***1 | Шайба С.10.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
