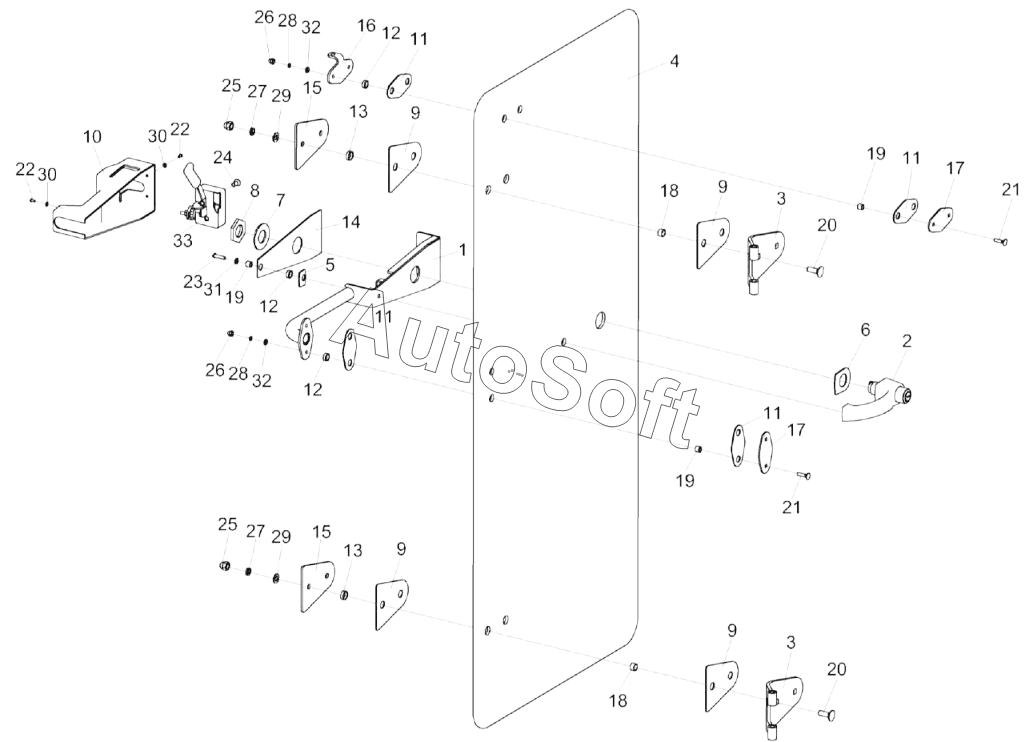

Каталог запасных частей к технике: Гомсельмаш КСК-600А (2020). Дверь КГС-3-0120300
26
26
18
18
19
19
19
20
20
21
21
22
22
23
24
25
25
17
17
27
27
28
28
29
29
30
30
31
32
32
33
9
9
9
9
1
2
3
3
4
5
6
7
8
КГС-3-0120300
10
11
11
11
11
12
12
12
13
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС-3-0120300 | К***0 | Дверь | |
| 1 | К***0 | Кронштейн двери | |
| 2 | К***0 | Ручка | |
| 3 | К***0 | Петля | |
| 4 | К***5 | Стекло | |
| 5 | К***5 | Подкладка | |
| 6 | К***6 | Подкладка | |
| 7 | К***4 | Шайба | |
| 8 | К***5 | Гайка | |
| 9 | К***1 | Прокладка | |
| 10 | К***6 | Крышка | |
| 11 | К***7 | Прокладка | |
| 12 | К***8 | Втулка | |
| 13 | К***1 | Втулка | |
| 14 | К***4 | Накладка | |
| 15 | К***1 | Пластина | |
| 16 | К***2 | Кронштейн | |
| 17 | К***2 | Накладка | |
| 18 | К***8 | Втулка | |
| 19 | К***9 | Втулка | |
| 20 | Б***2 | Болт | |
| 21 | Б***2 | Болт | |
| 22 | В***3 | Винт | |
| 23 | В***3 | Винт | |
| 24 | В***5 | Винт | |
| 25 | Г***0 | Гайка | |
| 26 | Г***0 | Гайка | |
| 27 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 6.65Г-6402 | |
| 29 | Ш***1 | Шайба C.10.01-11371 | |
| 30 | Ш***1 | Шайба | |
| 31 | Ш***1 | Шайба C.6.01-11371 | |
| 32 | Ш***1 | Шайба | |
| 33 | 8***1 | Замок |
