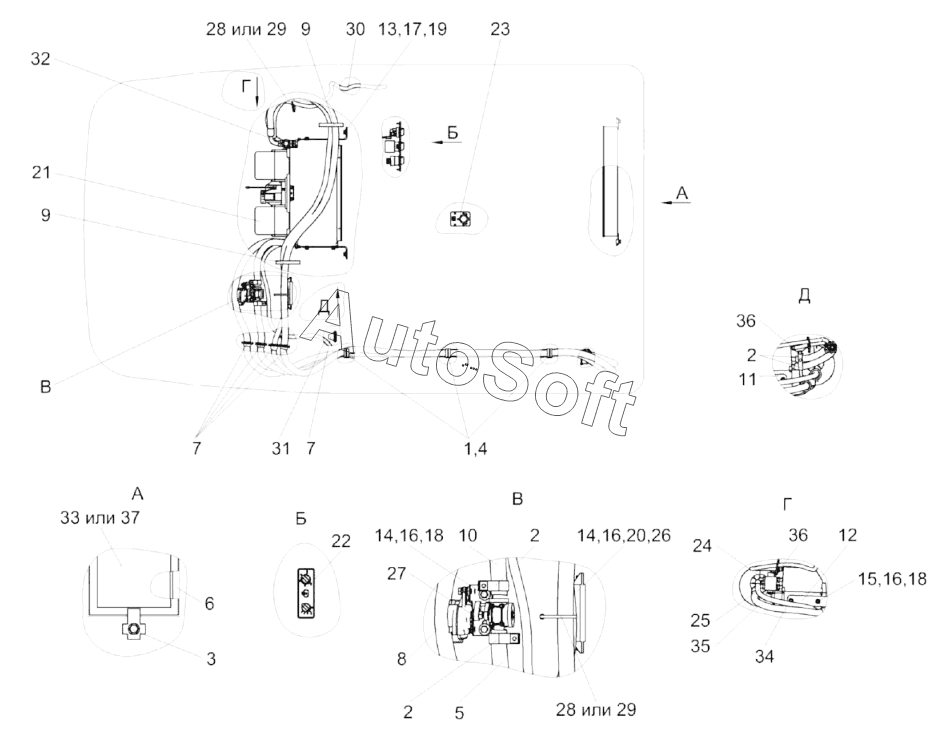

Каталог запасных частей к технике: Гомсельмаш КСК-600А (2020). Установка испарителя КГС-3-0121020
28
28
18
18
19
20
21
22
23
24
25
26
27
17
29
29
30
31
32
33
34
35
36
36
37
7
7
КВК-6-0121090
КВК-6-0121100
КС-100-0121100
1
2
2
2
3
4
5
6
КГС-3-0121020
8
9
9
10
11
12
13
14
14
15
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-6-0121090 | К***0 | Установка крана отопителя | |
| КВК-6-0121100 | К***0 | Установка блока управления | |
| КГС-3-0121020 | К***0 | Установка испарителя | |
| КС-100-0121100 | К***0 | Установка блока испарительно- отопительного | |
| 1 | К***0 | Установка скобы | |
| 2 | А***0 | Хомут | |
| 3 | К***0 | Установка прижима | |
| 4 | У***1 | Скоба | |
| 5 | К***5 | Шланг | |
| 6 | К***9 | Уплотнитель | |
| 7 | К***1 | Втулка | |
| 8 | К***1 | Рукав 16х25-1,6-10362 | |
| 9 | К***1 | Уплотнение | |
| 10 | К***4 | Рукав | |
| 11 | К***1 | Кронштейн | |
| 12 | К***1 | Кронштейн | |
| 13 | Б***6 | Болт М8-6ех16-7796 | |
| 14 | Б***8 | Болт М6-6ех14-7798 | |
| 15 | Б***8 | Болт М6-6ех20-7798 | |
| 16 | Ш***2 | Шайба | |
| 17 | Ш***2 | Шайба | |
| 18 | Ш***8 | Шайба | |
| 19 | Ш***8 | Шайба | |
| 20 | Ш***1 | Шайба | |
| 21 | 0***6 | Блок испарительно-отопительный со жгутом в сборе | |
| 22 | 1***1 | Блок управления в сборе | |
| 23 | 0***0 | Датчик температуры воздуха салона | |
| 24 | 0***0 | Кольцо уплотнительное 5/8 | |
| 25 | 0***0 | Кольцо уплотнительное 7/8 | |
| 26 | 1***0 | Контроллер | |
| 27 | К***н | Кран | |
| 28 | Л***а | Лента стяжная зубчатая | |
| 29 | 2***2 | Лента стяжная | |
| 30 | 0***0 | Трубка | |
| 31 | 0***0 | Трубка | |
| 32 | 0***0 | Уплотнение | |
| 33 | П***0 | Фильтр приточного воздуха ПВ-470 | |
| 34 | 0***1 | Хладонопровод | |
| 35 | 0***1 | Хладонопровод | |
| 36 | 1***1 | Хомут червячный | |
| 37 | В***4 | Элемент фильтрующий |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
