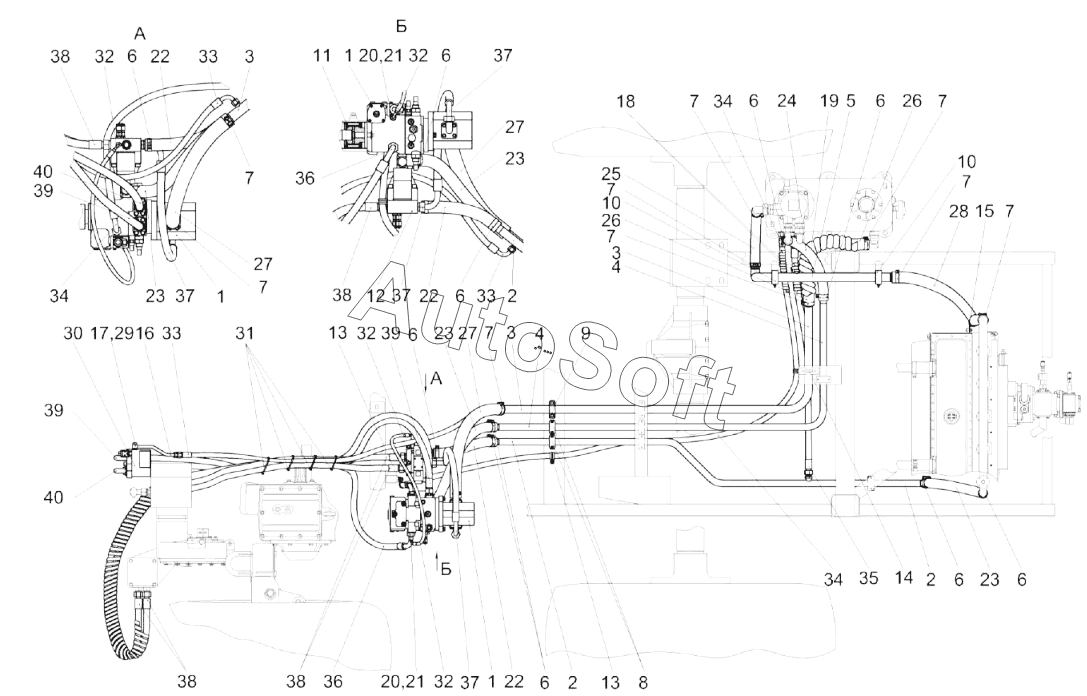

Каталог запасных частей к технике: Гомсельмаш КСК-600А (2020). Гидросистема привода питающего аппарата и адаптеров КГС-3-0115000 (лист 2)
31
21
21
22
22
22
23
23
23
23
24
25
26
26
27
27
27
28
29
30
20
20
32
32
32
32
33
33
33
34
34
34
35
36
36
37
37
37
37
38
38
38
38
39
39
39
40
40
10
10
1
1
1
2
2
2
3
3
3
4
4
5
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
8
9
КГС-3-0115000
КГС-3-0115000
11
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС-3-0115000 | К***0 | Гидросистема привода питающего аппарата и адаптеров | |
| 1 | К***0 | Гидронасос двухсекционный | |
| 2 | К***0 | Трубопровод | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Трубопровод | |
| 5 | К***0 | Трубопровод | |
| 6 | А***0 | Хомут стяжной | |
| 7 | А***0 | Хомут стяжной | |
| 8 | Г***0 | Установка зажима | |
| 9 | Г***0 | Установка зажима | |
| 10 | Г***2 | Установка зажима | |
| 11 | К***0 | Муфта | |
| 12 | К***0 | Гидроблок адаптеров | |
| 13 | К***3 | Хомут | |
| 14 | К***4 | Хомут | |
| 15 | К***1 | Хомут | |
| 16 | К***0 | Трубопровод | |
| 17 | К***5 | Болт | |
| 18 | О***8 | Оплетка | |
| 19 | О***3 | Оплетка | |
| 20 | П***2 | Ниппель | |
| 21 | П***А | Штуцер | |
| 22 | Р***2 | Рукав | |
| 23 | Р***7 | Рукав | |
| 24 | Р***2 | Рукав | |
| 25 | Р***7 | Рукав | |
| 26 | Р***4 | Рукав | |
| 27 | Р***3 | Рукав | |
| 28 | Р***4 | Рукав | |
| 29 | П***8 | Прокладка | |
| 30 | 2***9 | Гидроблок | |
| 31 | 2***2 | Лента стяжная | |
| 32 | Р***° | Рукав высокого давления | |
| 33 | Р***° | Рукав высокого давления | |
| 34 | Р***° | Рукав высокого давления | |
| 35 | Р***0 | Рукав высокого давления | |
| 36 | Р***° | Рукав высокого давления | |
| 37 | Р***° | Рукав высокого давления | |
| 38 | Р***0 | Рукав высокого давления | |
| 39 | Р***M | Рукав высокого давления | |
| 40 | Р***M | Рукав высокого давления |
