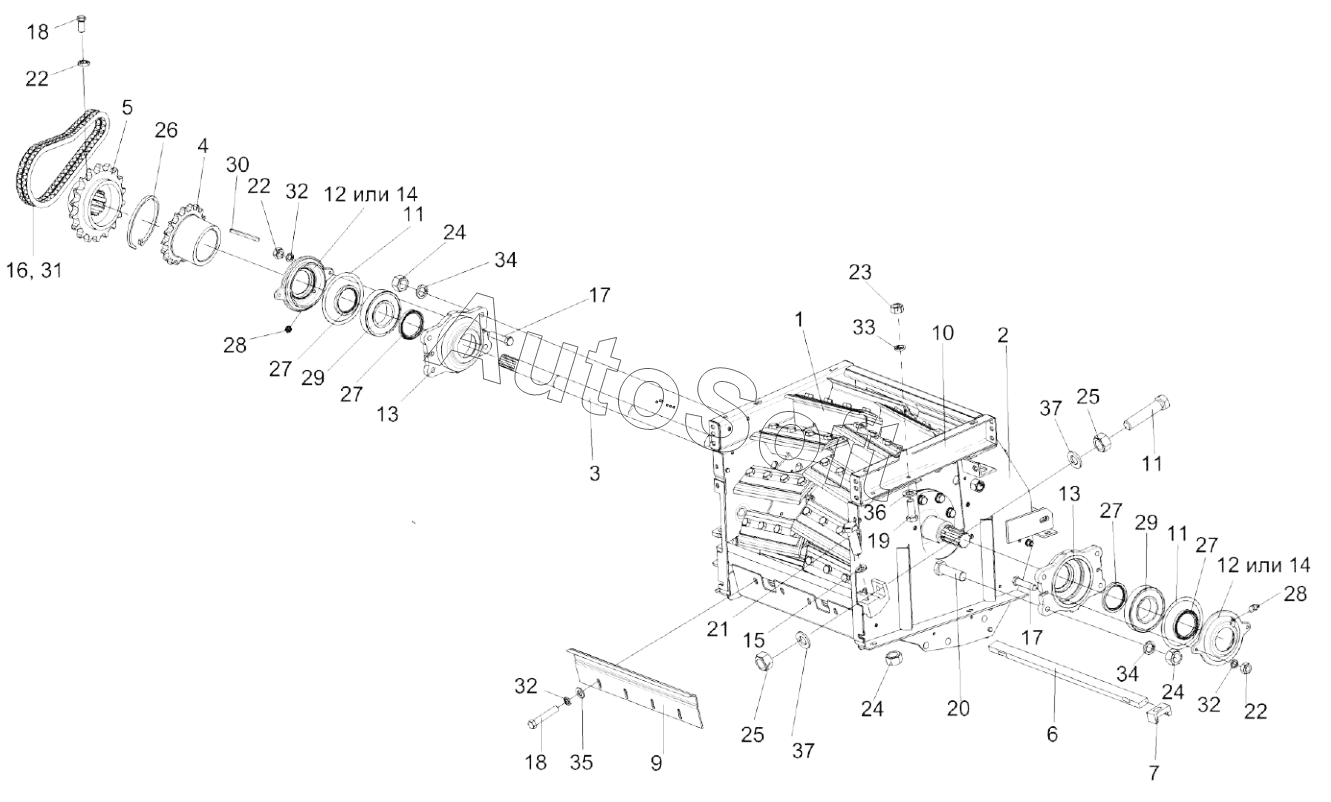

Каталог запасных частей к технике: Гомсельмаш КСК-600А (2020). Аппарат измельчающий КГС 0150580А-01 (лист 1)
КГС 0150580А-01
1
2
3
4
5
6
7
8
9
10
11
11
11
12
12
13
13
14
14
15
16
17
17
18
18
19
20
21
22
22
22
23
24
24
24
25
25
26
27
27
27
27
28
28
29
29
30
31
32
32
32
33
34
34
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0150580А-01 | К***1 | Аппарат измельчающий | |
| 1 | К***1 | Барабан | |
| 2 | К***А | Рама барабана | |
| 3 | К***4 | Вал | |
| 4 | К***5 | Полумуфта зубчатая | |
| 5 | К***6 | Полумуфта зубчатая | |
| 6 | К***1 | Брус противорежущий | |
| 7 | К***2 | Прижим | |
| 8 | К***4 | Болт | |
| 9 | К***2 | Очиститель | |
| 10 | К***А | Обвязка | |
| 11 | К***1 | Прокладка | |
| 12 | К***3 | Крышка подшипника | |
| 13 | К***А | Корпус подшипника | |
| 14 | К***А | Крышка подшипника | |
| 15 | К***А | Шайба | |
| 16 | Ц***6 | Цепь | |
| 17 | Б***6 | Болт М10-6ех45-7796 | |
| 18 | Б***6 | Болт М10-6ех30-7796 | |
| 19 | Б***6 | Болт М12-6ех30-7796 | |
| 20 | Б***6 | Болт | |
| 21 | Б***6 | Болт | |
| 22 | Г***5 | Гайка М10-6G-5915 | |
| 23 | Г***5 | Гайка М12-6G-5915 | |
| 24 | Г***5 | Гайка М16-6G-5915 | |
| 25 | Г***5 | Гайка М18-6G-5915 | |
| 26 | К***2 | Кольцо В80-13942 | |
| 27 | М***2 | Манжета | |
| 28 | М***3 | Масленка 1.2-19853 | |
| 29 | П***8 | Подшипник | |
| 30 | Ш***0 | Шпонка | |
| 31 | З***8 | Звено | |
| 32 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 33 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 34 | Ш***2 | Шайба | |
| 35 | Ш***1 | Шайба С.10.01-11371 | |
| 36 | Ш***1 | Шайба С.12.01-11371 | |
| 37 | Ш***1 | Шайба С.18.01-11371 |
