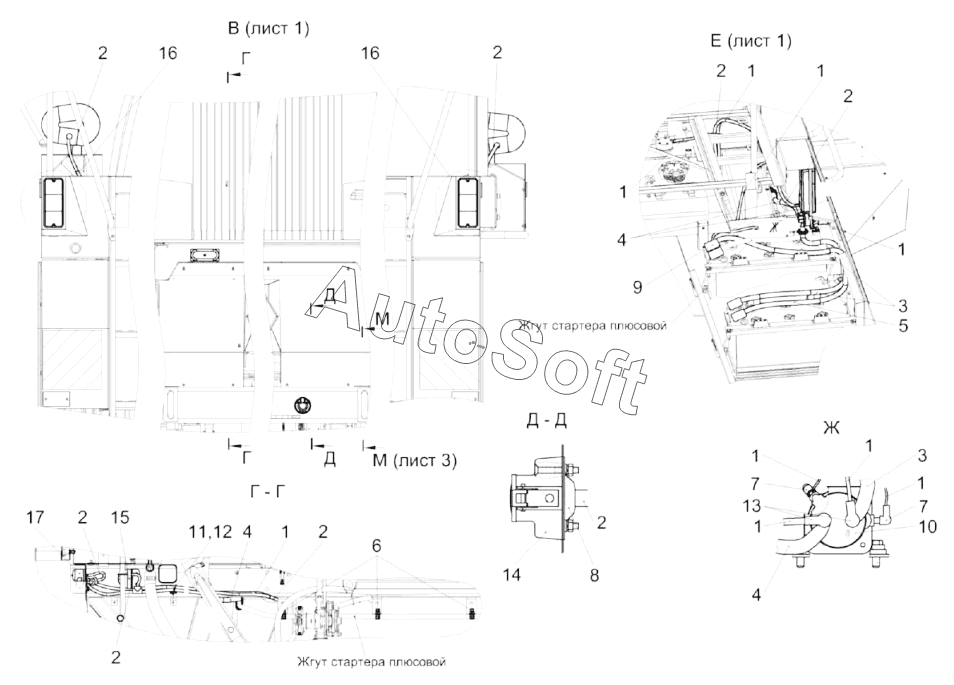

Каталог запасных частей к технике: Гомсельмаш КСК-600А (2020). Установка электрооборудования измельчителя КГС-3-0721000 (лист 2)
9
17
16
16
15
14
13
12
11
10
КГС-3-0721000
КГС-3-0721000
8
7
7
6
5
4
4
4
3
3
2
2
2
2
2
2
2
2
1
1
1
1
1
1
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС-3-0721000 | К***0 | Установка электрооборудования измельчителя | |
| 1 | К***А | Жгут датчиков | |
| 2 | К***0 | Жгут фонарей | |
| 3 | К***0 | Жгут выключателя бортсети | |
| 4 | К***0 | Жгут "массы" | |
| 5 | К***0 | Жгут аккумуляторов промежуточный | |
| 6 | К***7 | Хомут | |
| 7 | К***6 | Колпачок | |
| 8 | К***8 | Крышка | |
| 9 | У***1 | Чgxол аккумуляторного наконечника | |
| 10 | 1***7 | Выключатель | |
| 11 | 0***1 | Крепление | |
| 12 | 2***2 | Лента стяжная | |
| 13 | Т***8 | Наконечник резиновый | |
| 14 | Ц***2 | Розетка Р7-2 | |
| 15 | С***1 | Сигнализатор заднего хода разнотональный | |
| 16 | 8***1 | Фонарь 3-х секционный задний | |
| 17 | Ф***0 | Фонарь освещения заднего номерного знака |
