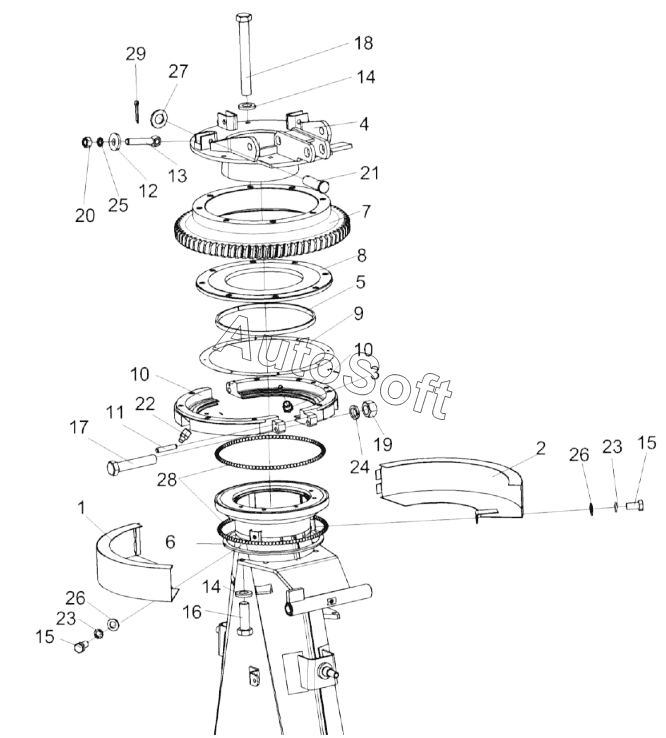

Каталог запасных частей к технике: Гомсельмаш КСК-600А (2020). Основание силосопровода КГС 0150040 (лист 2)
14
14
29
28
27
26
26
25
24
23
23
22
21
20
19
18
17
16
15
15
КГС 0150040
13
12
11
10
10
9
9
8
7
6
5
4
3
2
1
КГС 0150120
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0150040 | К***0 | Основание силосопровода | |
| КГС 0150120 | К***0 | Корпус | |
| 1 | К***1 | Ограждение | |
| 2 | К***1 | Ограждение | |
| 3 | К***0 | Клапан предохранительный | |
| 4 | П***3 | Опора | |
| 5 | К***1 | Уплотнение | |
| 6 | К***1 | Уплотнение | |
| 7 | К***0 | Колесо | |
| 8 | К***4 | Фланец | |
| 9 | К***5 | Прокладк | |
| 9 | К***1 | Прокладка | |
| 10 | К***6 | Полукольцо | |
| 11 | К***5 | Штифт | |
| 12 | П***6 | Шайба | |
| 13 | П***2 | Болт специальный | |
| 14 | У***7 | Шайба | |
| 15 | Б***6 | Болт М8-6ех16-7796 | |
| 16 | Б***6 | Болт М12х1,25-6ех35-7796 | |
| 17 | Б***6 | Болт М12х1,25-6Gх60-7796 | |
| 18 | Б***6 | Болт | |
| 19 | Г***5 | Гайка М12х1,25-6G-5915 | |
| 20 | Г***5 | Гайка М16-6G-5915 | |
| 21 | О***0 | Ось 6-12b12х40-9650 | |
| 22 | М***3 | Масленка 1.2-19853 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 25 | Ш***2 | Шайба | |
| 26 | Ш***1 | Шайба С.8.01-11371 | |
| 27 | Ш***1 | Шайба С.10.01-11371 | |
| 28 | Ш***к | Шарик | |
| 29 | Ш***7 | Шплинт 3,2х20-397 |
