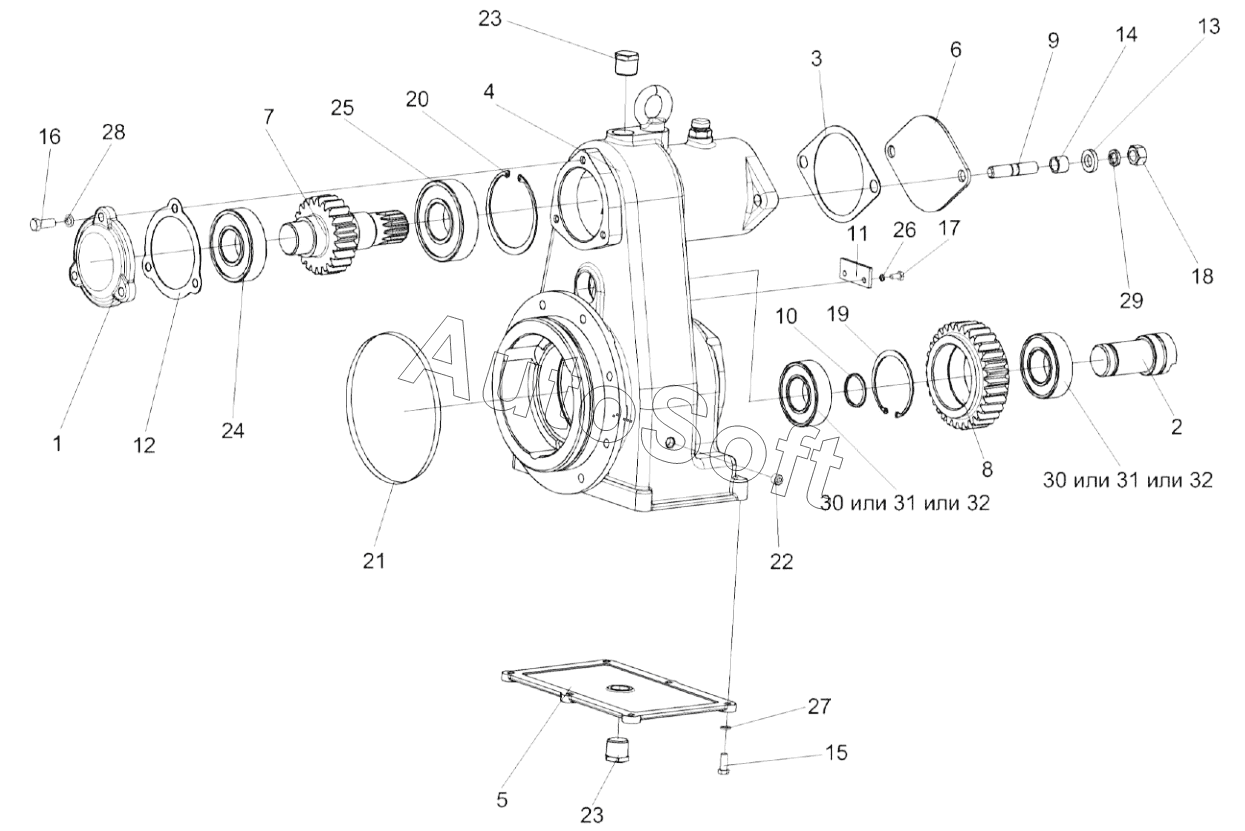

Каталог запасных частей к технике: Гомсельмаш КСК-600А (2020). Мультипликатор КГС-3-0104030 (лист 1)
КГС-3-0104030
КГС-3-0104010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
23
24
25
26
27
28
29
30
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС-3-0104010 | К***0 | Шестерня | |
| КГС-3-0104030 | К***0 | Мультипликатор | |
| 1 | К***0 | Крышка | |
| 2 | П***0 | Ось | |
| 3 | К***2 | Прокладка | |
| 4 | К***1 | Корпус | |
| 5 | К***3 | Крышка | |
| 6 | К***2 | Крышка | |
| 7 | К***1 | Вал-шестерня | |
| 8 | К***2 | Шестерня | |
| 9 | К***9 | Шпилька | |
| 10 | К***2 | Шайба | |
| 11 | П***А | Упор | |
| 12 | Ж***1 | Прокладка | |
| 13 | У***5 | Шайба | |
| 14 | 3***6 | Втулка | |
| 15 | Б***6 | Болт М8-6ех20-7796 | |
| 16 | Б***6 | Болт М10-6ех25-7796 | |
| 17 | Б***8 | Болт М6-6ех12-7798 | |
| 18 | Г***5 | Гайка М14-6G-5915 | |
| 19 | К***1 | Кольцо | |
| 19 | К***3 | Кольцо В80-13943 | |
| 20 | К***3 | Кольцо В100-13943 | |
| 21 | К***3 | Кольцо 180-190-46-2-2-18829/9833 | |
| 22 | П***" | Пробка | |
| 23 | П***" | Пробка КГ 3/4" | |
| 24 | П***8 | Подшипник 308-8338 | |
| 25 | П***9 | Подшипник | |
| 26 | Ш***2 | Шайба | |
| 27 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 28 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 30 | П***E | Подшипник | |
| 31 | П***3 | Подшипник | |
| 32 | П***3 | Подшипник |
