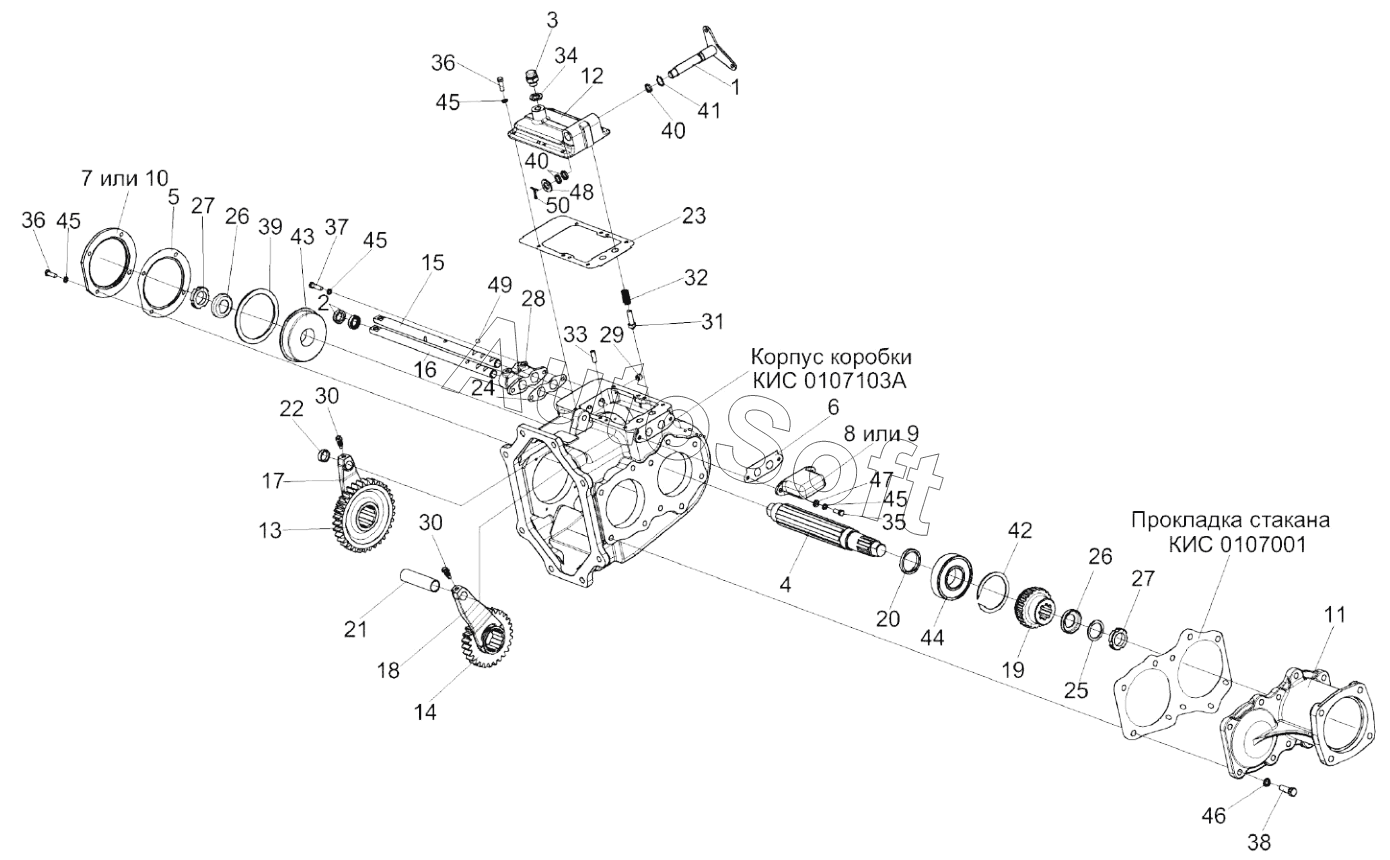

Каталог запасных частей к технике: Гомсельмаш КСК-600А (2020). Коробка передач КГС 0107020 (лист 2)
38
26
26
27
27
28
29
30
30
31
32
33
34
35
36
36
37
25
39
40
40
41
42
43
44
45
45
45
45
46
47
48
49
50
12
1
2
2
3
4
5
6
7
8
9
10
11
КГС 0107020
КГС 0107020
КГС 0107020
КГС 0107020
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0107020 | К***0 | Коробка передач | |
| 1 | К***А | Валик | |
| 2 | B***7 | Манжета | |
| 2 | C***G | Манжета | |
| 3 | Р***0 | Сапун | |
| 4 | К***8 | Вал | |
| 5 | К***А | Прокладка | |
| 6 | К***4 | Прокладка крышки штока | |
| 7 | К***7 | Крышка подшипника | |
| 8 | К***9 | Крышка | |
| 9 | К***1 | Крышка | |
| 10 | К***А | Крышка подшипника | |
| 11 | К***8 | Стакан | |
| 12 | К***1 | Крышка | |
| 13 | К***7 | Блок шестерен | |
| 14 | К***6 | Шестерня | |
| 15 | К***6 | Шток | |
| 16 | К***7 | Шток переключения II передачи | |
| 17 | К***1 | Вилка | |
| 18 | К***2 | Вилка | |
| 19 | К***3 | Полумуфта | |
| 20 | К***7 | Кольцо упорное | |
| 21 | К***3 | Ограничитель | |
| 22 | К***1 | Ограничитель | |
| 23 | 0***А | Прокладка | |
| 24 | 0***9 | Прокладка | |
| 25 | 4***8 | Кольцо | |
| 26 | 4***9 | Шайба замочная | |
| 27 | 4***А | Гайка | |
| 28 | К***1 | Кронштейн | |
| 29 | 6***0 | Пробка | |
| 30 | 6***Б | Болт штока | |
| 31 | 6***А | Фиксатор | |
| 32 | К***1 | Пружина | |
| 33 | 6***7 | Штифт | |
| 34 | Р***2 | Прокладка | |
| 35 | Б***6 | Болт М8-6ех20-7796 | |
| 36 | Б***6 | Болт М8-6ех25-7796 | |
| 37 | Б***6 | Болт | |
| 38 | Б***6 | Болт М12-6ех35-7796 | |
| 39 | К***3 | Кольцо упорное 110-2893 | |
| 40 | К***3 | Кольцо 016-020-25-2-2-18829/9833 | |
| 41 | К***2 | Кольцо В20-13942 | |
| 42 | К***0 | Кольцо В78-13940 | |
| 43 | П***3 | Подшипник | |
| 44 | П***8 | Подшипник 309-8338 | |
| 45 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 46 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 47 | Ш***1 | Шайба С.8.01-11371 | |
| 48 | Ш***1 | Шайба С.16.01-11371 | |
| 49 | Ш***к | Шарик | |
| 50 | Ш***7 | Шплинт 3,2х25-397 |
