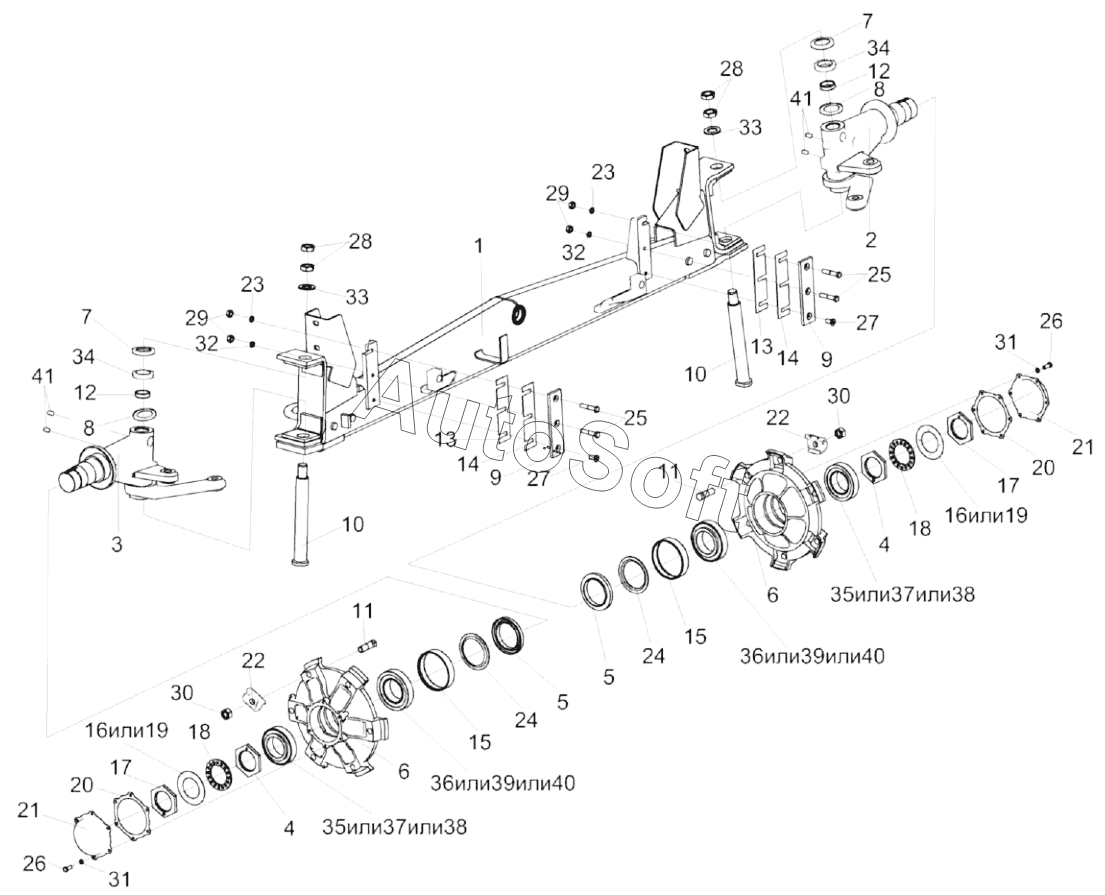

Каталог запасных частей к технике: Гомсельмаш КСК-600А (2020). Мост управляемых колес КГС 0109000 (установка ступиц)
КГС 0109000
КГС 0109000
1
2
3
4
4
5
5
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0109000 | К***0 | Мост управляемых колес | |
| 1 | К***0 | Балка | |
| 2 | К***А | Кулак поворотный | |
| 3 | К***1 | Кулак поворотный | |
| 4 | К***0 | Гайка | |
| 5 | М***2 | Манжета | |
| 5 | М***3 | Манжета | |
| 6 | К***1 | Ступица | |
| 7 | К***6 | Крышка | |
| 8 | К***7 | Обойма | |
| 9 | К***1 | Накладка | |
| 10 | К***2 | Шкворень | |
| 11 | К***9 | Болт | |
| 12 | К***2 | Втулка | |
| 13 | К***2 | Прокладка | |
| 14 | К***1 | Прокладка | |
| 15 | К***Б | Кольцо | |
| 16 | Н***3 | Шайба | |
| 17 | К***3 | Гайка | |
| 18 | К***9 | Шайба | |
| 19 | К***1 | Шайба | |
| 20 | К***4 | Прокладка | |
| 21 | К***2 | Крышка | |
| 22 | К***3 | Прижим | |
| 23 | К***1 | Шайба | |
| 24 | 8***5 | Кольцо предохранительное | |
| 25 | Б***6 | Болт | |
| 26 | Б***6 | Болт М8-6eх20-7796 | |
| 27 | В***5 | Винт | |
| 28 | Г***6 | Гайка М30х2-6G-2526 | |
| 29 | Г***5 | Гайка М10-6G-5915 | |
| 30 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 31 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 33 | Ш***1 | Шайба С.30.01-11371 | |
| 34 | П***2 | Подшипник | |
| 35 | П***5 | Подшипник | |
| 36 | П***6 | Подшипник | |
| 37 | П***А | Подшипник | |
| 38 | П***1 | Подшипник | |
| 39 | П***A | Подшипник | |
| 40 | П***1 | Подшипник | |
| 41 | М***3 | Масленка 1.2.Ц6-19853 |
