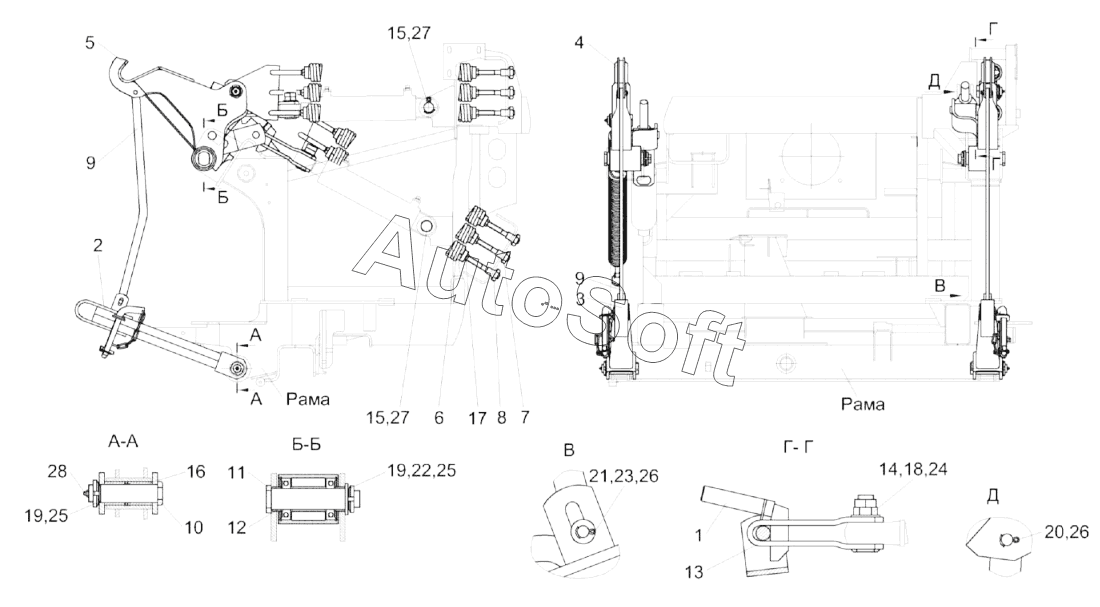

Каталог запасных частей к технике: Гомсельмаш КСК-600А (2020). Установка механизма вывешивания КГС-3-0141000
14
28
27
27
26
26
25
25
24
23
22
21
20
19
19
18
17
16
15
15
КГС-3-0141000
13
12
11
10
9
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС-3-0141000 | К***0 | Установка механизма вывешивания | |
| 1 | К***0 | Фиксатор | |
| 2 | К***0 | Балка упорная (левая) | |
| 3 | К***1 | Балка упорная | |
| 4 | К***0 | Крюк правый | |
| 5 | К***0 | Крюк левый | |
| 6 | К***5 | Пружина | |
| 7 | К***0 | Болт | |
| 8 | К***1 | Болт | |
| 9 | К***1 | Тяга | |
| 10 | К***1 | Палец | |
| 11 | К***1 | Палец | |
| 12 | К***1 | Кольцо | |
| 13 | К***А | Скоба | |
| 14 | К***А | Палец | |
| 15 | К***9 | Ось | |
| 16 | К***1 | Втулка | |
| 17 | Г***6 | Гайка М18Х1,5-6G-2526 | |
| 18 | Г***6 | Гайка | |
| 19 | Г***1 | Гайка | |
| 20 | О***0 | Ось | |
| 21 | О***0 | Ось | |
| 22 | Ш***0 | Шайба | |
| 23 | Ш***1 | Шайба C.12.01-11371 | |
| 24 | Ш***1 | Шайба | |
| 25 | Ш***2 | Шайба 33.01-11872 | |
| 26 | Ш***7 | Шплинт 3,2Х25-397 | |
| 27 | Ш***7 | Шплинт | |
| 28 | М***3 | Масленка 1.2.Ц6-19853 |
