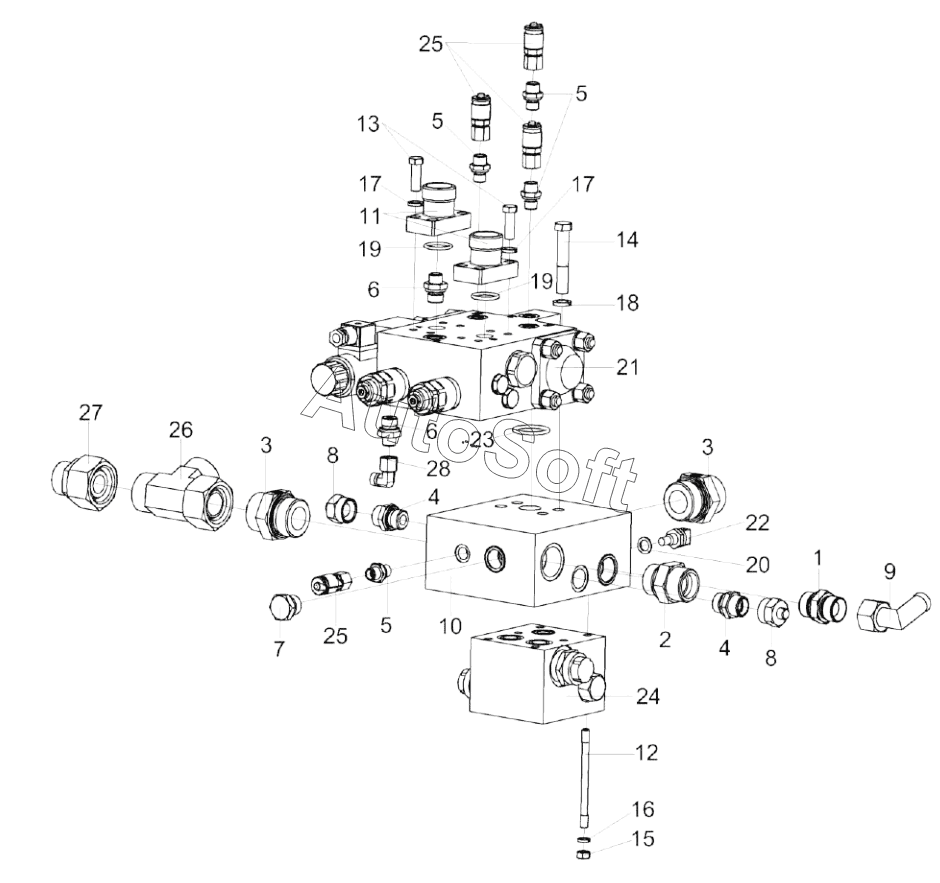

Каталог запасных частей к технике: Гомсельмаш KС-100 (2020). Гидроблок межколесной блокировки КС-100 КС-100-0601330
1
2
3
3
4
4
5
5
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
22
23
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-0601330 | К***0 | Гидроблок межколесной блокировки | |
| 1 | Г***2 | Штуцер | |
| 2 | Г***8 | Штуцер | |
| 3 | Г***2 | Штуцер | |
| 4 | Г***4 | Штуцер | |
| 5 | Г***1 | Штуцер | |
| 6 | Г***1 | Штуцер | |
| 7 | З***3 | Заглушка внутренняя | |
| 8 | З***4 | Заглушка | |
| 9 | К***0 | Угольник | |
| 10 | К***5 | Плита | |
| 11 | К***7 | Фланец | |
| 12 | К***9 | Шпилька | |
| 13 | Б***6 | Болт М10-6eХ30-7796 | |
| 14 | Б***6 | Болт | |
| 15 | Г***5 | Гайка М8-6G-5915 | |
| 16 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 18 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 19 | К***3 | Кольцо | |
| 20 | П***8 | Прокладка 12 М1-23358 | |
| 21 | G***4 | Гидроблок | |
| 22 | 1***8 | Датчик температуры | |
| 23 | Г***3 | Кольцо уплотнительное | |
| 24 | M***N | Коробка клапанная | |
| 25 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 26 | E***F | Тройник | |
| 27 | R***F | Переходник | |
| 28 | E***F | Угольник |
