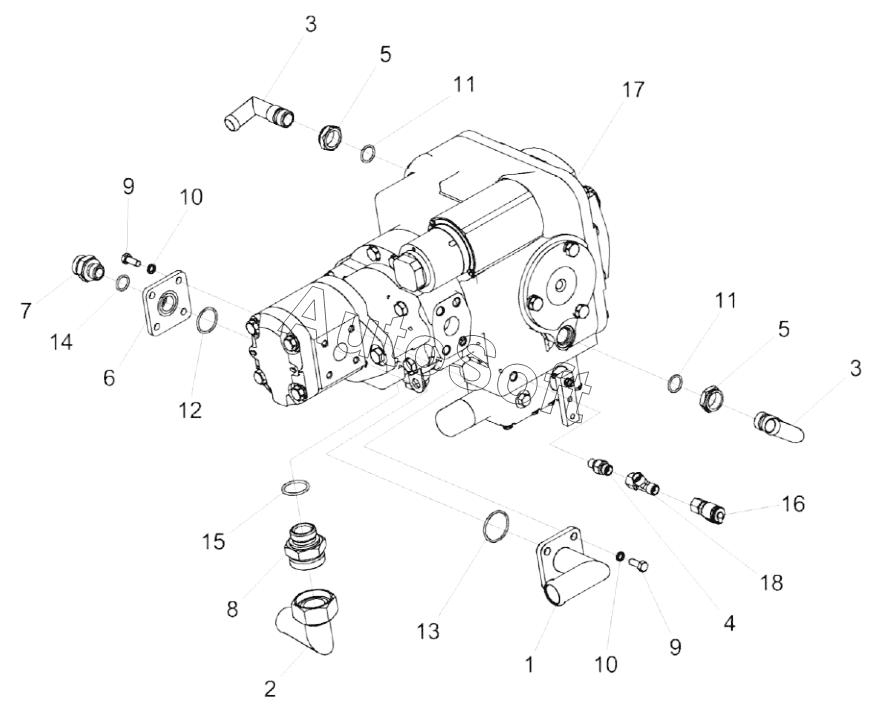

Каталог запасных частей к технике: Гомсельмаш KС-100 (2020). Гидронасос двухсекционный КС-100-0601110
9
9
18
17
16
15
14
13
12
11
11
10
10
8
7
6
5
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГША0624660-02 | Г***2 | Штуцер | |
| КС-100-061110 | К***0 | Гидронасос двухсекционный | |
| 1 | К***0 | Фланец | |
| 2 | М***0 | Угольник | |
| 3 | У***А | Угольник ввертный | |
| 4 | К***7 | Штуцер | |
| 5 | К***2 | Контргайка | |
| 6 | К***1 | Фланец | |
| 7 | К***4 | Штуцер | |
| 8 | Г***2 | Штуцер | |
| 9 | Б***6 | Болт | |
| 10 | Ш***2 | Шайба | |
| 11 | К***3 | Кольцо 019-023-25-2-2-18829/9833 | |
| 12 | К***3 | Кольцо 030-034-25-2-2-18829/9833 | |
| 13 | К***3 | Кольцо 038-042-25-2-2-18829/9833 | |
| 14 | К***R | Кольцо | |
| 15 | К***2 | Кольцо | |
| 16 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 17 | (***) | Тандем насосов | |
| 18 | E***F | Тройник |
