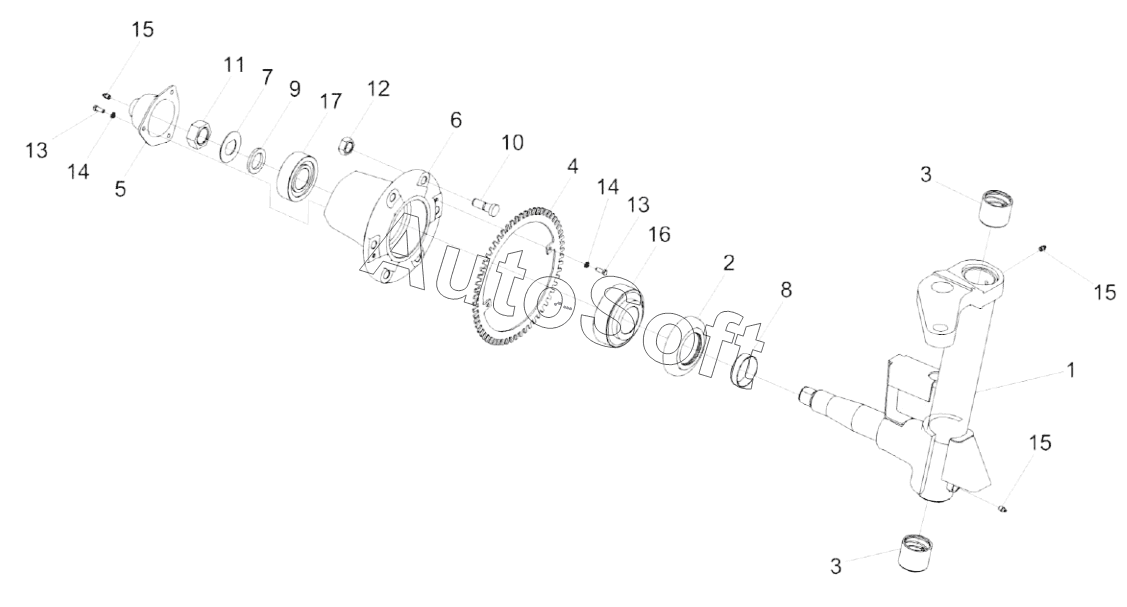

Каталог запасных частей к технике: Гомсельмаш KС-100 (2020). Мост управляемых колес КС-100-0109000 (кулак поворотный левый со ступицей)
8
17
16
15
15
15
14
14
13
13
12
11
10
9
КС-100-0109020-01
7
6
5
4
3
3
2
1
УЭС0109050-01
КС-100-0109050
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-0109020-01 | К***1 | Кулак поворотный | |
| КС-100-0109050 | К***0 | Ступица | |
| УЭС0109050-01 | У***1 | Ступица | |
| 1 | К***1 | Кулак поворотный | |
| 2 | Р***0 | Сальник с обоймой | |
| 3 | К***1 | Втулка | |
| 4 | К***3 | Звездочка | |
| 5 | У***1 | Крышка | |
| 6 | Р***В | Ступица | |
| 7 | Р***7 | Шайба | |
| 8 | Р***А | Кольцо сальника | |
| 9 | Р***Б | Втулка | |
| 10 | Р***Б | Болт | |
| 11 | Р***А | Гайка | |
| 12 | H***4 | Гайка | |
| 13 | Б***6 | Болт | |
| 14 | Ш***2 | Шайба | |
| 15 | М***3 | Масленка 1.2.Ц6-19853 | |
| 16 | П***5 | Подшипник 7610А-27365 | |
| 17 | П***5 | Подшипник 7613А-27365 |
