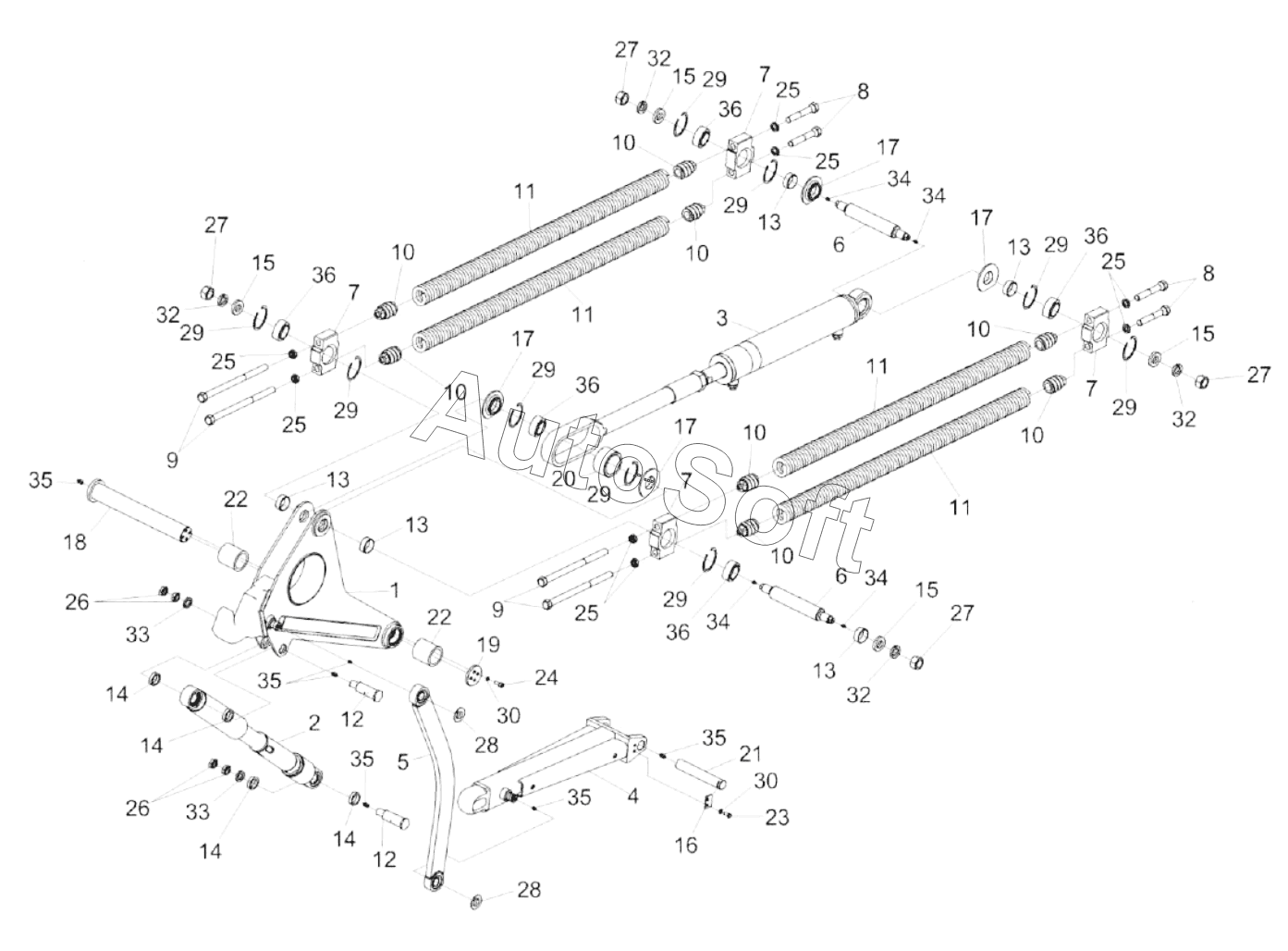

Каталог запасных частей к технике: Гомсельмаш KС-100 (2020). Установка механизма навески КС-100-0154000 (левая сторона)
27
27
27
27
17
17
17
17
18
19
20
21
22
22
23
24
25
25
25
25
25
25
26
26
16
28
28
29
29
29
29
29
29
29
29
29
30
30
31
32
32
32
32
33
33
34
34
34
34
35
35
35
35
35
36
36
36
36
36
6
6
КС-100-0154010
КС-100-0154010
КС-100-0154030
КС-100-0154030
КС-100-0154040
КС-100-0154040
КС-200-0104080
КС-200-0104080
1
2
3
4
5
КС-100-0154000
КС-100-0154000
7
7
7
7
8
8
9
9
10
10
10
10
10
10
10
10
11
11
11
11
12
12
13
13
13
13
13
14
14
14
14
15
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-0154000 | К***0 | Установка механизма навески | |
| КС-100-0154010 | К***0 | Рычаг | |
| КС-100-0154030 | К***0 | Опора | |
| КС-100-0154040 | К***0 | Пружина | |
| КС-200-0104080 | К***0 | Ролик | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Растяжка | |
| 3 | К***0 | Гидроцилиндр | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Штанга | |
| 6 | К***1 | Ось | |
| 7 | К***2 | Опора | |
| 8 | К***3 | Болт | |
| 9 | К***1 | Болт | |
| 10 | К***4 | Пробка | |
| 11 | К***5 | Пружина | |
| 12 | К***3 | Ось | |
| 13 | К***1 | Втулка | |
| 14 | К***8 | Втулка | |
| 15 | К***5 | Шайба | |
| 16 | К***6 | Пластина | |
| 17 | К***9 | Шайба | |
| 18 | К***5 | Ось | |
| 19 | К***6 | Шайба | |
| 20 | К***8 | Ролик | |
| 21 | К***7 | Ось | |
| 22 | К***1 | Втулка | |
| 23 | Б***6 | Болт М8-6eХ16-7796 | |
| 24 | В***8 | Винт | |
| 25 | Г***6 | Гайка М18Х1,5-6G-2526 | |
| 26 | Г***6 | Гайка | |
| 27 | Г***5 | Гайка | |
| 28 | К***0 | Кольцо | |
| 29 | К***1 | Кольцо В62-13941 | |
| 30 | Ш***2 | Шайба | |
| 31 | Ш***2 | Шайба 18.65Г-6402 | |
| 32 | Ш***2 | Шайба | |
| 33 | Ш***0 | Шайба | |
| 34 | М***3 | Масленка | |
| 35 | М***3 | Масленка 1.2.Ц6-19853 | |
| 36 | П***5 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
