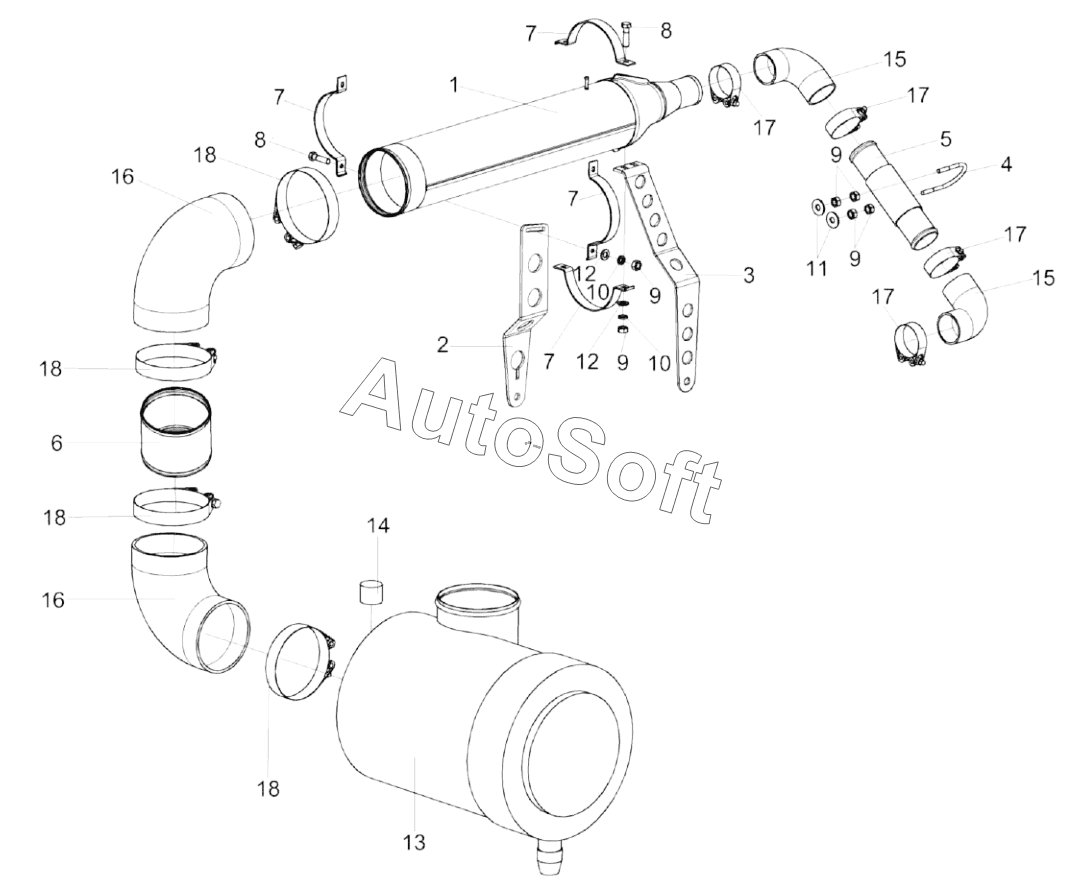

Каталог запасных частей к технике: Гомсельмаш KС-100 (2020). Установка воздухоочистителя КС-100-0116080 (лист 2)
1
2
3
4
5
6
7
7
7
7
8
8
9
9
9
9
10
10
11
12
12
13
14
15
15
16
16
17
17
17
17
18
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-0116080 | К***0 | Установка воздухоочистителя | |
| 1 | К***0 | Труба | |
| 2 | К***2 | Кронштейн | |
| 3 | К***3 | Кронштейн | |
| 4 | К***1 | Скоба | |
| 5 | К***1 | Труба | |
| 6 | К***7 | Патрубок | |
| 7 | К***1 | Хомут | |
| 8 | Б***6 | Болт М8-6eх30-7796 | |
| 9 | Г***5 | Гайка М8-6G-5915 | |
| 10 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 11 | Ш***8 | Шайба | |
| 12 | Ш***1 | Шайба | |
| 13 | G***2 | Воздухоочиститель | |
| 14 | Д***5 | Датчик сигнализатора засоренности воздушного фильтра | |
| 15 | П***0 | Патрубок | |
| 16 | П***5 | Патрубок | |
| 17 | G***2 | Хомут без компенсатора | |
| 18 | G***2 | Хомут без компенсатора |
