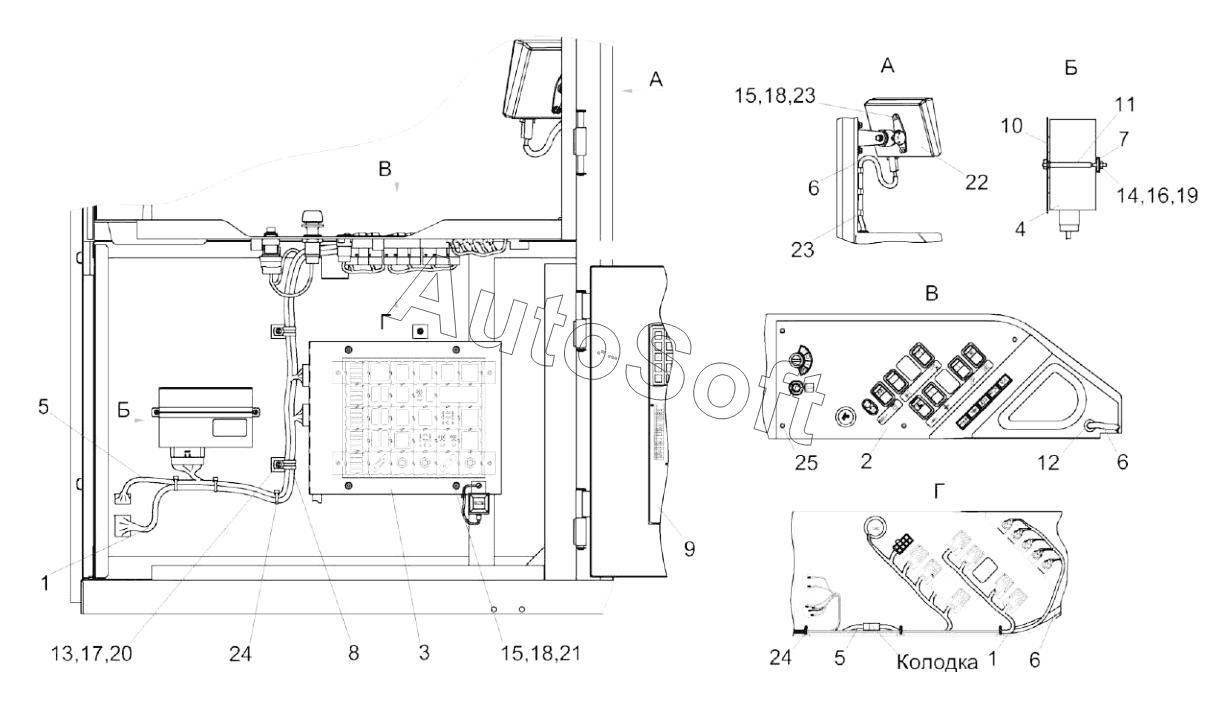

Каталог запасных частей к технике: Гомсельмаш KС-100 (2020). Установка электрооборудования пульта управления КС-100-0725000
13
25
24
24
23
23
22
21
20
19
18
18
17
16
15
15
14
КС-100-0725000
12
11
10
9
8
7
6
6
6
5
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-0725000 | К***0 | Установка электрооборудования пульта управления | |
| 1 | К***0 | Жгут пульта управления | |
| 2 | К***0 | Панель выключателей | |
| 3 | К***0 | Блок реле | |
| 4 | К***0 | Модуль бортинформатора | |
| 5 | К***0 | Жгут автоматики | |
| 6 | К***0 | Жгут терминала | |
| 7 | К***0 | Кронштейн | |
| 8 | К***0 | Хомут | |
| 9 | К***6 | Табличка | |
| 10 | К***3 | Прокладка | |
| 11 | К***5 | Шпилька | |
| 12 | К***А | Втулка | |
| 13 | В***3 | Винт | |
| 14 | Г***7 | Гайка М4-6G-5927 | |
| 15 | Г***5 | Гайка М6-6G-5915 | |
| 16 | Ш***2 | Шайба 4.65Г-6402 | |
| 17 | Ш***2 | Шайба 5.65Г-6402 | |
| 18 | Ш***2 | Шайба 6.65Г-6402 | |
| 19 | Ш***1 | Шайба | |
| 20 | Ш***1 | Шайба | |
| 21 | Ш***1 | Шайба | |
| 22 | Б***3 | Блок терминальный графический | |
| 23 | 9***1 | Крепление кабельное | |
| 24 | Л***а | Лента стяжная зубчатая | |
| 25 | 5***5 | Шуруп |
