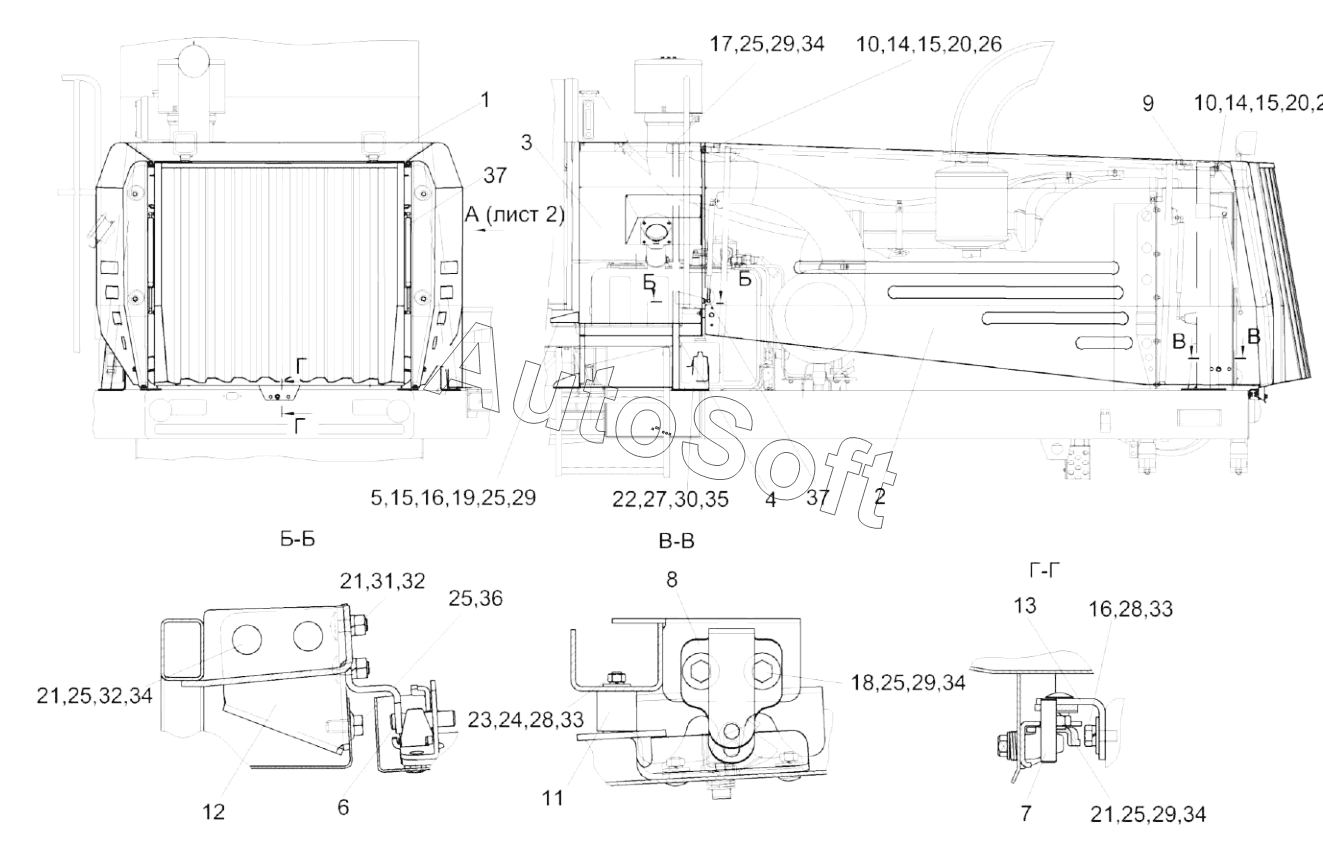

Каталог запасных частей к технике: Гомсельмаш KС-100 (2020). Установка капотов КС-100-0128000 (лист 1)
КС-100-0128000
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
15
15
16
16
17
18
19
20
20
21
21
21
22
23
24
25
25
25
25
25
25
26
27
28
28
29
29
29
29
30
31
32
32
33
33
34
34
34
34
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-0128000 | К***0 | Установка капотов | |
| 1 | К***0 | Крыша | |
| 2 | К***0 | Капот | |
| 3 | К***0 | Боковина | |
| 4 | К***0 | Стойка | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Фиксатор | |
| 7 | К***0 | Фиксатор | |
| 8 | К***0 | Фиксатор | |
| 9 | К***0 | Петля | |
| 10 | К***1 | Петля | |
| 11 | К***0 | Обойма | |
| 12 | К***8 | Кронштейн | |
| 13 | К***2 | Кронштейн | |
| 14 | К***5 | Шайба | |
| 15 | К***2 | Шайба | |
| 16 | Б***6 | Болт М8-6eх16-7796 | |
| 17 | Б***6 | Болт М8-6eх20-7796 | |
| 18 | Б***6 | Болт М8-6eх25-7796 | |
| 19 | Б***6 | Болт М10-6eх20-7796 | |
| 20 | Б***6 | Болт | |
| 21 | Б***2 | Болт | |
| 22 | Б***2 | Болт | |
| 23 | В***3 | Винт | |
| 24 | Г***5 | Гайка М6-6G-5915 | |
| 25 | Г***5 | Гайка М8-6G-5915 | |
| 26 | Г***5 | Гайка М10-6G-5915 | |
| 27 | Г***5 | Гайка М12-6G-5915 | |
| 28 | Ш***2 | Шайба | |
| 29 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 12.65Г-6402 | |
| 31 | Г***5 | Гайка М8-6G.8-5915 | |
| 32 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 33 | Ш***8 | Шайба | |
| 34 | Ш***8 | Шайба | |
| 35 | Ш***8 | Шайба | |
| 36 | Б***G | Болт | |
| 37 | 1***0 | Пружина газовая |
