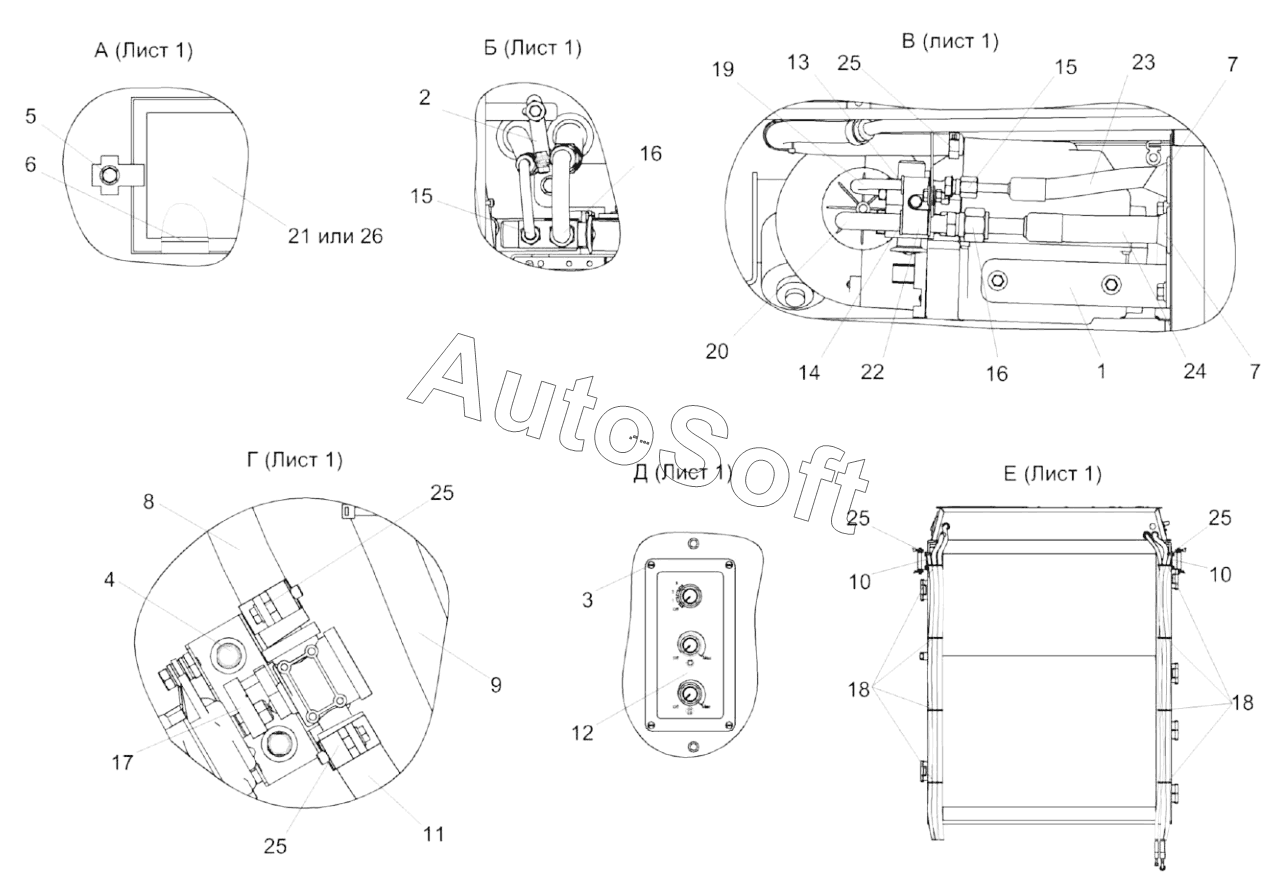

Каталог запасных частей к технике: Гомсельмаш KС-100 (2020). Установка испарителя КС-100-0121020 (лист 2)
13
26
25
25
25
25
25
24
23
22
21
20
19
18
18
17
16
16
15
15
14
КС-100-0121020
12
11
10
10
9
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-100-0121020 | К***0 | Установка испарителя | |
| 1 | К***0 | Установка блока испарительно- отопительного | |
| 2 | К***0 | Установка кронштейна | |
| 3 | К***0 | Установка блока управления | |
| 4 | К***0 | Установка крана отопителя | |
| 5 | К***0 | Установка прижима | |
| 6 | К***9 | Уплотнитель | |
| 7 | К***1 | Втулка | |
| 8 | К***5 | Рукав | |
| 9 | К***1 | Рукав 16х25-1,6-10362 | |
| 10 | К***7 | Рукав 12х20-1,6-10362 | |
| 11 | К***2 | Шланг | |
| 12 | 9***0 | Блок управления в сборе | |
| 13 | 0***0 | Втулка резиновая | |
| 14 | 0***0 | Втулка резиновая | |
| 15 | 0***0 | Кольцо уплотнительное 5/8 | |
| 16 | 0***0 | Кольцо уплотнительное 7/8 | |
| 17 | 1***0 | Кран отопителя с моторедуктором | |
| 18 | 2***2 | Лента стяжная | |
| 19 | 0***0 | Трубка 3/8 в сборе | |
| 20 | 0***0 | Трубка 5/8 в сборе | |
| 21 | П***0 | Фильтр приточного воздуха ПВ-470 | |
| 22 | 1***0 | Хомут трубок | |
| 23 | 0***0 | Хладонопровод | |
| 24 | 0***0 | Хладонопровод | |
| 25 | Х***2 | Хомут червячный | |
| 26 | В***4 | Элемент фильтрующий |
