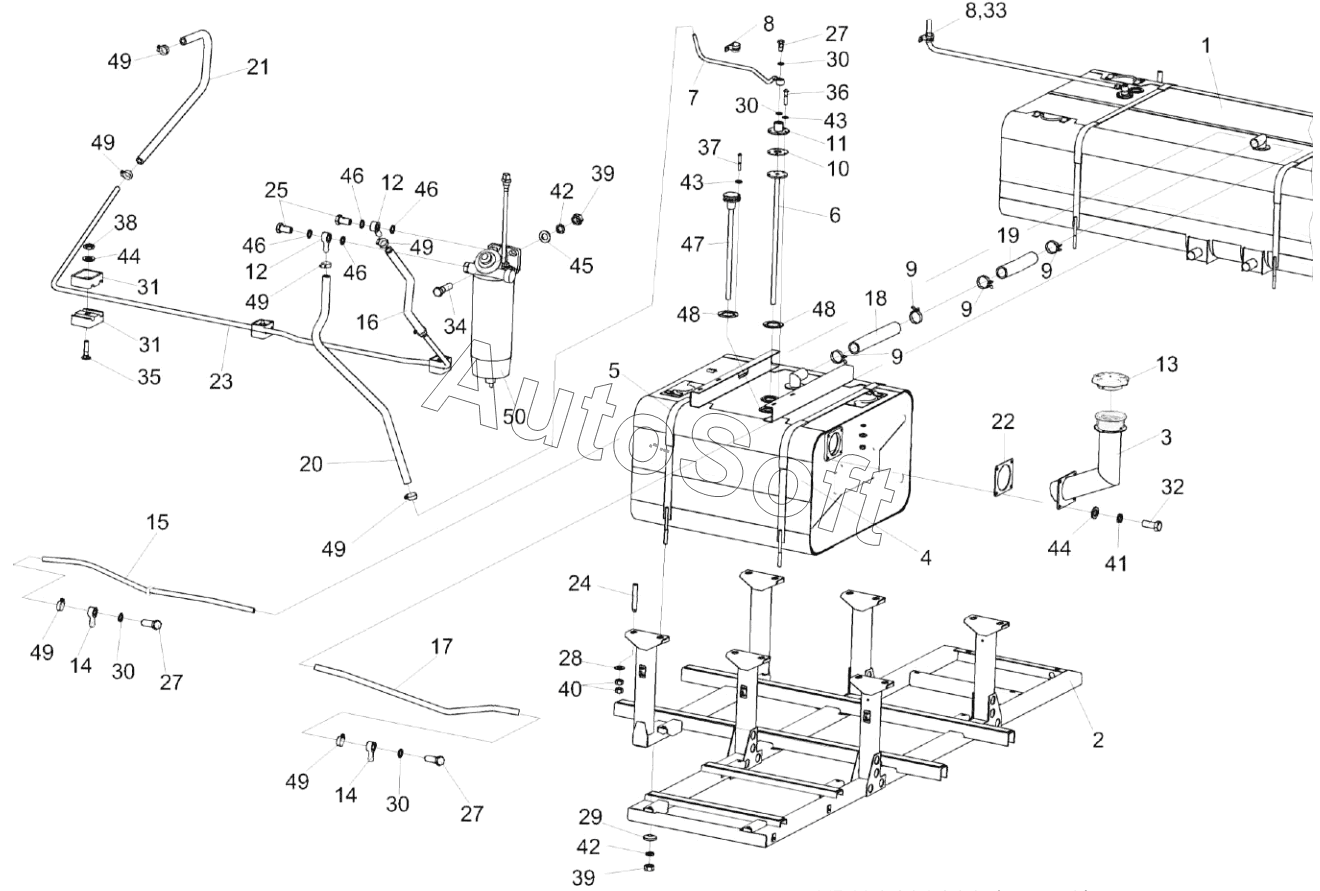

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Установка топливной системы КВК 0103000 (лист 2)
39
39
27
27
27
28
29
30
30
30
30
31
31
32
33
34
35
36
37
38
25
40
41
42
42
43
43
44
44
45
46
46
46
46
47
48
48
49
49
49
49
49
49
49
50
13
1
2
3
4
5
6
7
8
8
9
9
9
9
10
11
12
12
КВК 0103000
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК 0103000 | К***0 | Установка топливной системы | |
| 1 | К***0 | Бак топливный | |
| 2 | К***0 | Рамка | |
| 3 | К***0 | Горловина | |
| 4 | К***0 | Бак топливный | |
| 5 | К***0 | Хомут | |
| 6 | К***0 | Труба | |
| 7 | К***0 | Топливопровод | |
| 8 | К***7 | Хомут | |
| 9 | А***0 | Хомут стяжной | |
| 10 | К***0 | Клапан | |
| 11 | К***0 | Корпус | |
| 12 | К***0 | Штуцер | |
| 13 | К***0 | Крышка | |
| 14 | У***0 | Штуцер | |
| 15 | К***4 | Рукав 12х20-1,6-10362 | |
| 16 | К***7 | Рукав | |
| 17 | К***5 | Рукав | |
| 18 | Р***2 | Рукав | |
| 19 | К***5 | Рукав | |
| 20 | Р***3 | Рукав | |
| 21 | К***2 | Рукав | |
| 22 | К***3 | Прокладка | |
| 23 | К***8 | Топливопровод | |
| 24 | К***3 | Шпилька | |
| 25 | К***1 | Болт специальный | |
| 27 | К***А | Болт специальный | |
| 28 | К***1 | Шайба | |
| 29 | К***5 | Шайба | |
| 30 | У***1 | Шайба | |
| 31 | У***А | Брус | |
| 32 | Б***6 | Болт М8-6eх20-7796 | |
| 33 | Б***6 | Болт М8-6eх25-7796 | |
| 34 | Б***6 | Болт | |
| 35 | Б***2 | Болт | |
| 36 | В***3 | Винт | |
| 37 | В***3 | Винт | |
| 38 | Г***6 | Гайка М8-6G-2526 | |
| 39 | Г***5 | Гайка М12-6G-5915 | |
| 40 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 41 | Ш***2 | Шайба 8.65Г-6402 | |
| 42 | Ш***2 | Шайба 12.65Г-6402 | |
| 43 | Ш***1 | Шайба | |
| 44 | Ш***1 | Шайба | |
| 45 | Ш***1 | Шайба C.12.01-11371 | |
| 46 | П***8 | Прокладка | |
| 47 | Д***П | Датчик объема топлива | |
| 48 | 2***6 | Прокладка | |
| 49 | S***2 | Хомут червячный | |
| 50 | A***9 | Фильтр топливный |
