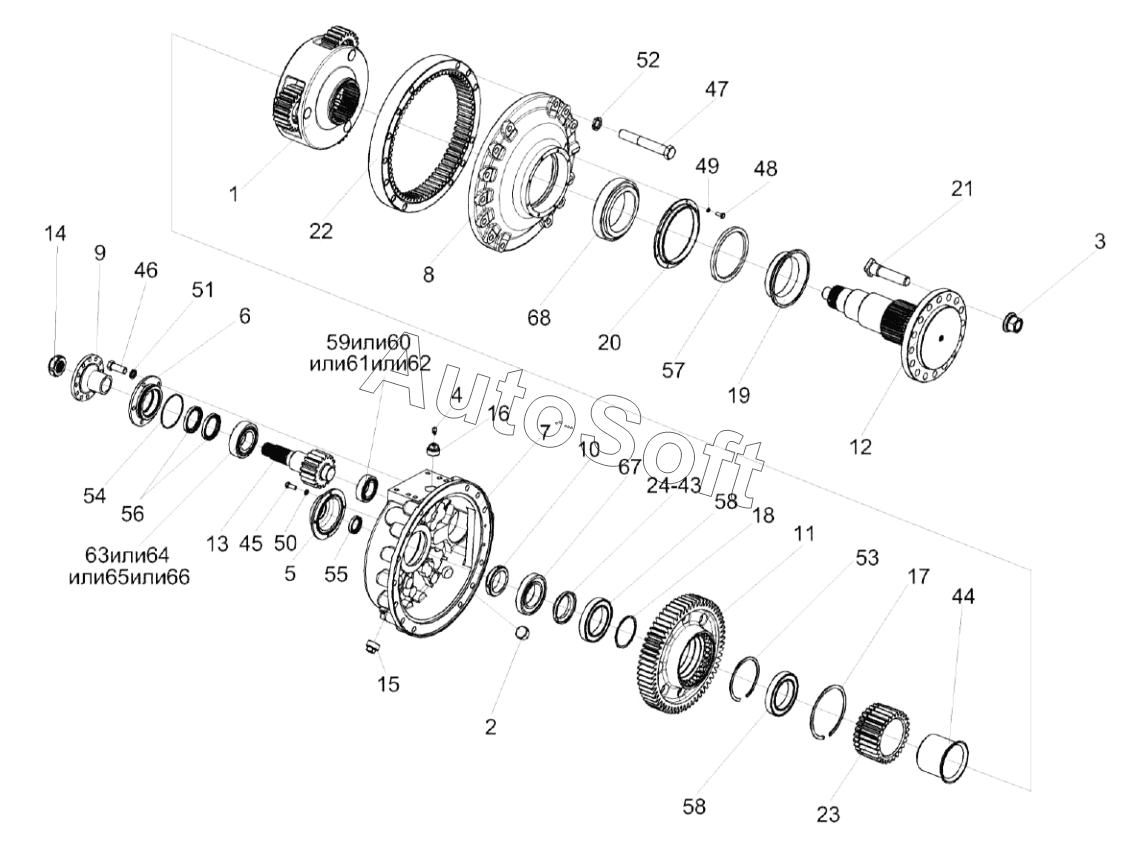

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Редуктор бортовой КВК 0106020-01 (зеркальное отражение)
42
51
50
49
48
47
46
45
44
43
52
41
40
39
38
37
36
35
34
61
68
68
67
66
65
64
63
62
33
60
59
58
58
57
56
55
54
53
6
14
13
12
11
10
9
8
7
15
5
4
3
2
1
КВК 0106260
КВК 0106160
КВК 0106140
24
32
31
30
29
28
27
26
25
КВК 0106020-01
23
22
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК 0106020-01 | К***1 | Редуктор бортовой | |
| КВК 0106140 | К***0 | Колесо зубчатое | |
| КВК 0106160 | К***0 | Крышка | |
| КВК 0106260 | К***0 | Крышка | |
| 1 | У***0 | Водило | |
| 2 | У***0 | Пробка | |
| 3 | У***2 | Гайка | |
| 4 | 3***А | Сапун | |
| 5 | К***4 | Крышка | |
| 6 | К***5 | Крышка | |
| 7 | К***1 | Корпус | |
| 8 | К***2 | Крышка | |
| 9 | К***А | Фланец | |
| 10 | К***1 | Гайка | |
| 11 | К***8 | Колесо зубчатое | |
| 12 | К***0 | Ось | |
| 13 | К***1 | Вал-шестерня | |
| 14 | К***3 | Гайка | |
| 15 | К***2 | Пробка | |
| 16 | К***1 | Пробка | |
| 17 | У***4 | Кольцо | |
| 18 | У***5 | Проставка | |
| 19 | К***5 | Проставка | |
| 20 | К***1 | Крышка | |
| 21 | У***2 | Болт | |
| 22 | У***2 | Шестерня эпициклическая | |
| 23 | У***4 | Шестерня солнечная | |
| 24 | У***8 | Проставка | |
| 25 | У***1 | Проставка | |
| 26 | У***2 | Проставка | |
| 27 | У***3 | Проставка | |
| 28 | У***4 | Проставка | |
| 29 | У***5 | Проставка | |
| 30 | У***6 | Проставка | |
| 31 | У***7 | Проставка | |
| 32 | У***8 | Проставка | |
| 33 | У***9 | Проставка | |
| 34 | У***0 | Проставка | |
| 35 | У***1 | Проставка | |
| 36 | У***2 | Проставка | |
| 37 | У***3 | Проставка | |
| 38 | У***4 | Проставка | |
| 39 | У***5 | Проставка | |
| 40 | У***6 | Проставка | |
| 41 | У***7 | Проставка | |
| 42 | У***8 | Проставка | |
| 43 | У***9 | Проставка | |
| 44 | У***4 | Проставка | |
| 45 | Б***6 | Болт | |
| 46 | Б***6 | Болт | |
| 47 | Б***6 | Болт | |
| 48 | Б***8 | Болт | |
| 49 | Ш***2 | Шайба | |
| 50 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 51 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 52 | Ш***2 | Шайба | |
| 53 | К***3 | Кольцо | |
| 54 | К***3 | Кольцо | |
| 55 | 2***2 | Манжета | |
| 56 | 1***2 | Манжета 1.2-65х90-1-8752 | |
| 57 | B***2 | Манжета | |
| 58 | 1***8 | Подшипник 120-8338 | |
| 59 | N***J | Подшипник NJ2210ECJ | |
| 60 | N***M | Подшипник NJ2210EM | |
| 61 | N***1 | Подшипник NJ2210-E-M1 | |
| 62 | N***W | Подшипник NJ2210EW | |
| 63 | N***J | Подшипник NJ2213ECJ | |
| 64 | N***M | Подшипник NJ2213EM | |
| 65 | N***1 | Подшипник NJ2213-E-M1 | |
| 66 | N***W | Подшипник NJ2213EW | |
| 67 | 3***Q | Подшипник 30216J2/Q | |
| 68 | 2***5 | Подшипник | |
| 68 | 3***X | Подшипник 32028X |
