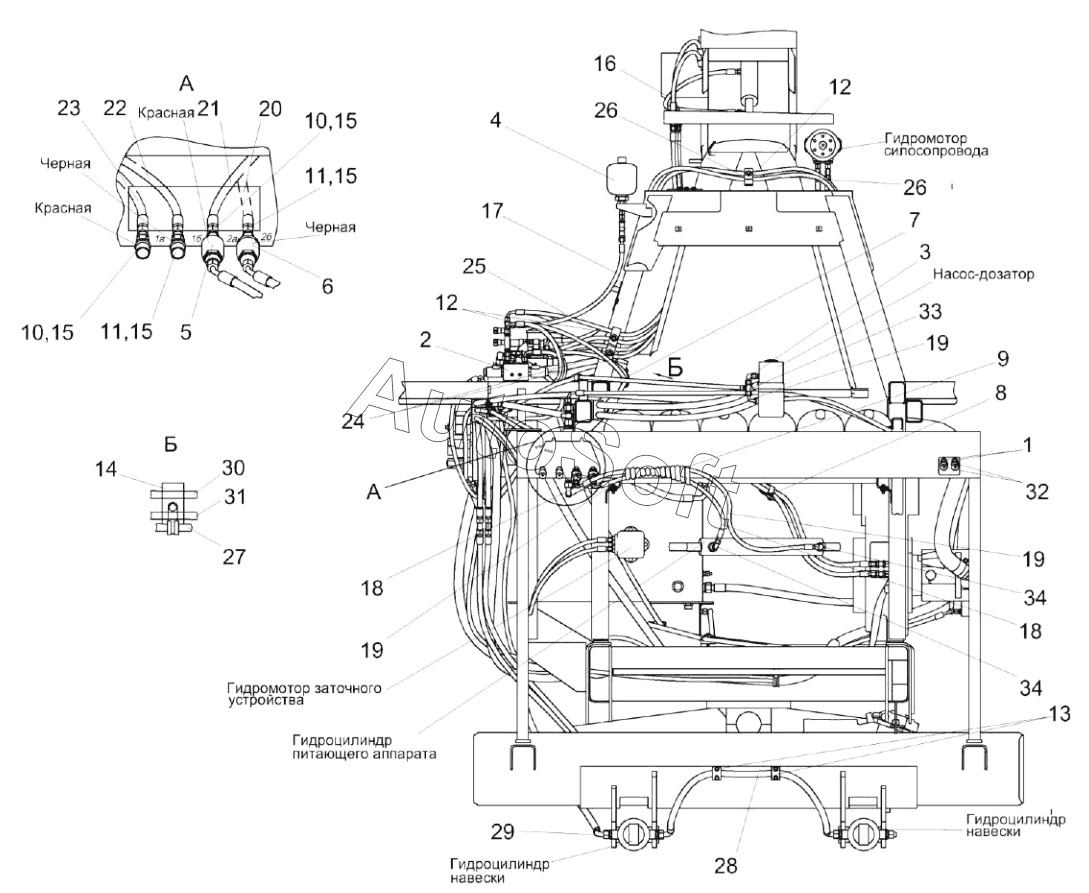

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Гидросистема рулевого управления и силовых гидроцилиндров КВК-2-0602000 (лист 4)
26
26
18
18
19
19
19
20
21
22
23
24
25
17
27
28
29
30
31
32
33
9
1
2
3
4
5
6
7
8
10
10
11
11
12
12
13
14
15
15
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-2-0602000 | К***0 | Гидросистема рулевого управления и силовых гидроцилиндров | |
| 1 | Г***1 | Штуцер | |
| 2 | К***0 | Гидроблок пятисекционный | |
| 3 | E***F | Угольник | |
| 4 | К***0 | Пневмогидроаккумулятор | |
| 5 | К***0 | Полумуфта | |
| 6 | К***1 | Полумуфта | |
| 7 | К***0 | Хомут | |
| 8 | К***4 | Хомут | |
| 9 | О***3 | Оплетка | |
| 10 | H***1 | Заглушка | |
| 11 | H***1 | Заглушка | |
| 12 | 2***H | Зажим | |
| 13 | 3***H | Зажим | |
| 14 | 3***H | Зажим | |
| 15 | H***4 | Муфта | |
| 16 | Р***° | Рукав высокого давления | |
| 17 | Р***0 | Рукав высокого давления | |
| 18 | Р***° | Рукав высокого давления | |
| 19 | Р***° | Рукав высокого давления | |
| 20 | Р***° | Рукав высокого давления | |
| 21 | Р***° | Рукав высокого давления | |
| 22 | Р***° | Рукав высокого давления | |
| 23 | Р***° | Рукав высокого давления | |
| 24 | Р***° | Рукав высокого давления | |
| 25 | Р***° | Рукав высокого давления | |
| 26 | Р***° | Рукав высокого давления | |
| 27 | Р***° | Рукав высокого давления | |
| 28 | Р***° | Рукав высокого давления | |
| 29 | Р***° | Рукав высокого давления | |
| 30 | Р***° | Рукав высокого давления | |
| 31 | Р***° | Рукав высокого давления | |
| 32 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 33 | E***F | Тройник |
