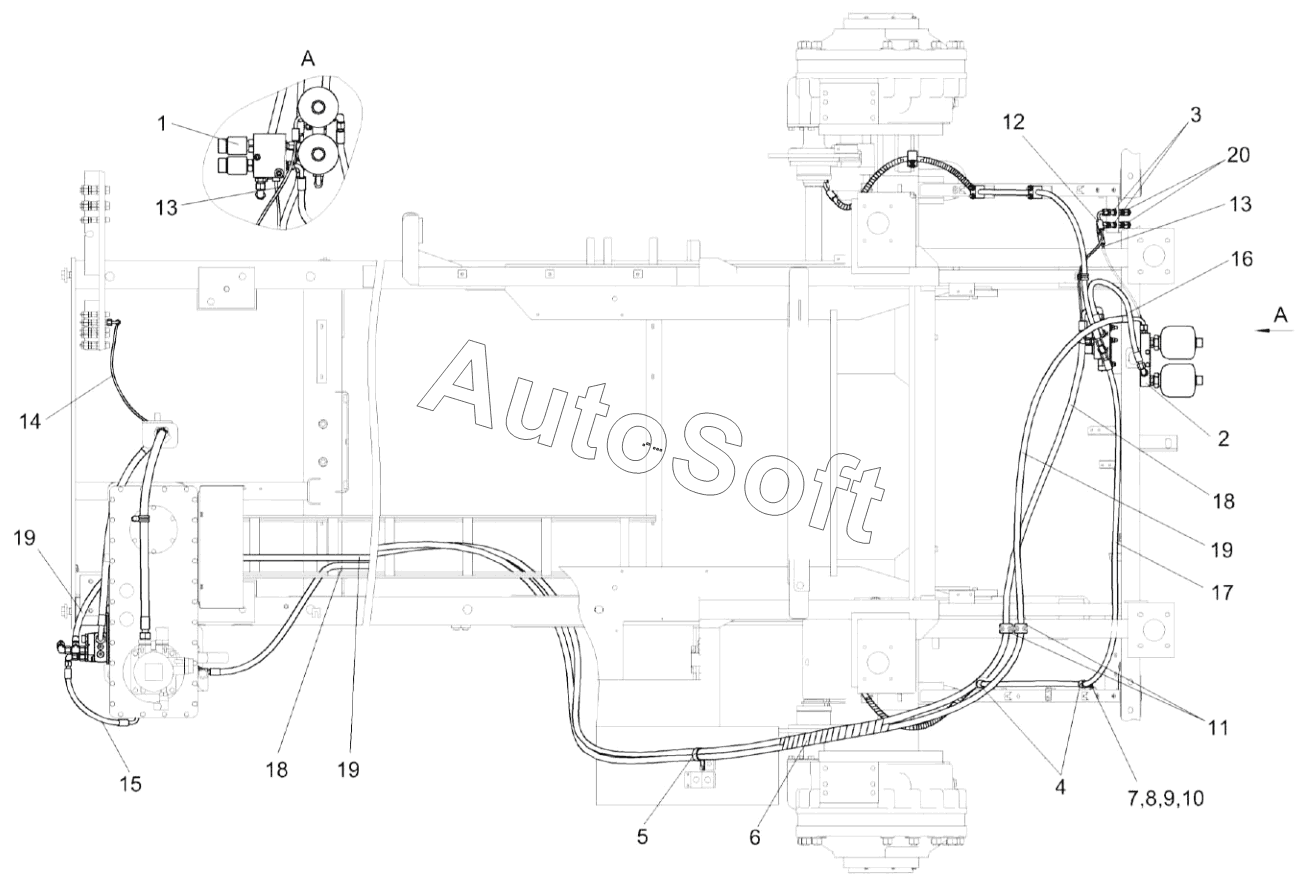

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Гидросистема привода стояночного тормоза КВК-2-0606000 (вид сверху)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
18
19
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК-2-0606000А | К***А | Гидросистема привода стояночного и динамического тормозов | |
| 1 | К***0 | Гидроблок стояночного тормоза | |
| 2 | К***0 | Блок пневмогидроаккумуляторов | |
| 3 | Г***1 | Штуцер | |
| 4 | К***1 | Хомут | |
| 5 | К***5 | Хомут | |
| 6 | О***3 | Оплетка | |
| 7 | Б***2 | Болт | |
| 8 | Г***5 | Гайка М8-6G-5915 | |
| 9 | Ш***2 | Шайба | |
| 10 | Ш***1 | Шайба C.10.01-11371 | |
| 11 | 2***H | Зажим | |
| 12 | Р***° | Рукав высокого давления | |
| 13 | Р***° | Рукав высокого давления | |
| 14 | Р***° | Рукав высокого давления | |
| 15 | Р***° | Рукав высокого давления | |
| 16 | К***0 | Трубопровод | |
| 17 | Р***° | Рукав высокого давления | |
| 18 | Р***° | Рукав высокого давления | |
| 19 | Р***° | Рукав высокого давления | |
| 20 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
