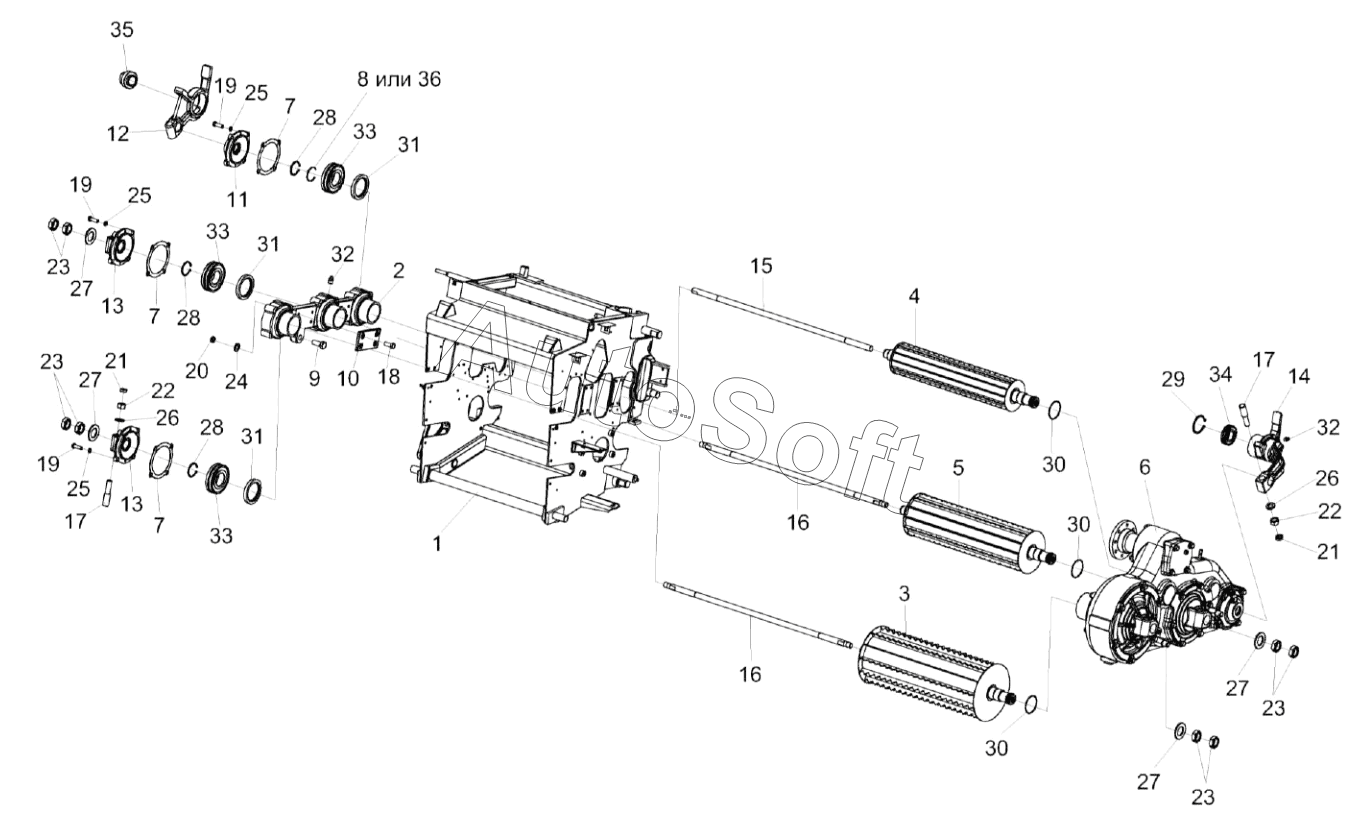

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Установка вальцев верхних
27
27
27
27
18
19
19
19
20
21
21
22
22
23
23
23
23
24
25
25
25
26
26
17
17
28
28
28
29
30
30
30
31
31
31
32
32
33
33
33
34
35
36
9
КВК 0111560
1
2
3
4
5
6
7
7
7
8
КВК 0111300А
10
11
12
13
13
13
13
13
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК 0111300А | К***А | Рычаг | |
| КВК 0111560 | К***0 | Рычаг | |
| 1 | К***0 | Рама | |
| 2 | К***9 | Рычаг | |
| 3 | К***0 | Валец верхний передний | |
| 4 | К***0 | Валец верхний задний | |
| 5 | К***0 | Валец средний верхний | |
| 6 | К***0 | Редуктор верхних вальцев | |
| 7 | К***5 | Прокладка | |
| 8 | К***8 | Лента | |
| 9 | К***7 | Палец | |
| 10 | К***6 | Накладка | |
| 11 | К***9 | Крышка | |
| 12 | К***4 | Рычаг | |
| 13 | К***3 | Крышка | |
| 13 | К***1 | Крышка | |
| 14 | К***А | Рычаг | |
| 15 | К***2 | Торсион | |
| 16 | К***1 | Торсион | |
| 17 | К***1 | Штифт | |
| 18 | Б***2 | Болт | |
| 19 | Б***6 | Болт | |
| 20 | Г***6 | Гайка | |
| 21 | Г***6 | Гайка М16-6G-2526 | |
| 22 | Г***5 | Гайка М16-6G-5915 | |
| 23 | Г***6 | Гайка М27х2-6G-2526 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 26 | Ш***1 | Шайба | |
| 27 | Ш***1 | Шайба | |
| 28 | К***2 | Кольцо В45-13942 | |
| 29 | К***3 | Кольцо | |
| 30 | К***3 | Кольцо | |
| 31 | 2***2 | Манжета 2.2-60х85-1-8752 | |
| 32 | М***3 | Масленка 1.2-19853 | |
| 33 | 2***E | Подшипник 21309E | |
| 34 | Ш***5 | Подшипник | |
| 35 | Y***F | Подшипник | |
| 36 | К***8 | Кольцо |
