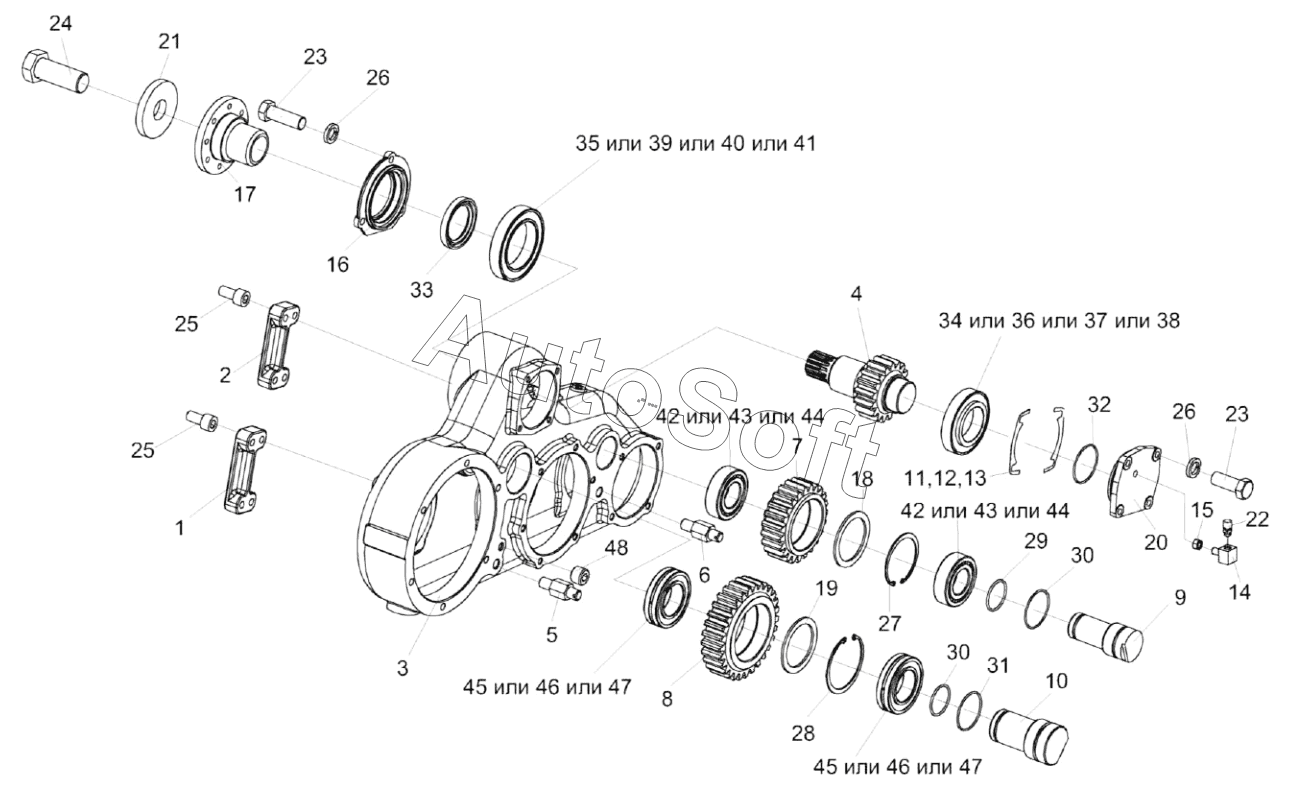

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Редуктор верхних вальцев КВК 0112100 (лист 2)
36
23
23
24
25
25
26
26
27
28
29
30
30
31
32
33
34
35
22
37
38
39
40
41
42
42
43
43
44
44
45
45
46
46
47
47
48
9
КВК 0112110
КВК 0112120
КВК 0112130
КВК 0112140
КВК 0114110
1
2
3
4
5
6
7
8
КВК 0112100
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК 0112100 | К***0 | Редуктор верхних вальцев | |
| КВК 0112110 | К***0 | Шестерня | |
| КВК 0112120 | К***0 | Шестерня | |
| КВК 0112130 | К***0 | Ось | |
| КВК 0112140 | К***0 | Ось | |
| КВК 0114110 | К***0 | Крышка | |
| 1 | К***4 | Платик | |
| 2 | К***1 | Платик | |
| 3 | К***1 | Корпус | |
| 4 | К***1 | Вал-шестерня | |
| 5 | К***7 | Палец | |
| 6 | К***1 | Палец | |
| 7 | К***4 | Шестерня | |
| 8 | К***7 | Шестерня | |
| 9 | К***1 | Ось | |
| 10 | К***2 | Ось | |
| 11 | К***2 | Прокладка | |
| 12 | К***1 | Прокладка | |
| 13 | К***2 | Прокладка | |
| 14 | К***8 | Штуцер | |
| 15 | К***4 | Гайка | |
| 16 | К***2 | Крышка | |
| 17 | К***4 | Фланец | |
| 18 | К***2 | Шайба | |
| 19 | К***1 | Шайба | |
| 20 | Ж***1 | Крышка | |
| 21 | 0***2 | Шайба | |
| 22 | 3***А | Сапун | |
| 23 | Б***6 | Болт | |
| 24 | Б***6 | Болт | |
| 25 | В***8 | Винт | |
| 26 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 27 | К***3 | Кольцо В80-13943 | |
| 28 | К***3 | Кольцо | |
| 29 | К***3 | Кольцо | |
| 30 | К***3 | Кольцо | |
| 31 | К***3 | Кольцо | |
| 32 | К***3 | Кольцо | |
| 33 | 1***2 | Манжета 1.2-55х80-1-8752 | |
| 34 | 7***5 | Подшипник 7210А-27365 | |
| 35 | 7***5 | Подшипник | |
| 36 | 3***A | Подшипник | |
| 37 | 3***A | Подшипник | |
| 38 | 3***Q | Подшипник | |
| 39 | 3***A | Подшипник | |
| 40 | 3***A | Подшипник | |
| 41 | 3***Q | Подшипник | |
| 42 | N***J | Подшипник | |
| 43 | N***W | Подшипник | |
| 44 | N***E | Подшипник | |
| 45 | N***J | Подшипник NJ2210ECJ | |
| 46 | N***W | Подшипник NJ2210EW | |
| 47 | N***E | Подшипник | |
| 48 | П***4 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
