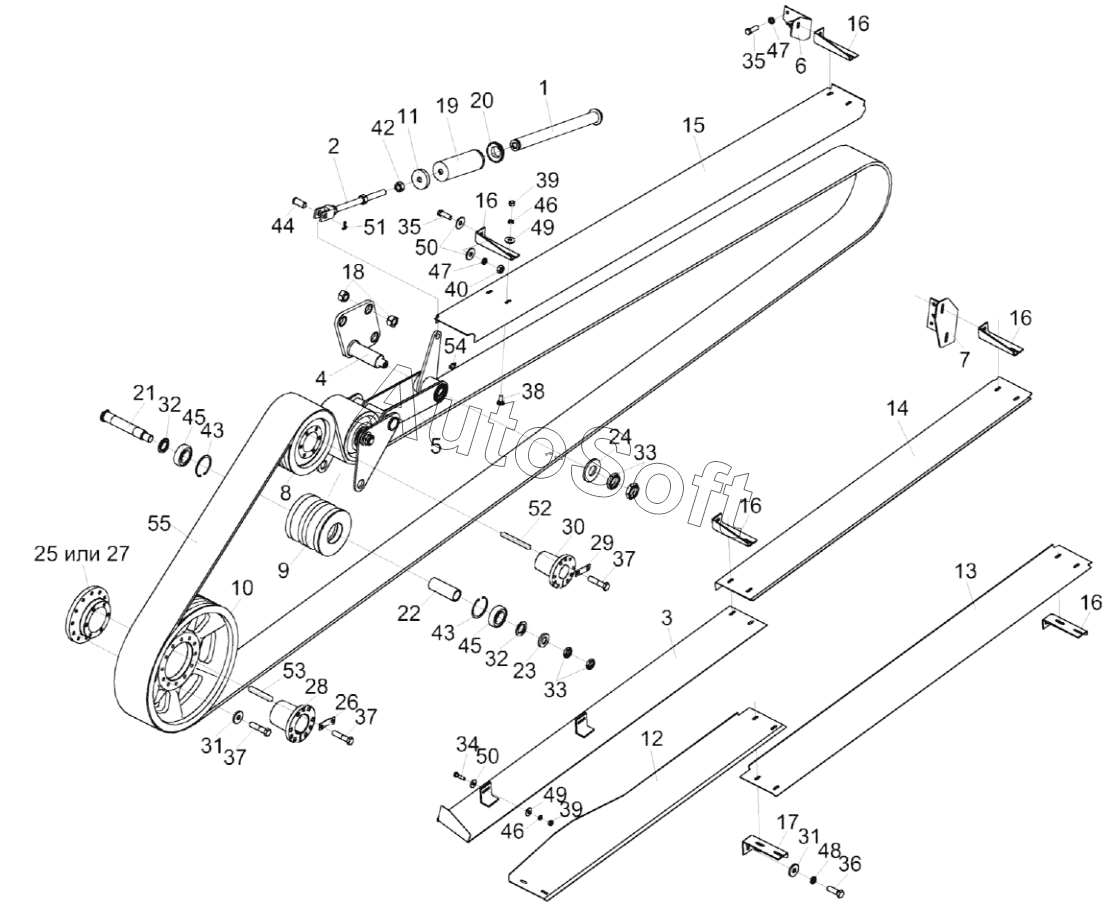

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Привод измельчающего барабана КВК 0130000А
44
29
30
31
31
32
32
33
33
34
35
35
36
37
37
37
38
39
39
40
42
43
43
43
43
43
43
28
45
45
45
45
45
45
45
45
45
45
45
45
46
46
47
47
48
49
49
50
50
51
52
53
54
55
13
КВК 0130030
КВК 0130110
1
2
3
4
5
6
7
8
9
10
11
12
КВК 0130000А
14
15
16
16
16
16
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК 0130000А | К***А | Привод измельчающего барабана | |
| КВК 0130030 | К***0 | Шкив | |
| КВК 0130110 | К***0 | Ролик | |
| 1 | К***0 | Гильза | |
| 2 | К***0 | Вилка | |
| 3 | К***0 | Щиток | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Рычаг | |
| 6 | К***0 | Кронштейн | |
| 7 | К***0 | Кронштейн | |
| 8 | К***1 | Шкив | |
| 9 | К***2 | Ролик | |
| 10 | К***5 | Шкив | |
| 11 | К***8 | Опора | |
| 12 | К***1 | Щиток | |
| 13 | К***2 | Щиток | |
| 14 | К***4 | Щиток | |
| 15 | К***5 | Щиток | |
| 16 | К***1 | Кронштейн | |
| 17 | К***2 | Кронштейн | |
| 18 | K***4 | Гайка | |
| 19 | K***8 | Пружина | |
| 20 | К***6 | Опора | |
| 21 | K***7 | Ось | |
| 22 | К***4 | Втулка | |
| 23 | К***9 | Шайба | |
| 24 | К***1 | Шайба | |
| 25 | К***4 | Фланец | |
| 26 | К***7 | Пластина | |
| 27 | К***4 | Фланец | |
| 28 | К***6 | Ступица | |
| 29 | К***А | Пластина | |
| 30 | К***9 | Ступица | |
| 31 | К***2 | Шайба | |
| 32 | П***9 | Шайба | |
| 33 | П***5 | Гайка специальная | |
| 34 | Б***6 | Болт М8-6eх30-7796 | |
| 35 | Б***6 | Болт | |
| 36 | Б***6 | Болт | |
| 37 | Б***6 | Болт | |
| 38 | Б***2 | Болт | |
| 39 | Г***5 | Гайка М8-6G-5915 | |
| 40 | Г***5 | Гайка М10-6G-5915 | |
| 42 | Г***5 | Гайка М20-6G-5915 | |
| 43 | К***1 | Кольцо | |
| 43 | К***3 | Кольцо В80-13943 | |
| 44 | О***0 | Ось | |
| 45 | 6***3 | Подшипник 6307-2R S1/C3 | |
| 45 | 6***3 | Подшипник | |
| 45 | 6***3 | Подшипник | |
| 45 | 6***3 | Подшипник | |
| 46 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 47 | Ш***2 | Шайба 10.65Г-6402 | |
| 48 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 49 | Ш***8 | Шайба | |
| 50 | Ш***8 | Шайба | |
| 51 | Ш***7 | Шплинт | |
| 52 | Ш***0 | Шпонка | |
| 53 | Ш***0 | Шпонка | |
| 54 | М***3 | Масленка 1.2-19853 | |
| 55 | Р***a | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
