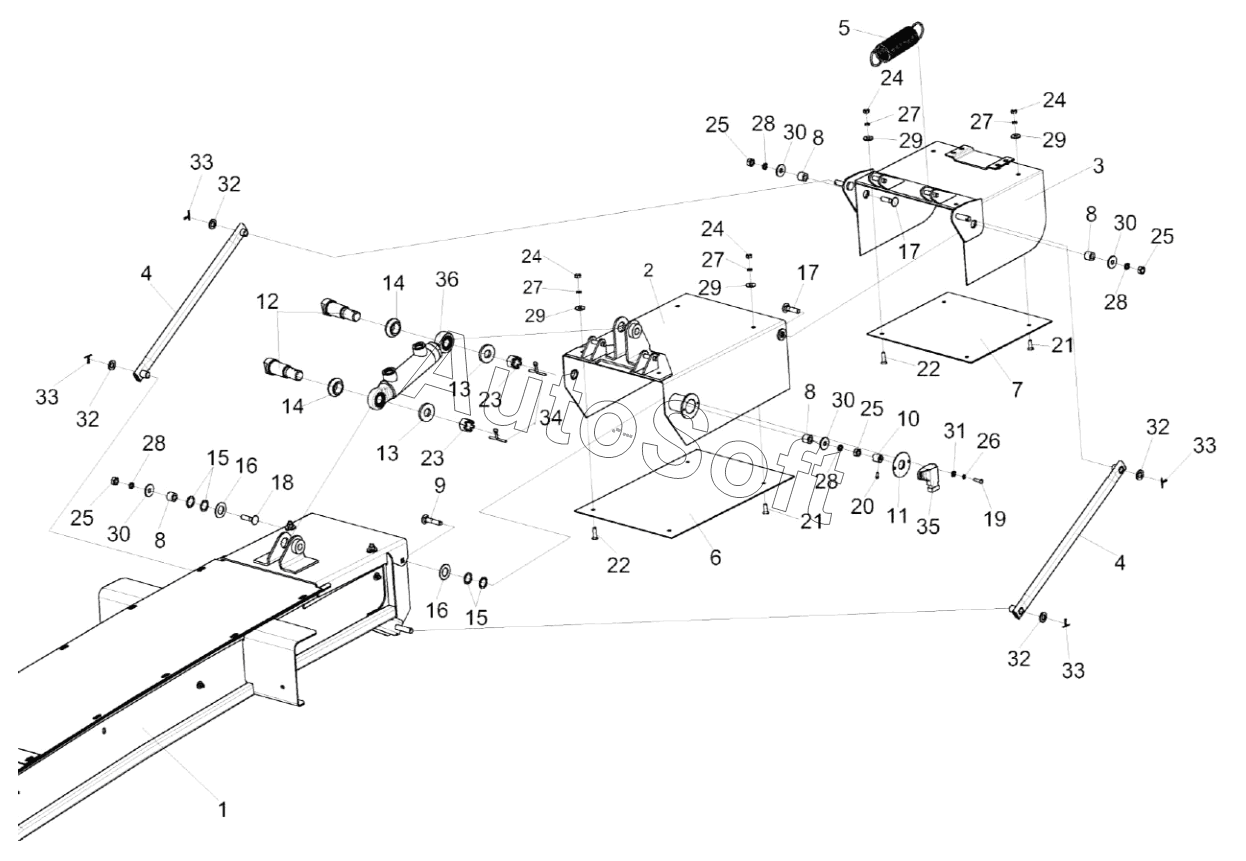

Каталог запасных частей к технике: Гомсельмаш КВК-8060 (2021). Силосопровод КВК 0144000 (лист 1)
27
27
27
27
18
19
20
21
21
22
22
23
23
24
24
24
24
25
25
25
25
26
17
17
28
28
28
28
29
29
29
29
30
30
30
30
31
32
32
32
32
33
33
33
33
34
35
36
8
8
8
8
КВК 0144130
КВК 0144130
КВК 0144080
КВК 0144080
1
2
3
4
4
5
6
7
КВК 0144000
КВК 0144000
9
10
11
12
13
13
14
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК 0144000 | К***0 | Силосопровод | |
| КВК 0144080 | К***0 | Козырек | |
| КВК 0144130 | К***0 | Козырек средний | |
| 1 | К***0 | Трубопровод | |
| 2 | К***0 | Козырек средний | |
| 3 | К***0 | Козырек | |
| 4 | К***0 | Тяга | |
| 5 | П***7 | Пружина | |
| 6 | К***1 | Накладка | |
| 7 | К***3 | Накладка | |
| 8 | К***8 | Втулка | |
| 9 | К***2 | Болт | |
| 10 | К***3 | Втулка | |
| 11 | К***4 | Проставка | |
| 12 | К***3 | Ось | |
| 13 | 0***2 | Шайба | |
| 14 | K***4 | Бонка | |
| 15 | К***Б | Прокладка | |
| 16 | П***1 | Шайба | |
| 17 | Б***2 | Болт | |
| 18 | Б***2 | Болт | |
| 19 | В***3 | Винт | |
| 20 | В***3 | Винт | |
| 21 | В***5 | Винт | |
| 22 | В***5 | Винт | |
| 23 | Г***8 | Гайка | |
| 24 | Г***5 | Гайка М6-6G-5915 | |
| 25 | Г***5 | Гайка М10-6G-5915 | |
| 26 | Ш***2 | Шайба 4.65Г-6402 | |
| 27 | Ш***2 | Шайба | |
| 28 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 29 | Ш***8 | Шайба | |
| 30 | Ш***8 | Шайба | |
| 31 | Ш***1 | Шайба | |
| 32 | Ш***1 | Шайба C.12.01-11371 | |
| 33 | Ш***7 | Шплинт 3,2х20-397 | |
| 34 | Ш***7 | Шплинт 4х50-397 | |
| 35 | Д***5 | Датчик угла поворота | |
| 36 | В***4 | Гидроцилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
