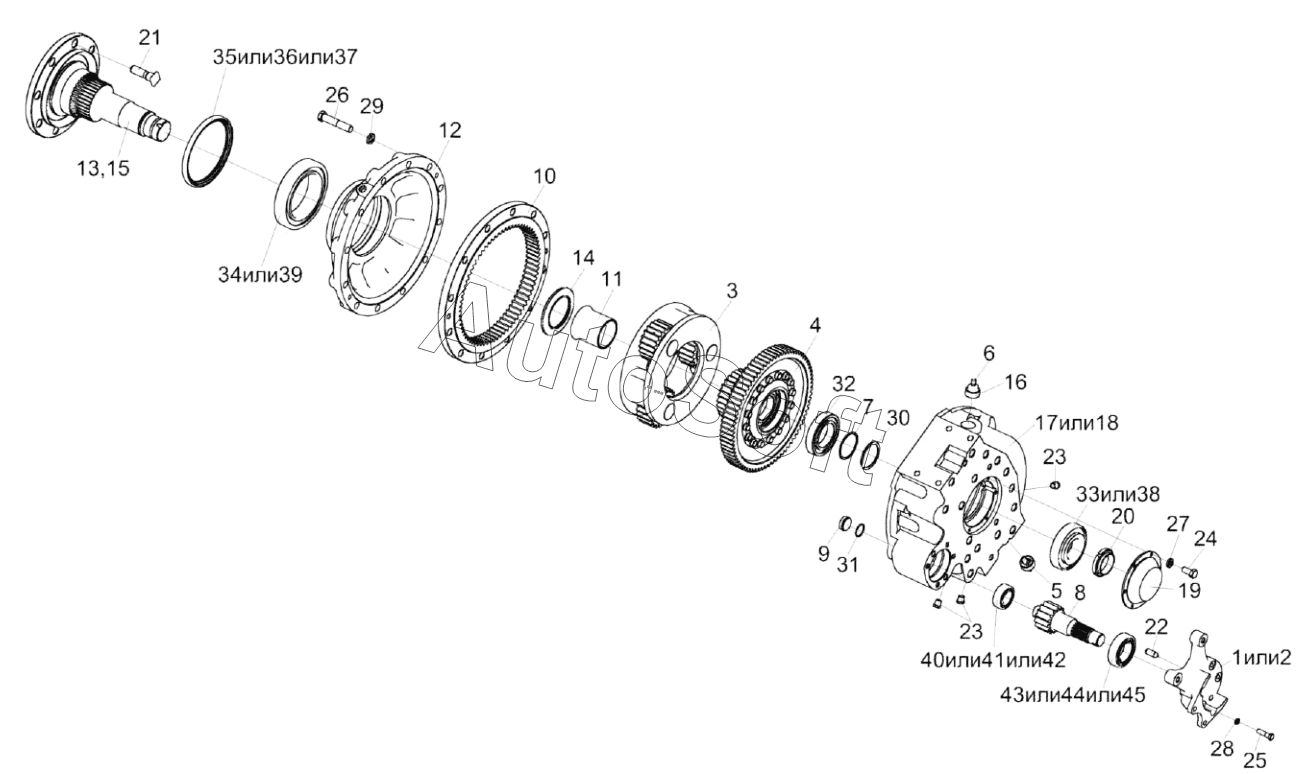

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Редуктор бортовой КЗК-12А-12-0107020 (изображено) и КЗК-12А-12-0107020-01 (зеркальное отображение)
34
23
23
24
25
26
27
28
29
30
31
32
33
22
35
36
37
38
39
40
41
42
43
44
45
10
КЗК-12А-12-0107020-01
КЗК-10-0107260
1
2
3
4
5
6
7
8
9
КЗК-12А-12-0107020
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-10-0107260 | К***0 | Ось колеса | |
| КЗК-12А-12-0107020 | К***0 | Редуктор бортовой | |
| КЗК-12А-12-0107020-01 | К***1 | Редуктор бортовой | |
| 1 | К***0 | Кронштейн | |
| 2 | К***1 | Кронштейн | |
| 3 | К***0 | Водило | |
| 4 | К***0 | Колесо | |
| 5 | У***0 | Пробка | |
| 6 | 3***А | Сапун | |
| 7 | К***3 | Шайба | |
| 8 | К***1 | Вал-шестерня | |
| 9 | К***6 | Пробка | |
| 10 | К***7 | Шестерня | |
| 11 | К***1 | Втулка | |
| 12 | К***1 | Крышка | |
| 13 | К***0 | Ось | |
| 14 | К***4 | Проставка | |
| 15 | К***7 | Проставка | |
| 16 | К***1 | Пробка | |
| 17 | У***1 | Корпус | |
| 18 | У***1 | Корпус | |
| 19 | У***2 | Крышка | |
| 20 | У***8 | Гайка | |
| 21 | 3***1 | Болт специальный | |
| 22 | 3***6 | Штифт | |
| 23 | 3***3 | Пробка | |
| 24 | Б***6 | Болт М8-6gх16-7796 | |
| 25 | Б***6 | Болт | |
| 26 | Б***6 | Болт | |
| 27 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 28 | Ш***2 | Шайба 12 65Г-6402 | |
| 29 | Ш***2 | Шайба 20Т 65Г-6402 | |
| 30 | К***0 | Кольцо | |
| 31 | К***3 | Кольцо | |
| 32 | П***8 | Подшипник 215-8338 | |
| 33 | П***5 | Подшипник | |
| 34 | П***5 | Подшипник | |
| 35 | М***) | Манжета | |
| 36 | У***R | Уплотнение | |
| 37 | М***2 | Манжета | |
| 38 | П***Q | Подшипник | |
| 39 | П***X | Подшипник | |
| 40 | П***J | Подшипник | |
| 41 | П***1 | Подшипник | |
| 42 | П***M | Подшипник | |
| 43 | П***J | Подшипник | |
| 44 | П***M | Подшипник | |
| 45 | П***1 | Подшипник |
