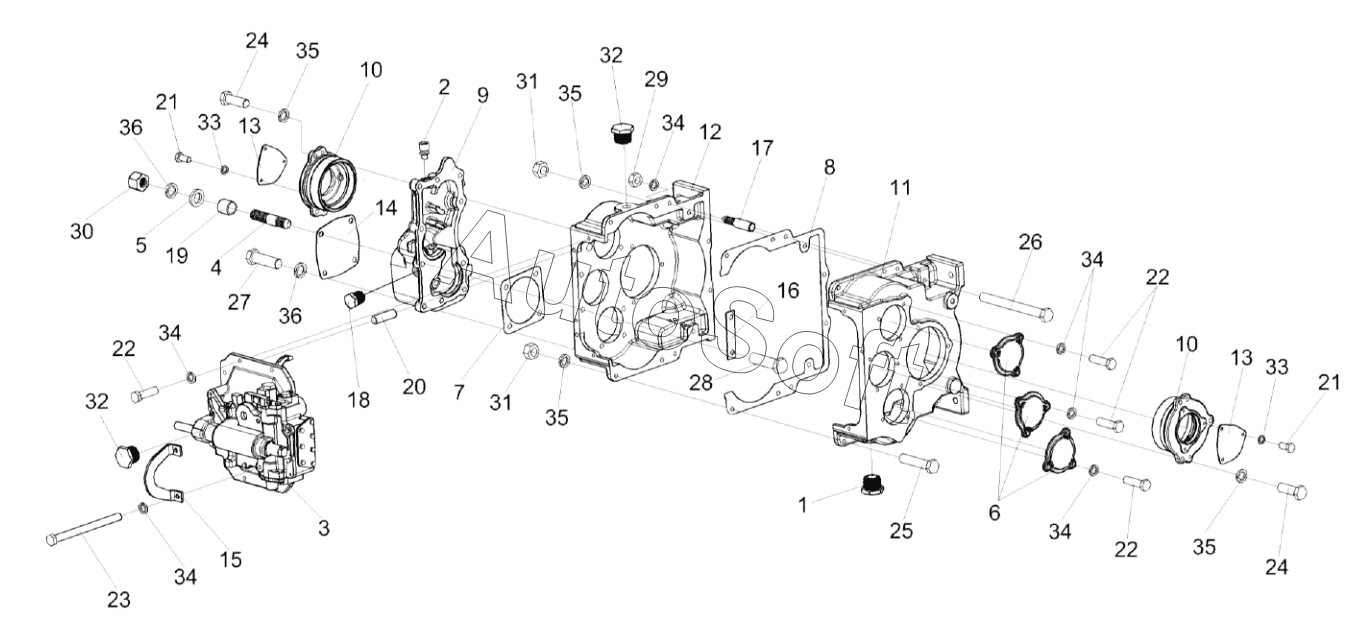

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800 (2021). Коробка передач КЗК-12А-12-0107030 (корпус, крышки)
27
18
19
20
21
21
22
22
22
23
24
24
25
26
17
28
29
30
31
31
32
32
33
33
34
34
34
34
34
35
35
35
35
36
36
8
КЗК-12А-12-0107120
КЗК-812-0107260
1
2
3
4
5
6
7
КЗК-12А-12-0107030
9
10
10
11
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12А-12-0107030 | К***0 | Коробка передач | |
| КЗК-12А-12-0107120 | К***0 | Корпус | |
| КЗК-812-0107260 | К***0 | Корпус | |
| 1 | У***0 | Пробка | |
| 2 | 3***А | Сапун | |
| 3 | К***0 | Механизм переключения передач | |
| 4 | Р***Б | Шпилька | |
| 5 | У***3 | Шайба | |
| 6 | 3***9 | Крышка | |
| 7 | 3***9 | Прокладка гидромотора | |
| 8 | 3***5 | Прокладака корпуса коробки диапазонов | |
| 9 | 3***1 | Корпус установки гидромотора | |
| 10 | 3***1 | Стакан установки дифференциала | |
| 11 | 3***1 | Корпус коробки диапазонов правый | |
| 12 | 3***1 | Корпус коробки диапазонов левый | |
| 13 | 3***9 | Крышка | |
| 14 | 3***1 | Крышка | |
| 15 | 3***8 | Кронштейн | |
| 16 | 3***8 | Пластина стопорная | |
| 17 | 3***3 | Штифт корпуса коробки диапазонов | |
| 18 | 3***3 | Пробка | |
| 19 | 3***6 | Втулка | |
| 20 | 3***4 | Штифт установочный | |
| 21 | Б***6 | Болт М8-6ех16-7796 | |
| 22 | Б***6 | Болт М10-6ех35-7796 | |
| 23 | Б***6 | Болт | |
| 24 | Б***6 | Болт М12-6ех35-7796 | |
| 25 | Б***6 | Болт | |
| 26 | Б***6 | Болт | |
| 27 | Б***6 | Болт М14-6ех45-7796 | |
| 28 | Б***6 | Болт М14-6ех50-7796 | |
| 29 | Г***5 | Гайка М10-6G-5915 | |
| 30 | Г***5 | Гайка М14-6G-5915 | |
| 31 | Г***5 | Гайка М12х1,25-6G-5915 | |
| 32 | П***” | Пробка | |
| 33 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 34 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 35 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 36 | Ш***2 | Шайба 14Т 65Г-6402 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
